44
ČESKY
POKYNY K POUŽÍVÁNÍ A ÚDRŽBĚ

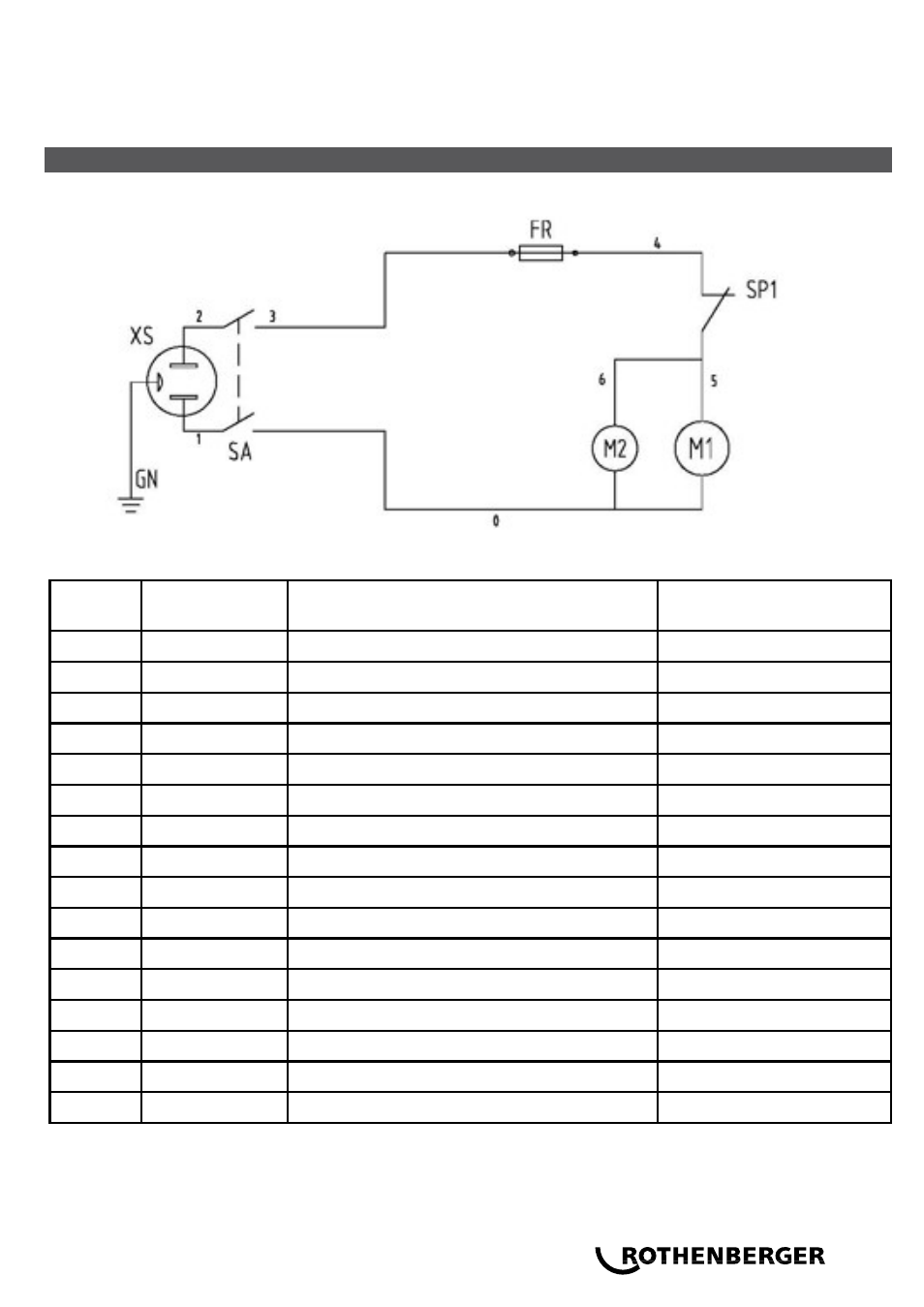

3. Schéma zapojení
POLOŽKA Zkratka ve
schématu
POPIS
Poznámky
1
XS
Zásuvka
2
SA
Kolébkové spínače
3
FR
Zařízení na ochranu před přetížením
4
M1
Motor kompresoru
5
M2
Axiální větrák
6
K1
Relé
7
K2-K5
Relé
8
SR
Centrifugový spínač
9
C1
Startovací kapacitátor
10
C2
Kapacitátor chodu
11
TC
Elektronický transformátor
12
SP1
Spínací zařízení pro vysoký tlak
13
SP2
Spínač nízkého tlaku
14
SB1
Tlačítko Start
15
HL1, HL2
Kontrolka ochrany vysokého a nízkého tlaku
Dvoubarevné světlo
16
ST
Teplotní ochranná zařízení motoru
