руКОВОДСТВО ПО ЭКСПЛуАТАЦИИ И ОБСЛуЖИВАНИЮ

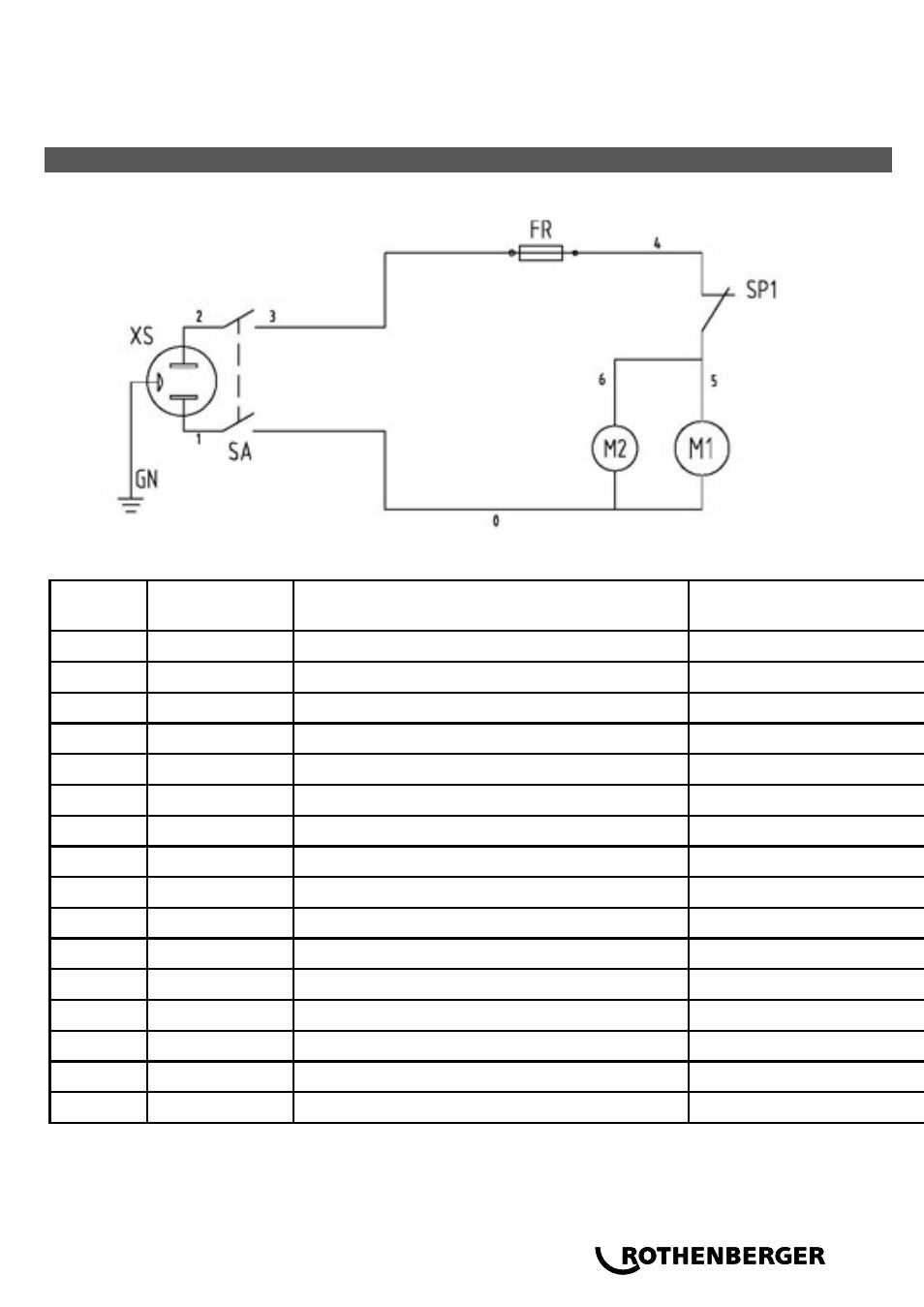

3. Принципиальная схема
ЭЛЕМЕНТ
Графический
код
ОПИСАНИЕ
Примечания
1
XS
Розетка
2
SA
Тумблеры
3
FR
Устройство защиты по перегрузке
4
M1
Двигатель компрессора
5
M2
Осевой вентилятор
6
K1
Реле
7
K2-K5
Реле
8
SR
Центробежный выключатель
9
C1
Пусковой конденсатор
10
C2
Рабочий конденсатор
11
TC
Электронный преобразователь
12
SP1
Выключатель высокого давления
13
SP2
ВЫКЛЮЧАТЕЛЬ НИЗКОГО ДАВЛЕНИЯ
14
SB1
КНОПКА ПУСК
15
HL1, HL2
Индикатор защиты высокого и низкого давления Двухцветный индикатор
16
ST
Защита двигателя от перегрева
