SUOMI
KÄYTTÖ- JA HUOLTO-OHJEET

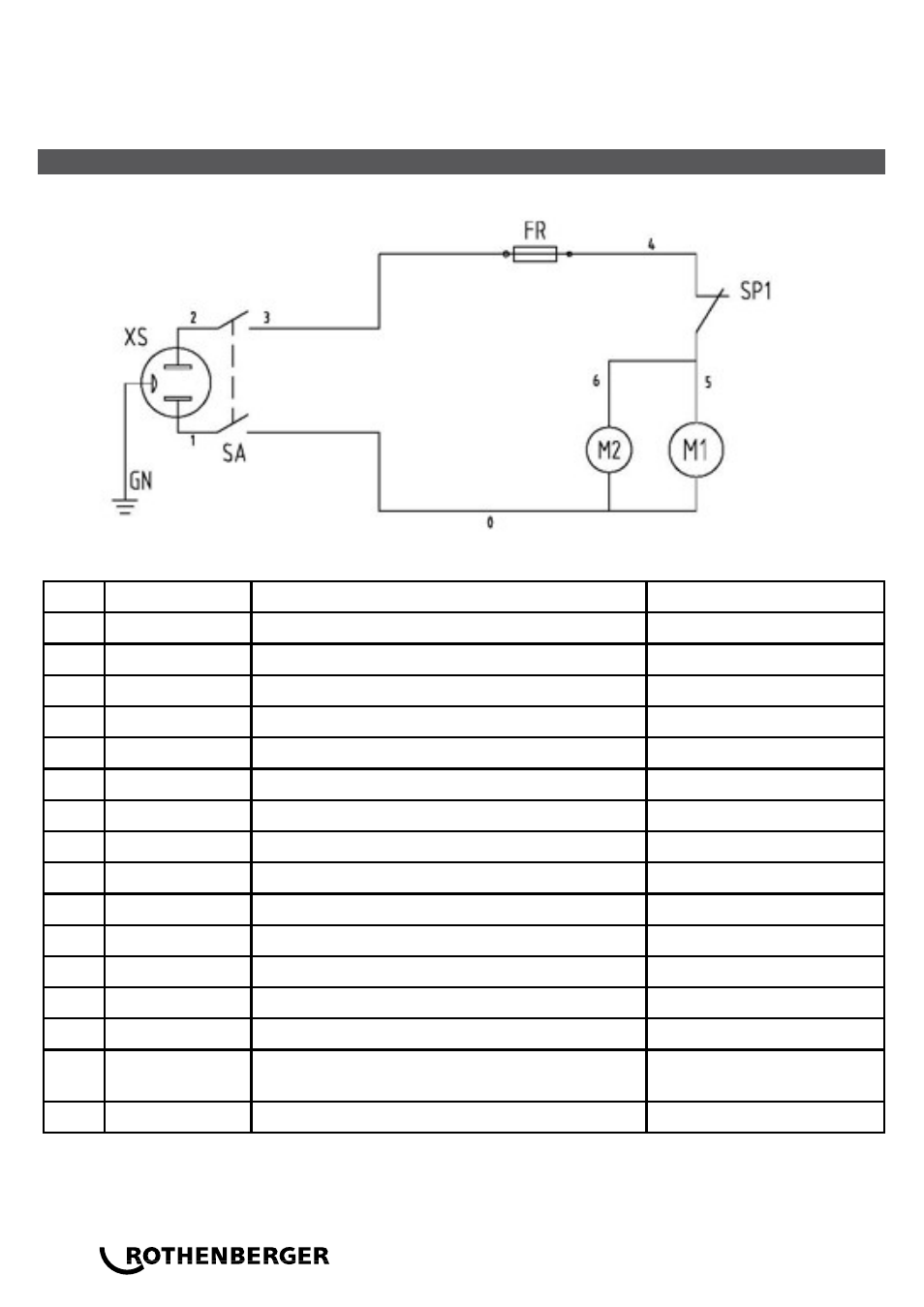

3. Johdotuskaavio
NRO
Kuvakoodi
KUVAUS
Huomautukset
1
XS
Pistorasia
2
SA
Keinuvivut
3
FR
Ylikuormitussuoja
4
M1
Kompressorin moottori
5
M1
Aksiaalipuhallin
6
K1
Rele
7
K2-K5
Rele
8
SR
Keskipakokytkin
9
C1
Käynnistyskondensaattori
10
C1
Käynnissä oleva kondensaattori
11
TC
Elektroninen muuntaja
12
SP1
Korkean paineen kytkin
13
SP1
MATALAN PAINEEN KYTKIN
14
SB1
KÄYNNISTYSPAINIKE
15
HL1, HL2
Korkean ja matalan paineen suojan
merkkivalo
Kaksivärinen merkkivalo
16
ST
Moottorin lämpösuojat
