54
POLSK
INSTRUKCJE ODNOŚNIE UŻYTKOWANIA I KONSERWACJI
4. Metody pracy
4.1. Standardowa metoda odzysku cieczy/oparów
1. Upewnić się, że urządzenie jest w odpowiednim stanie
technicznym.
2. Upewnić się, że wszystkie połączenia wykonano
prawidłowo i że połączenia są szczelne.
3. Otworzyć zawór cieczy zbiornika zasobnikowego.
4. Upewnić się, że zawór Recover/Purge (Odzysk/
Oczyszczanie) jest ustawiony na Recover (Odzysk)
5. Otworzyć zawór wylotowy urządzenia.
6. Otworzyć zawór cieczy na kolektorze zestawu
pomiarowego; otwarcie zaworu cieczy spowoduje
najpierw odzysk cieczy z układu. Po odzyskaniu cieczy,
należy otworzyć zawór oparów na kolektorze aby
zakończyć opróżnianie układu.

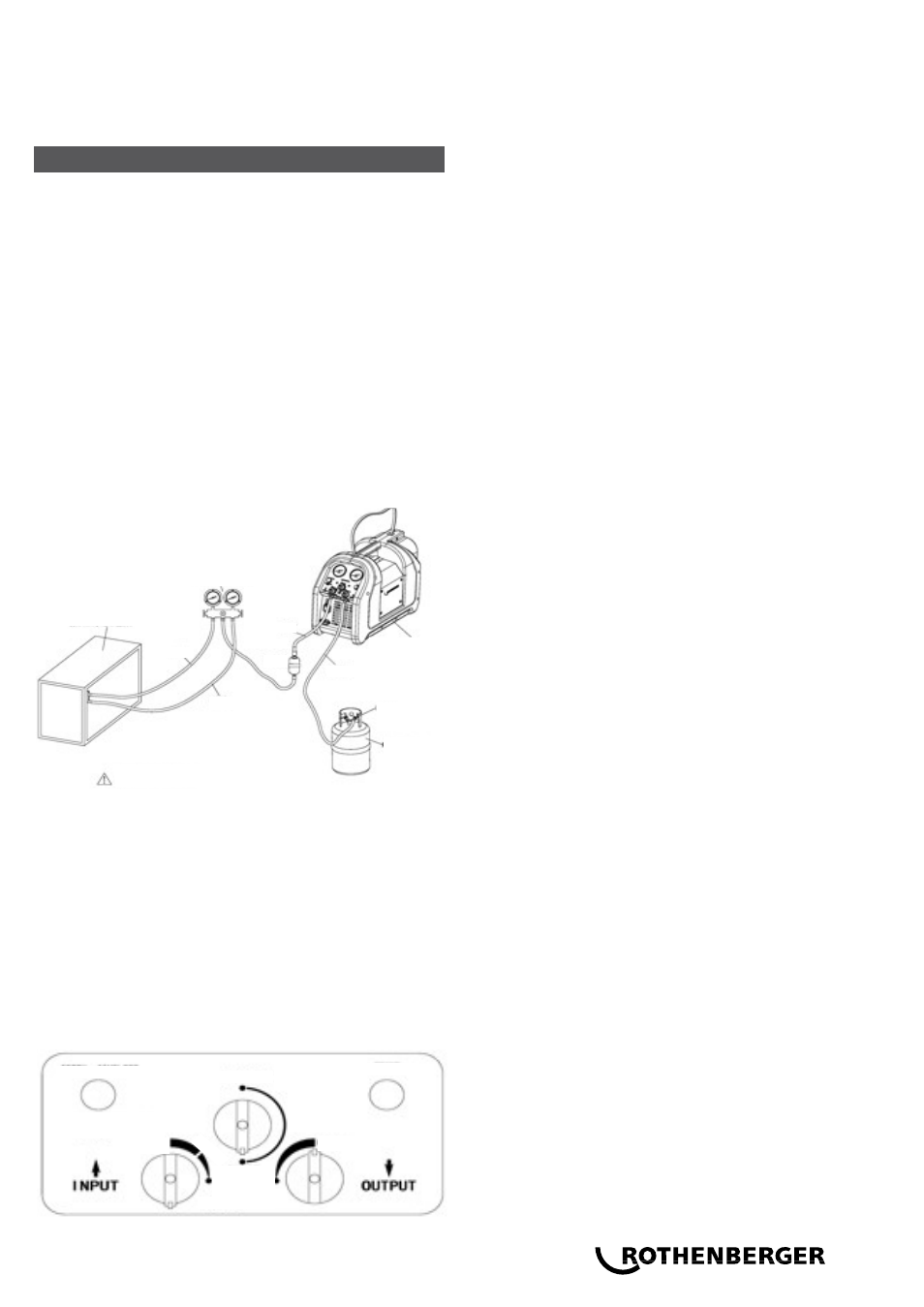

Wyjście
Wejście
Ciecz
Kolektor zestawu
pomiarowego
URZĄDZENIE HVAC/URZĄDZENIE
ZAWIERAJĄCE CZYNNIK CHŁODNICZY
Opary
Filtr
Zbiornik
odzysku
Ciecz
URZĄDZENIE
ODZYSKUJĄCE
CZYNNIK
CHŁODNICZY
Należy używać podziałki, aby uniknąć przepełnienia
zbiornika odzysku.
7. Podłączyć urządzenie do prawego wyjścia (patrz tabliczka
znamionowa na urządzeniu).
Przestawić przełącznik zasilania w położenie WŁ. i nacisnąć
„Start” w celu uruchomienia kompresora.
Uwaga: W przypadku problemów z uruchomieniem urządzenia
należy obrócić zawór Input (Wejście) i zawór Recover/Purge
(Odzysk/Oczyszczanie) w położenie Purge (Oczyszczanie).
Następnie należy obrócić zawór Recover/Purge (Odzysk/
Oczyszczanie) w położenie Recover (Odzysk) i otworzyć zawór
Input (Wejście).
Odzysk
Otwarty
Otwarty
Ciecz
Oczyszczanie
Zamknięty
Oczyszczanie
START
ZIELONY - ZAKOŃCZENIE
CZERWONY - ALARM
WYSOKIEGO CIŚNIENIA
8. Powoli otworzyć zawór wejściowy urządzenia.
1) Jeśli podczas uruchomienia kompresora słuchać
stukanie, powoli aż stukanie ustanie.
2) Jeśli zawór wejściowy zostanie przymknięty,
należy go całkowicie otworzyć gdy ciecz
będzie odzyskana z układu (zawór oparów
zestawu
pomiarowego
na
kolektorze
również powinien być otwarty przez cały czas).
9. Umożliwić pracę urządzenia, aż do uzyskania żądanej próżni,
po czym urządzenie powinno wyłączyć się automatycznie.
1)
Zamknąć
zawór
oparów
zestawu
pomiarowego na kolektorze i zawór cieczy.
2) Wyłączyć urządzenie.
3) Zamknąć zawór wejściowy urządzenia i
postępować zgodnie z metodą samooczyszczania
opisaną na następnej stronie.
OSTRZEŻENIE: Zawsze należy oczyszczać jednostkę po
każdym użyciu. Nieprawidłowe oczyszczenie jednostki i
pozostawienie wewnątrz czynnika chłodniczego może
spowodować degradację kwasową wewnętrznych
elementów, co skutkuje przedwczesną awarią sprzętu.
4.2. Metoda samooczyszczania
Procedura usuwania resztek czynnika chłodniczego
z jednostki
1. Przestawić zawór WEJŚCIOWY w położenie ZAMKNIĘCIA;
zawór WYJŚCIOWY w położenie OTWARCIA oraz zawór
zbiornika odzysku w położenie OTWARCIA.
2. Obrócić zawór Recover/Purge (Odzysk/Oczyszczanie)
w położenie Purge (Oczyszczanie).
3. Sprawdzić elastyczny przewód łączący i upewnić się,
że wszystkie połączenia są wykonane prawidłowo oraz
są szczelne (podobnie jak w trybie odzysku).
4. Włączyć zasilanie, nacisnąć przycisk „Start” (patrz „RYSUNEK
ROZSTRZELONY”, element nr 10) i rozpocząć pracę.
5. Powoli przestawić zawór WEJŚCIOWY w położenie
„OCZYSZCZANIA”, a następnie umożliwić pracę
urządzenia, aż do uzyskania żądanej próżni i/lub
automatycznego wyłączenia zabezpieczenia przed zbyt
niskim ciśnieniem.
6. Zamnąć przyłącza na zbiorniku odzysku.
7. Wyłączyć zasilanie, odłączyć wszystkie przewody
elastyczne i osuszyć filtr.
8. Przestawić układ automatycznego oczyszczania
w położenie „ODZYSKU”, a zawory WEJŚCIOWY i
WYJŚCIOWY w położenie „ZAMKNIĘCIA”.
9. Następnie założyć zatyczkę na przyłącze WEJŚCIOWE i
WYJŚCIOWE.
