Инструкция по монтажу и эксплуатации
Трехходовые регулирующие клапаны - STEVI
®
450 / 451
4.0 Описание
4.1 Область применения
Арматура предназначена для “регулировки жидких, газообразных и парообразных
сред в производственных и технологических процессах, а также при производстве
промышленного оборудования“.
Данные соответствуют Директиве „Оборудование, работающее под давлением” 97/
23/ЕС.
Планировщик установки отвечает за соблюдение требований, предписаний и т. п.
Следует учитывать особые обозначения на арматуре.
Материалы стандартного исполнения указаны в листе-каталоге.
Если у Вас есть вопросы, обратитесь к поставщику или изготовителю.
4.2 Принцип работы
Регулирующие клапаны ARI рассчитаны, прежде всего, на работу с
пневматическими и электрическими приводами.
В зависимости от целей использования возможны две модификации:
1. Модель со смесительным затвором
2. Модель с распределительным затвором
Стандартной является модель со смесительным затвором.
Выбирайте ее, если арматура будет использоваться в качестве смесителя (2 входа,
1 выход).
В особых случаях модель со смесительным затвором может также использоваться
как распределитель (1 вход, 2 выхода), при условии, что перепад давления
незначителен, а привод клапана стабилен.
Модель с распределительным затвором может использоваться только в режиме
распределителя.

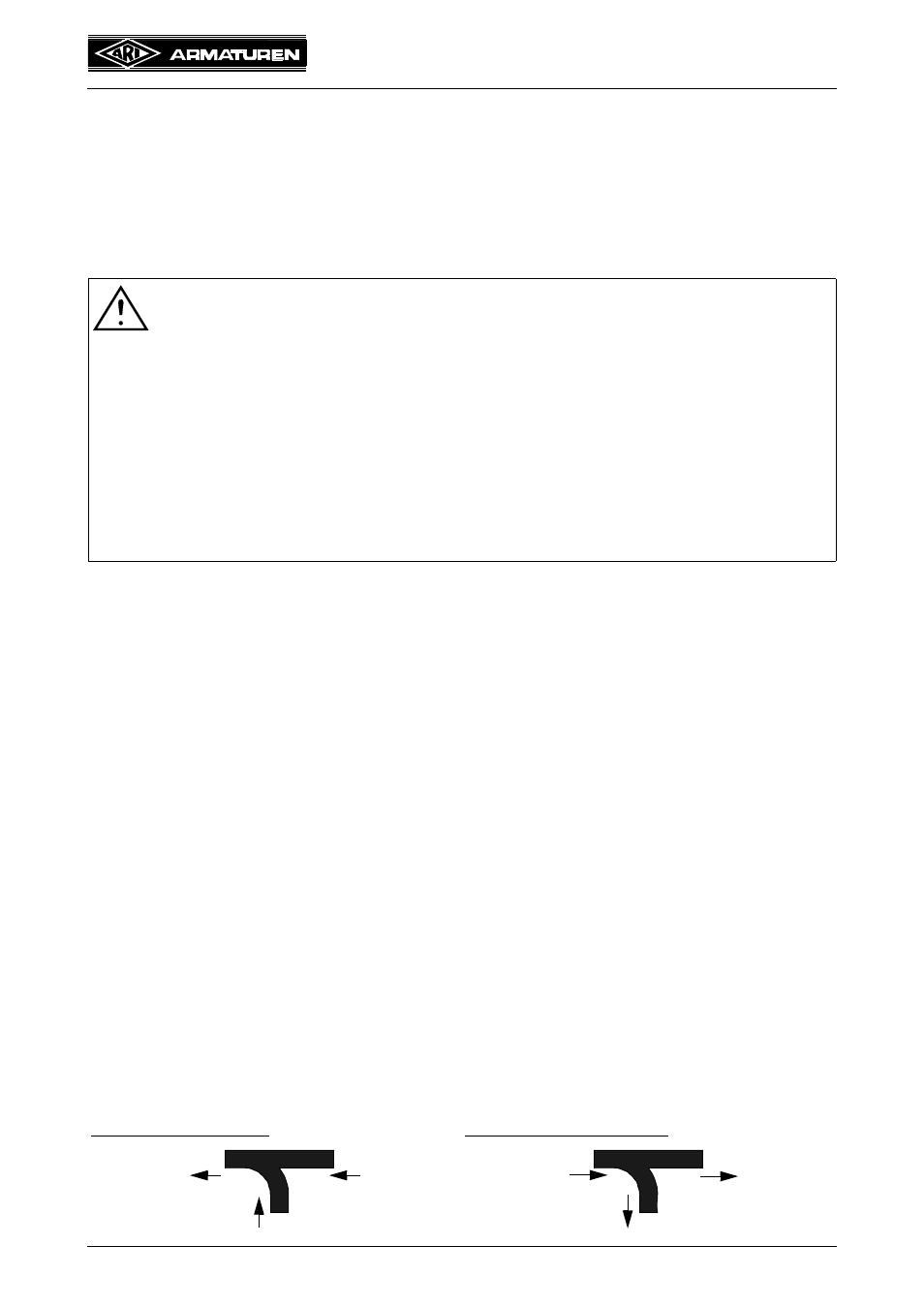

Поясняющие иллюстрации:
Внимание !
- Области применения, рамки и возможности применения указаны в
листе-каталоге.
- Работа с определенными средами требует применение специальных
материалов или исключает его.
- Арматура рассчитана на эксплуатацию в обычных условиях. Если
условия эксплуатации отличаются от этих требований, например, при
работе с агрессивными или абразивными средами, при заказе следует
указать более высокие требования.
- Арматура из серого литейного чугуна не допускается к эксплуатации в
установках, изготовленных согласно TRD 110 (Правила выполнения
сосудов под давлением).
Режим смешивания
Режим распределения
AB
A
B
AB
A
B
