Инструкция по монтажу и эксплуатации
Трехходовые регулирующие клапаны - STEVI
®
450 / 451
7.1.3 Модель с сильфоном
Если шпиндель негерметичен, это означает, что неисправен встроенный сильфон
(поз. 20.3). Сперва попробуйте устранить негерметичность, слегка затянув
соединение (поз. 20.17) и накидную гайку (поз. 20.16).
Замена сильфона возможна только вместе со шпинделем и наоборот (поз. 20.3).
Замена сильфонного узла:
- Снимите привод. (См. руководство к сервоприводу!)
- Ослабьте соединение (поз. 20.17) и накидную гайку (поз. 20.16) примерно на один
оборот.
- Вывинтите нижнее уплотнительное кольцо (поз. 2) (с учетом п. 7.2) -
необязательно, если модель вертикальная (Рис. 18, Рис. 19).
- Отвинтите гайки (поз. 4 и 60), при этом удерживайте ключевую поверхность
(шпиндель сверху).
- Снимите затвор (поз. 3 и 31).
7.1.3.1 Сильфон и смесительный затвор
DN15-150
- Демонтаж в соответствии с п. 7.1.3.
- Ослабьте гайки (поз. 11).
- Снимите сильфонную насадку (поз. 20).
- Ослабьте гайки (поз. 20.8).
- Снимите крышку траверсы (поз. 20.2).
- Выньте шпиндельный/сильфонный узел (поз. 20.3) из
корпуса сильфона (поз. 20.1).
- Вытолкните зажимную втулку (поз. 6) с помощью
стержня.
- Снимите переходник (поз. 37).
Примечание:
Переходник (поз. 37) и зажимная втулка (поз. 6)
отсутствуют в типоразмерах DN40-50.
- Соберите, просверлите и закрепите штифтами новые
детали.
- Замените 2 уплотнительные прокладки (поз. 20.6) и
1 прокладку (поз. 9).
- Произведите сборку в обратной последовательности.
- Установите гайки (поз. 11 и 20.8) и затяните крест-
накрест. (момент затяжки см. п. 7.3.)
- Затяните соединение (поз. 20.17), чтобы обеспечить
герметичность сальниковой набивки (поз. 20.10).
Внимание!
Перед демонтажом арматуры ознакомьтесь с п. 10.0 и 11.0
ВНИМАНИЕ: для размеров DN125-150!
- При установке нового шпиндельного/
сильфонного узла соблюдайте правильное
положение фиксатора от смещения.
Вставьте установочный штифт (поз. 22.9) в
паз фиксатора. Обеспечьте плавный ход!

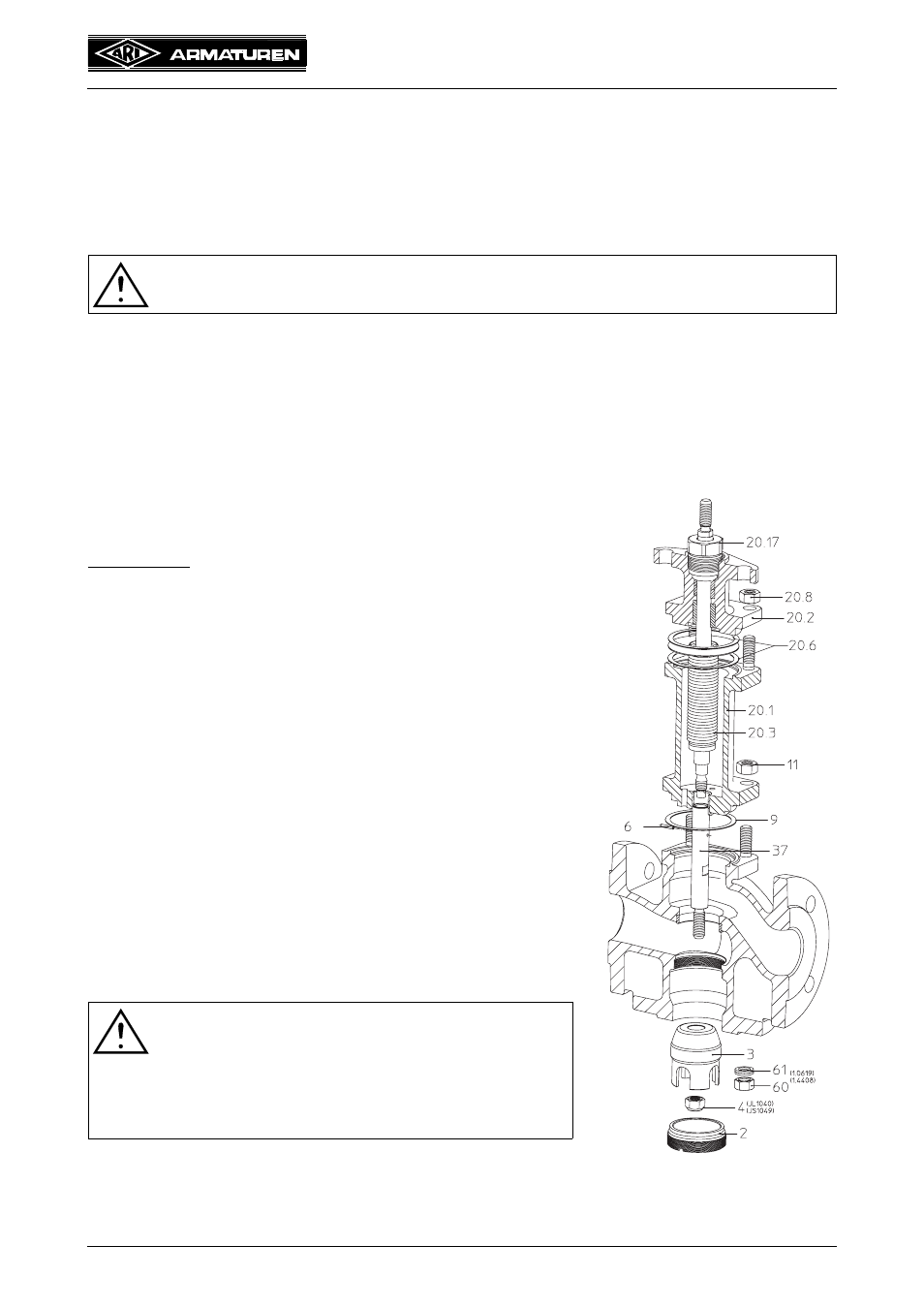

Рис. 16: BR 451 DN 15-150
со смесительным
затвором
