стр. 17
Инструкция по монтажу и эксплуатации
Трехходовые регулирующие клапаны - STEVI
®
450 / 451
7.2 Замена внутренней гарнитуры
- Снимите привод. (См. руководство к сервоприводу!)
Для демонтажа уплотнительного кольца (поз. 2) требуется специальный ключ,
который Вы можете приобрести у изготовителя.
Перед установкой нового или отремонтированного седла, очистите резьбу и
уплотнительный конус в корпусе и смажьте соответствующим смазочным
материалом.
Замена затвора и шпинделя для арматуры с сильфоном (BR451) описана в п. 7.1.3.
7.2.1 Модель со смесительным затвором
DN15-150
- Вывинтите уплотнительное кольцо (поз. 2 снизу) и
замените его или отремонтируйте.
- Ослабьте соединения (поз. 19 и поз. 42) примерно
на один оборот.
- Выньте затвор (поз. 3) со шпинделем (поз. 5) и
замените их.
Примечание:
DN125-150 Соберите, просверлите и закрепите
новые детали штифтами.
- Произведите сборку в обратной
последовательности.
(момент затяжки см. п. 7.3.)
Замена верхнего уплотнительного кольца
возможна только для:
DN125-150 со стандартными значениями Kvs
DN 15-150 с сильно пониженными значениями Kvs
- Демонтируйте уплотнительное кольцо, затвор и
шпиндель, как описано выше.
- Ослабьте гайки (поз.11).
- Снимите крышку траверсы (поз.7).
- Вывинтите уплотнительное кольцо (поз.2 сверху) и
замените его или отремонтируйте.
(момент затяжки см. п. 7.3.)
- Замените уплотнительную прокладку (поз.9).
- Произведите сборку в обратной последовательности.
- Установите гайки (поз.11) и затяните крест-накрест.
(момент затяжки см. п. 7.3.)
Внимание!
Перед демонтажом арматуры ознакомьтесь с п. 10.0 и 11.0
(снизу)

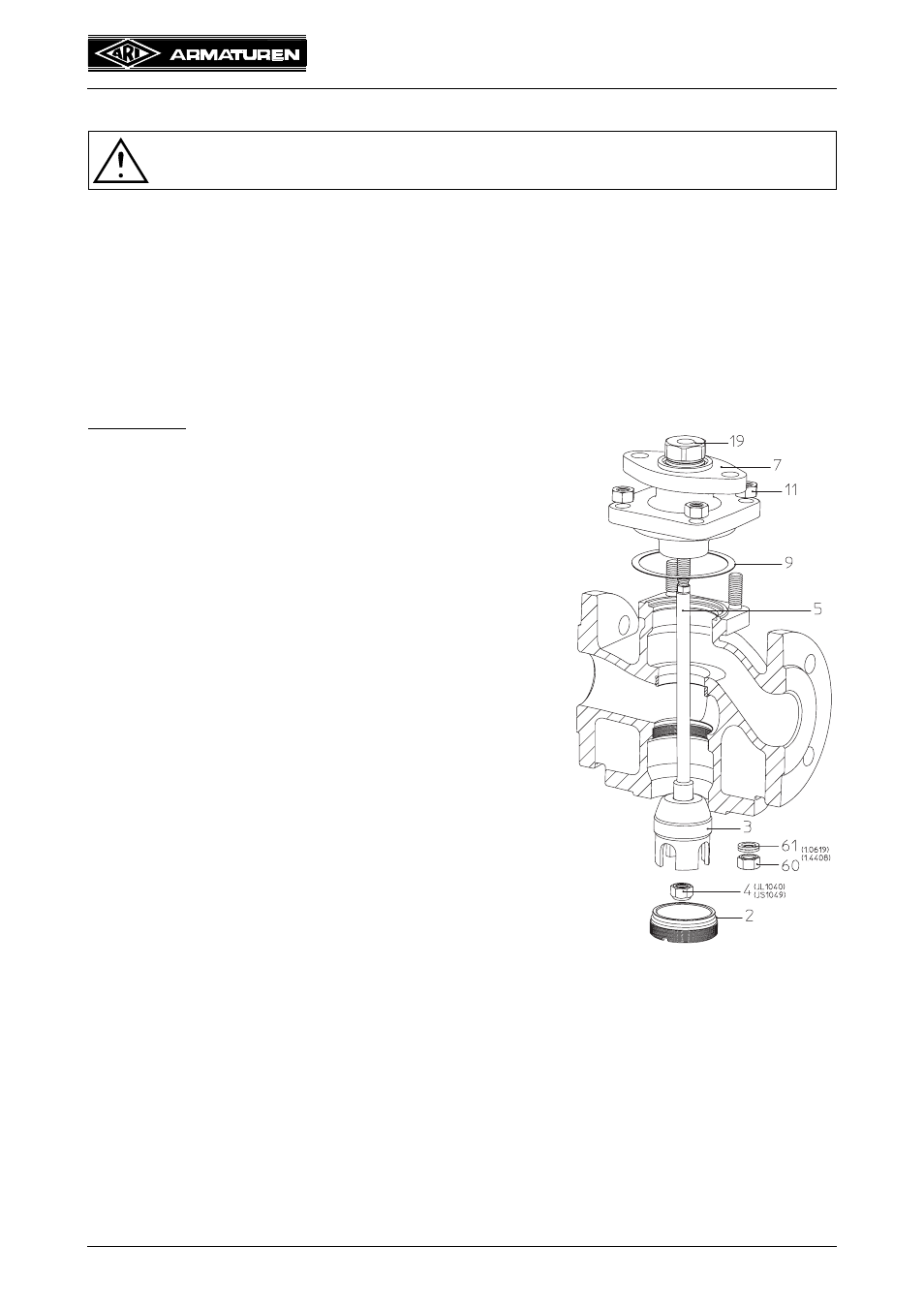

Рис. 20: BR450 DN15-150
со смесительным
затвором
