Инструкция по монтажу и эксплуатации
Трехходовые регулирующие клапаны - STEVI
®
450 / 451
7.1.2 Модель с сальниковой набивкой
Сальниковая набивка (поз. 13) требует технического обслуживания.
При обнаружении негерметичностей немедленно поэтапно и равномерно затяните
соединение (поз. 42) и шестигранные гайки (поз. 24) чтобы восстановить
герметичность набивки (поз. 13).
Регулярно проверяя герметичность, Вы сможете увеличить срок службы
сальниковой набивки (поз. 13).
Если герметизация с помощью затяжки уже невозможна, следует установить новое
уплотнительное кольцо (поз. 13).
Установка новых уплотнительных колец:
- Снимите привод. (См. руководство к сервоприводу!)
- Установите новое уплотнительное кольцо (поз. 13),
руководствуясь Рис. 13 и Рис. 14.
Поврежденные шпиндели также подлежат замене (описание см. п. 7.2), т.к. новый
комплект уплотнений быстро изнашивается, если шпиндель поврежден.
Внимание!
Перед демонтажом арматуры ознакомьтесь с п. 10.0 и 11.0

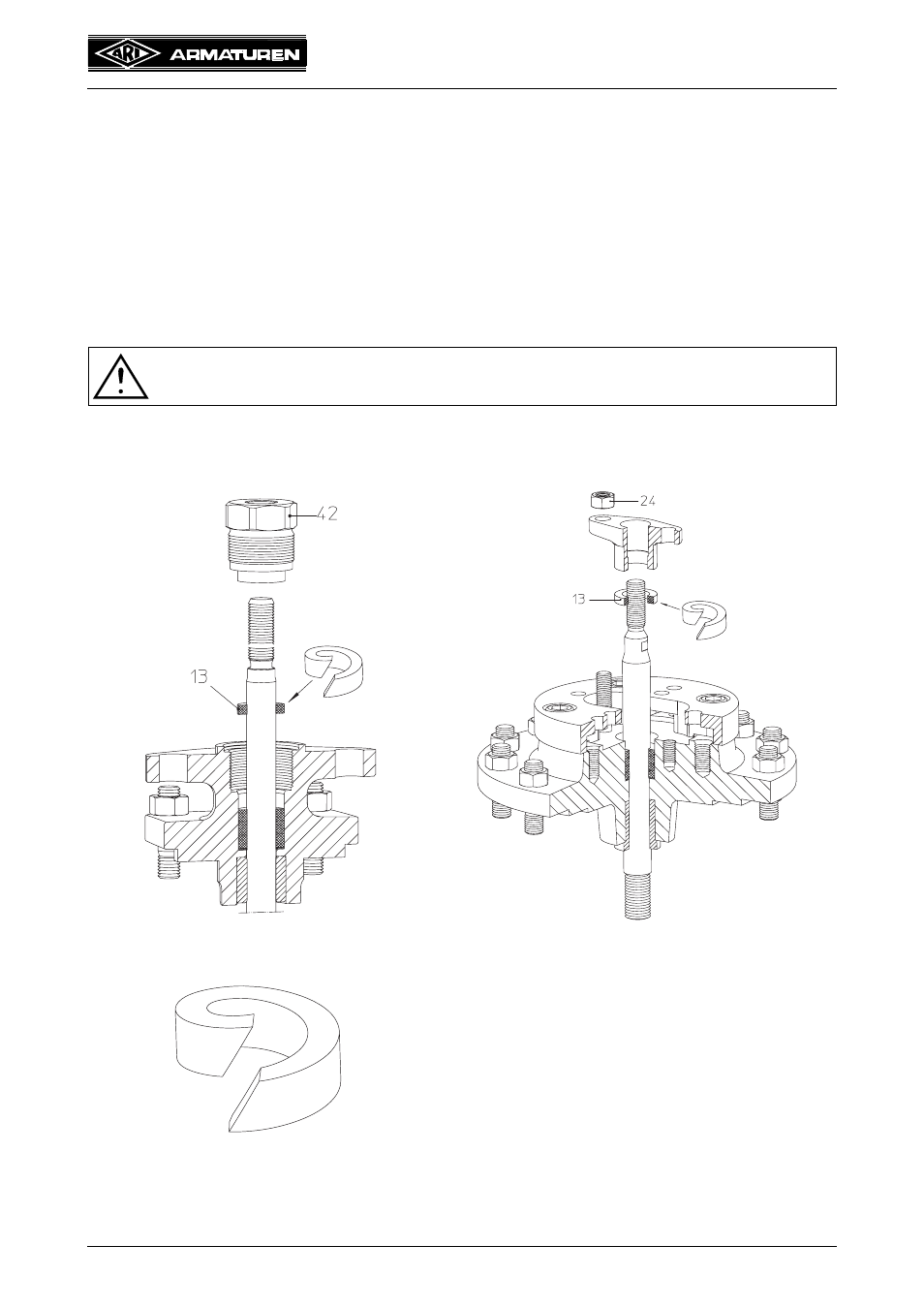

Рис. 13: сальниковая набивка
DN15-150
Рис. 14: сальниковая набивка
DN125v-150v
Рис. 15: разделенное уплотн. кольцо
При использовании разделенных
уплотнительных колец, разрез должен
производиться с наклоном согласно Рис. 15.
