Инструкция по монтажу и эксплуатации
Трехходовые регулирующие клапаны - STEVI
®
450 / 451
DN125v-150v
- Вывинтите уплотнительное кольцо (поз. 2
снизу) и замените его или отремонтируйте.
- Ослабьте гайки (поз. 24) примерно на 2-3
оборота.
- Выньте затвор (поз. 3) со шпинделем
(поз. 5) и замените их.
- Произведите сборку в обратной
последовательности.
(момент затяжки см. п. 7.3.)
Замена верхнего уплотнительного
кольца:
- Демонтируйте уплотнительное кольцо,
затвор и шпиндель, как описано выше.
- Ослабьте гайки (поз. 11).
- Снимите корпус сальника (поз. 39).
- Вывинтите уплотнительное кольцо (поз. 2
сверху) и замените его или отремонтируйте.
(Момент затяжки уплотнительного кольца
см. п. 7.3.3.)
- Замените уплотнительную прокладку
(поз. 9).
- Произведите сборку в обратной
последовательности.
- Установите гайки (поз.11) и затяните крест-
накрест.
(момент затяжки см. п. 7.3.)
(снизу)
(сверху)

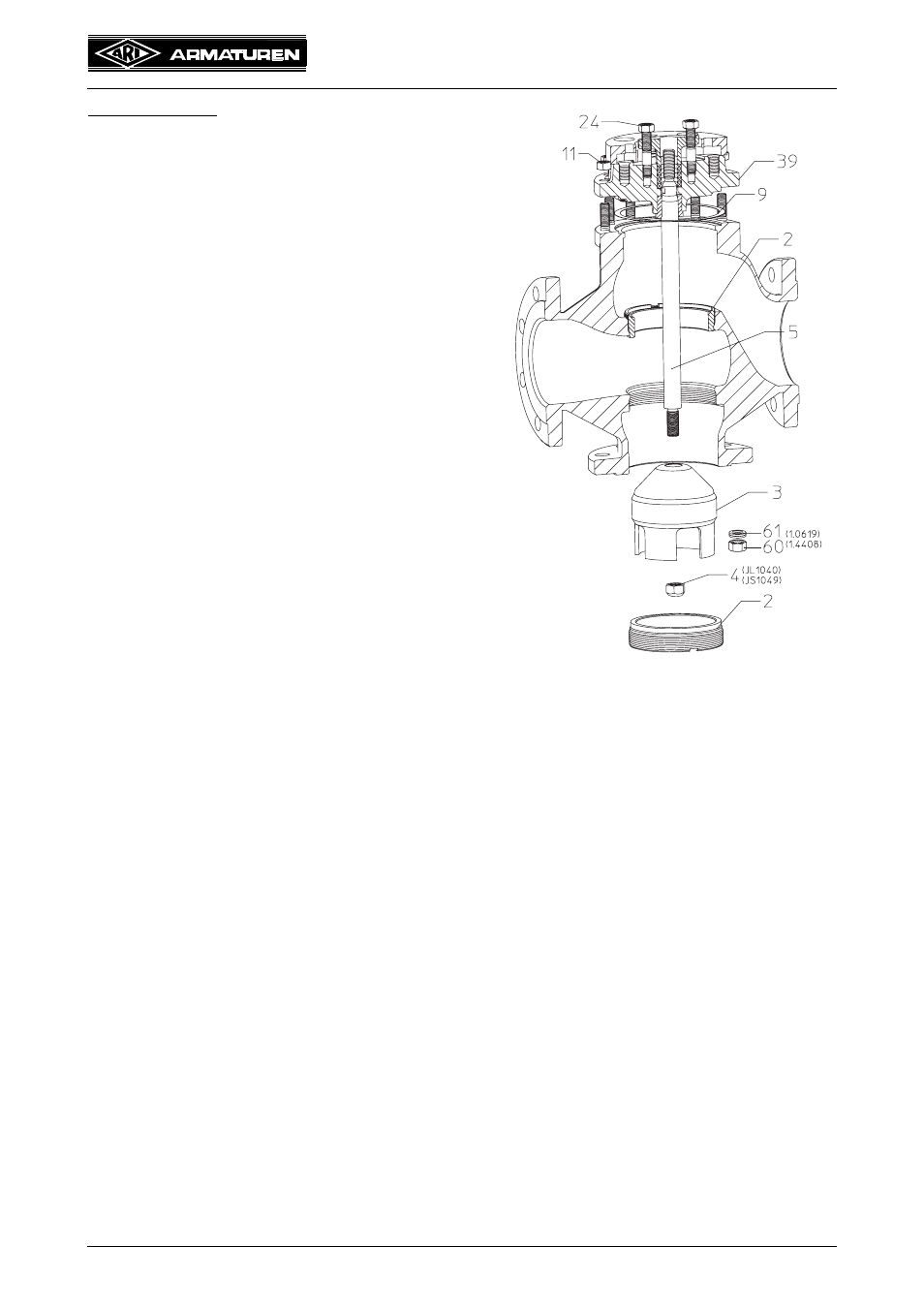

Рис. 21: BR450 DN125v-150v со
смесительным затвором
