Инструкция по монтажу и эксплуатации
Трехходовые регулирующие клапаны - STEVI
®
450 / 451
7.1.3.2 Сильфон и распределительный затвор
DN40-150
- Демонтаж в соответствии с п. 7.1.3.
- Снимите распорную втулку (поз. 32) с
переходника (Pos. 38).
Примечание:
Распорная втулка (поз. 32) отсутствует в
типоразмерах DN125-150.
- Ослабьте гайки (поз. 11).
- Снимите сильфонную насадку (поз. 20).
- DN15-100: снимите затвор (поз. 40) с
переходника (поз.38).
- DN125-150: Вытолкните зажимную втулку
(поз. 33) с помощью стержня. Снимите затвор
(поз.40) с переходника (поз. 38).
- Ослабьте гайки (поз. 20.8).
- Снимите крышку траверсы (поз. 20.2).
- Выньте шпиндельный/сильфонный узел
(поз. 20.3) из корпуса сильфона.
- Вытолкните зажимную втулку (поз. 6) с
помощью стержня.
- Снимите переходник (поз. 38).
Примечание:
Переходник (поз. 38) и зажимная втулка (поз. 6)
отсутствуют в типоразмерах DN40-50.
- Соберите, просверлите и закрепите штифтами
новые детали.
- Замените 2 уплотнительные прокладки
(поз. 20.6) и 1 прокладку (поз. 9).
- Произведите сборку в обратной
последовательности.
- Установите гайки (поз. 11 и 20.8) и затяните крест-накрест.
(момент затяжки см. п. 7.3.)
- Затяните соединение (поз. 20.17), чтобы обеспечить герметичность сальниковой
набивки (поз. 20.10).
Внимание:
для типоразмеров DN125-150!
- При установке нового шпиндельного/
сильфонного узла соблюдайте
правильное положение фиксатора от
смещения. Вставьте установочный
штифт (поз. 20.9) в паз фиксатора.
Обеспечьте плавный ход!

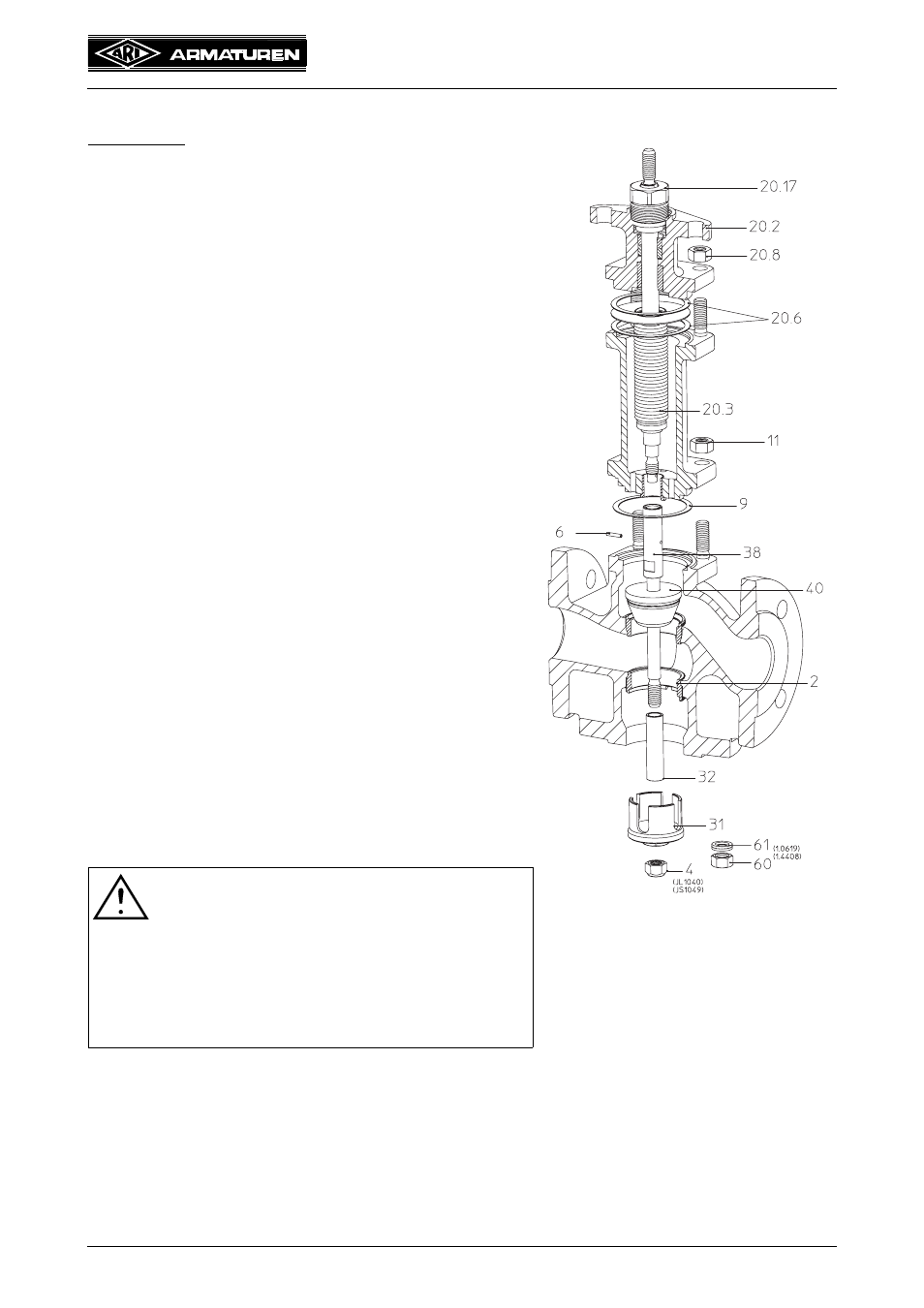

Рис. 18:
BR 451 DN15-150 с
распределительным затвором
