Инструкция по монтажу и эксплуатации
Трехходовые регулирующие клапаны - STEVI
®
450 / 451
DN125v-150v
- Демонтаж в соответствии с п. 7.1.3.
- Ослабьте гайки (поз. 29).
- Снимите сильфонную насадку (поз. 20).
- Ослабьте гайки (поз. 20.8).
- Снимите корпус сальника (поз. 20.13).
- Выньте шпиндельный/сильфонный узел
(поз. 20.3) из корпуса сильфона
(поз. 20.1).
- Вытолкните зажимную втулку (поз. 6) с
помощью стержня.
- Отвинтите переходник (поз. 37).
- Соберите, просверлите и закрепите
штифтами новые детали.
- Замените 2 уплотнительные прокладки
(поз. 20.6) и 1 прокладку (поз. 27) erneuern.
- Произведите сборку в обратной
последовательности.
- Установите гайки (поз. 29 и 20.8) и
затяните крест-накрест.
(момент затяжки см. п. 7.3.)
- Затяните накидную гайку (поз. 20.16),
чтобы обеспечить герметичность
сальниковой набивки (поз. 20.10).
Внимание!
- При установке нового
шпиндельного/сильфонного узла
соблюдайте правильное
положение фиксатора от
смещения. Вставьте
установочный штифт (поз. 20.9) в
паз фиксатора. Обеспечьте
плавный ход!

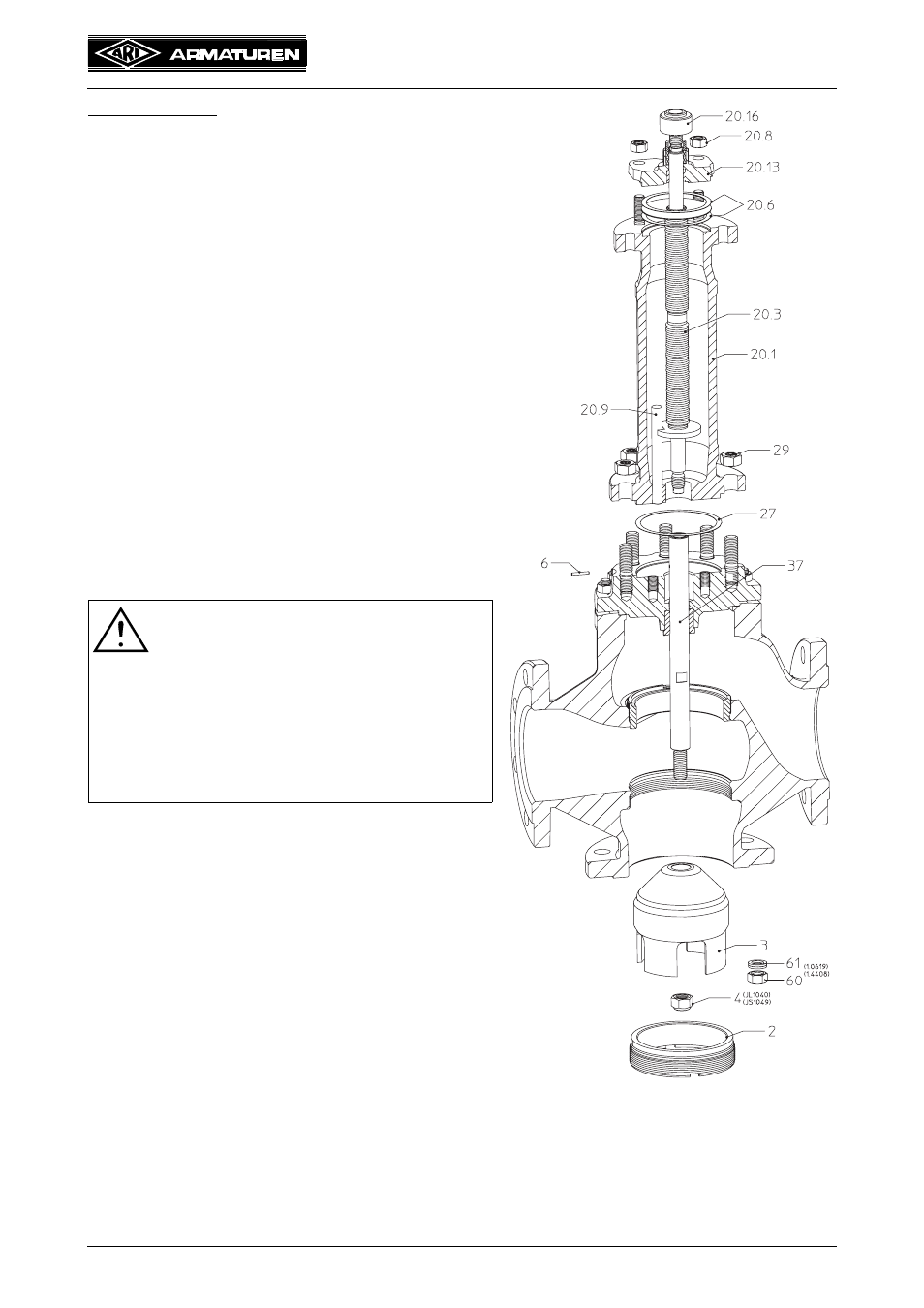

Рис. 17: BR 451 DN125v-150v со
смесительным затвором
