Инструкция по монтажу и эксплуатации
Трехходовые регулирующие клапаны - STEVI
®
450 / 451
7.2.2 Модель с распределительным затвором
DN40-150
- Ослабьте соединения (поз. 19 и поз. 42)
примерно на один оборот.
- Ослабьте гайки (поз. 11).
- Снимите крышку траверсы (поз.7).
- Ослабьте гайки (поз. 4 и 60).
- Снимите затвор (поз. 31) и распорную втулку
(поз. 32), потянув вниз.
Примечание:
Распорная втулка (поз. 32) отсутствует в
DN125-150.
- Вытяните вверх затвор (поз. 40) со
шпинделем (поз. 41) и замените их.
Примечание:
DN125-150: Соберите, просверлите и
закрепите штифтами новые детали.
- Вывинтите уплотнительные кольца (поз. 2
сверху и снизу) и замените их или
отремонтируйте. (момент затяжки см. п. 7.3.
- Замените уплотнительную прокладку (поз. 9)
- Соберите в обратной последовательности.
- Установите гайки (поз.11) и затяните крест-
накрест. (момент затяжки см. п. 7.3.)
DN125v-150v
- Ослабьте гайки (поз. 24).
- Ослабьте гайки (поз. 11).
- Снимите корпус сальника (поз. 39).
- Ослабьте гайки (поз. 4 и 60).
- Снимите затвор (поз. 31), потянув вниз.
- Вытяните вверх затвор (поз. 40) со
шпинделем (поз. 41) и замените их.
- Соберите, просверлите и закрепите новые
детали штифтами.
- Вывинтите уплотнительные кольца (поз.
2 сверху и снизу) и замените их или
отремонтируйте.
(момент затяжки см. п. 7.3.)
- Замените уплотнительную прокладку
(поз. 9).
- Произведите сборку в обратной
последовательности.
- Установите гайки (поз.11) и затяните
крест-накрест.
(момент затяжки см. п. 7.3.)
(сверху)
(снизу)

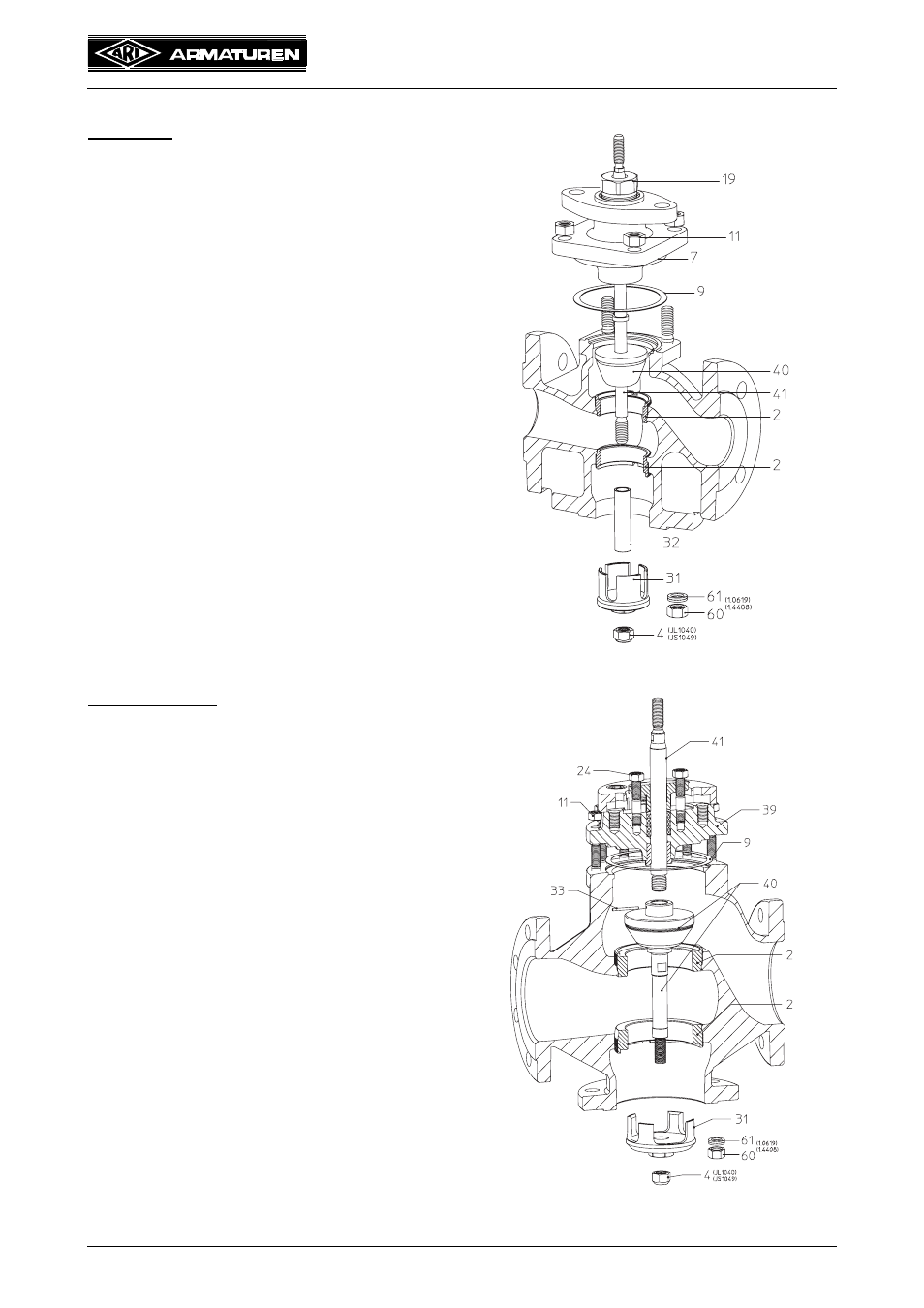

Рис. 22: BR450 DN40-150 с
распределительным затвором
(сверху)
(снизу)
Рис. 23: BR450 DN125v-150v с
распределительным затвором
