Инструкция по монтажу и эксплуатации
Трехходовые регулирующие клапаны - STEVI
®
450 / 451
DN125v-150v
- Демонтаж в соответствии с п. 7.1.3.
- Ослабьте гайки (поз. 11).
- Снимите сильфонную насадку (поз. 20)
вместе с корпусом сальника (поз. 39).
- Вытолкните зажимную втулку (поз. 33) с
помощью стержня.
- Снимите затвор (поз. 40) с адаптера
(поз. 38).
- Ослабьте гайки (поз. 29).
- Снимите сильфонную насадку (поз. 20).
- Ослабьте гайки (поз. 20.8).
- Снимите корпус сальника (поз. 20.13).
- Выньте шпиндельный/сильфонный узел
(поз. 20.3).
- Вытолкните зажимную втулку (поз. 6) с
помощью стержня.
- Отвинтите переходник (поз. 38).
- Соберите, просверлите и закрепите
штифтами новые детали.
- Замените 2 уплотнительные прокладки
(поз. 20.6) и прокладки (поз. 27, поз. 9).
- Произведите сборку в обратной
последовательности.
- Установите гайки (поз. 29 и 20.8) и затяните
крест-накрест.
(момент затяжки см. п. 7.3.)
- Затяните накидную гайку (поз. 20.16), чтобы
обеспечить герметичность сальниковой
набивки (поз. 20.10).
Внимание!
- При установке нового
шпиндельного/сильфонного узла
соблюдайте правильное
положение фиксатора от
смещения. Вставьте
установочный штифт (поз. 20.9) в
паз фиксатора. Обеспечьте
плавный ход!

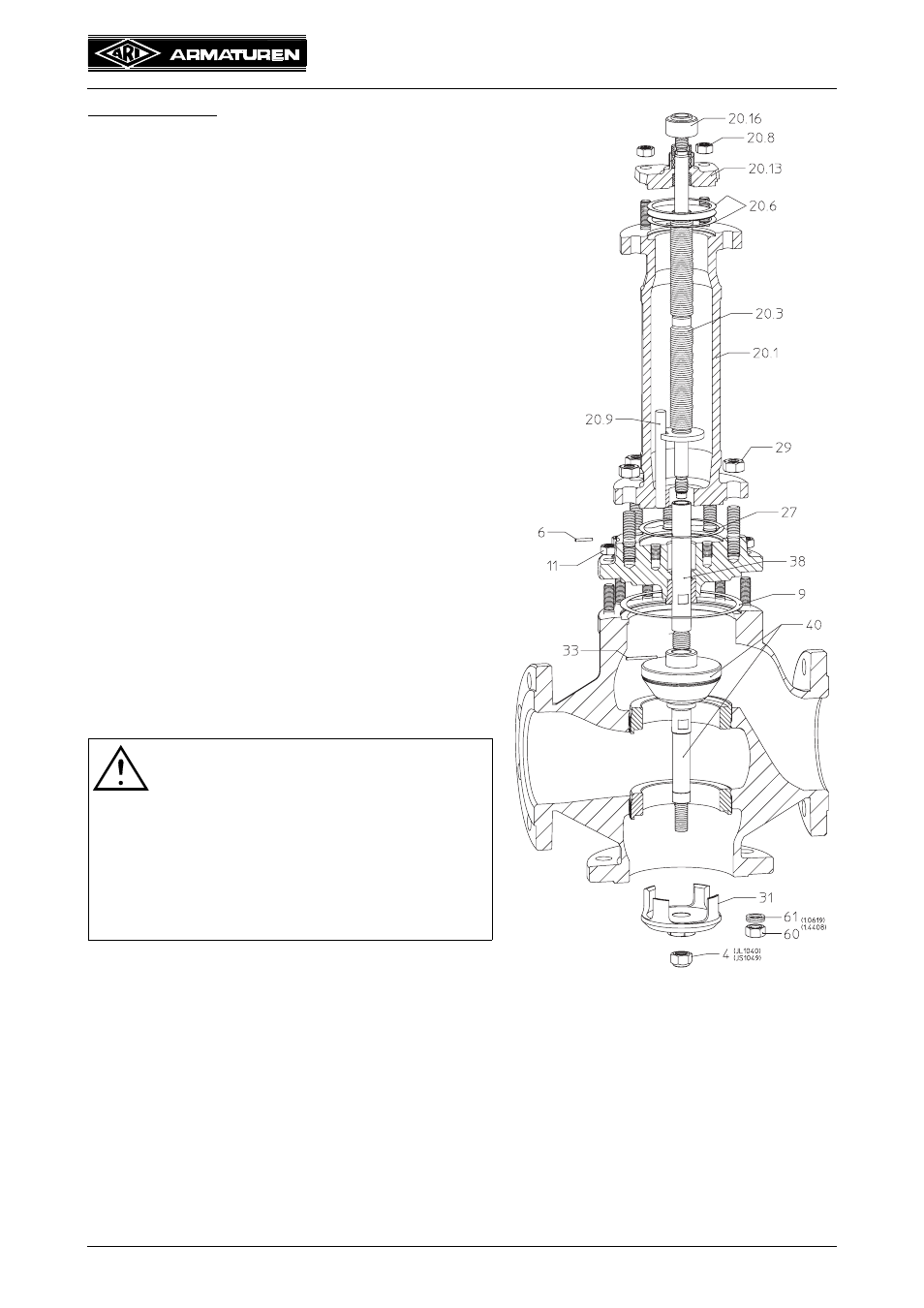

Рис. 19:
BR 451 DN125v-150v с
распределительным затвором
