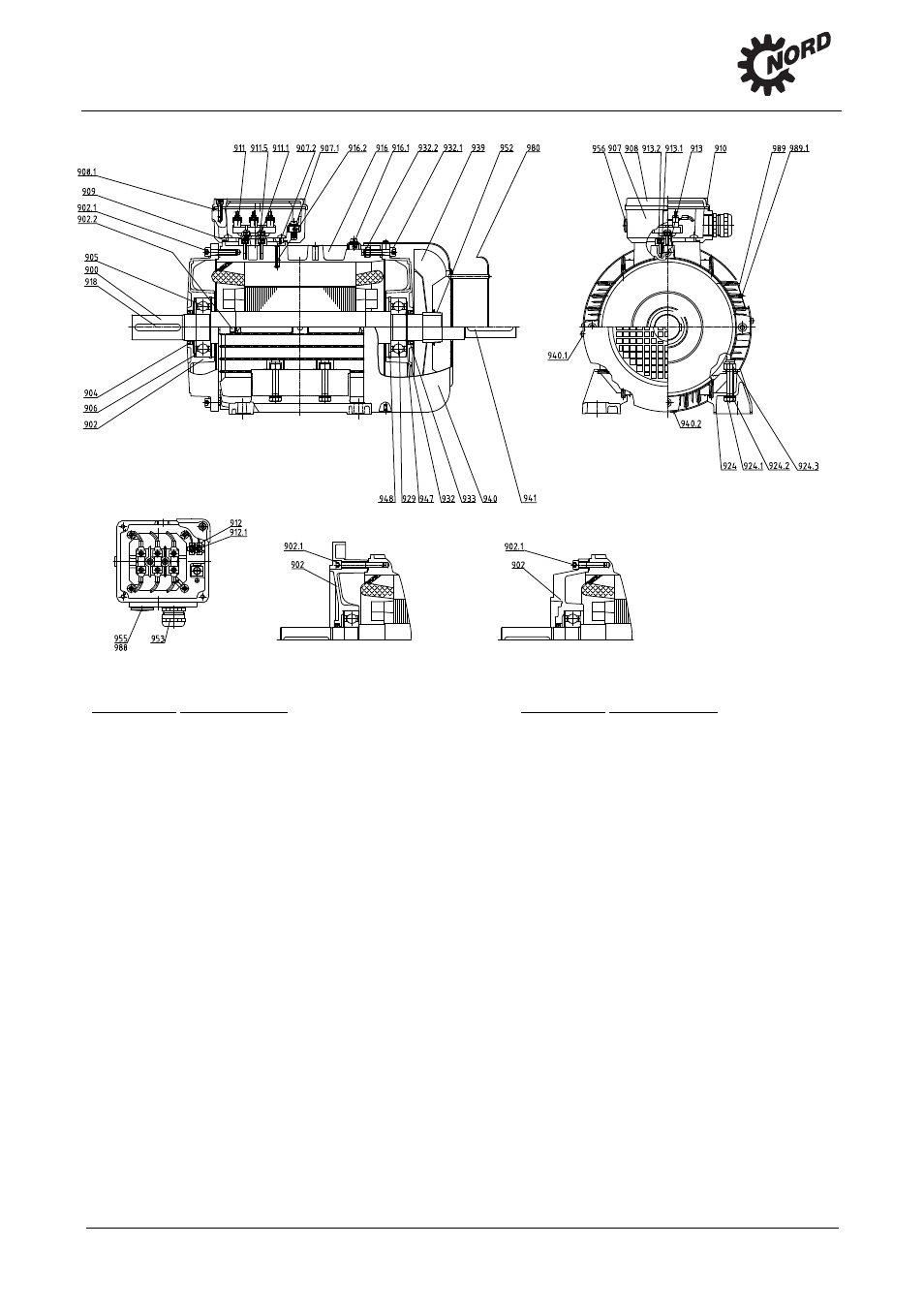

Чертеж и ведомость запасных частей – Инструкция по эксплуатации NORD Drivesystems B1091
Страница 21
www.nord.com
B1091-RU-4613
-21-
№ позиции Наименование
№ позиции Наименование
00
Ротор с валом
902
Обойма подшипника со стороны привода
902.1
Болт цилиндрический
902.2
Гайка шестигранная
904
Кольцо вала уплотнительное
905
Подшипник А
906
Шайба компенсационная шарикового
подшипника
907
Корпус клеммной коробки
907.1
Скоба зажимная для подключения на массу
907.2
Винт с плосковыпуклой головкой
908
Крышка клеммной коробки
908.1
Болт цилиндрический
909
Прокладка уплотнительная для корпуса
клеммной коробки
910
Уплотнение крышки клеммной коробки
911
Колодка клеммная
911.1
Болт цилиндрический
911.5
Кольцо пружинное
912
Минизажим
912.1
Винт с плосковыпуклой головкой
913
Распорка
913.1
Болт цилиндрический
913.2
Кольцо пружинное
916
Статор с обмоткой
916.1
Клемма выравнивания потенциалов
916.2
Штифт зажимный
918
Шпонка призматическая
924
Ножка винтовая (BG 100-132)
924.1
Болт с шестигранной головкой
924.2
Кольцо пружинное
924.3
Гайка шестигранная
929
Подшипник B
932
Обойма подшипника с неприводной
стороны
932.1
Болт цилиндрический
932.2
Гайка шестигранная
933
Кольцо вала уплотнительное
939
Вентилятор
940
Кожух вентилятора
940.1
Винт с плосковыпуклой головкой
940.2
Винт с потайной головкой B3
941
Шпонка призматическая
942 947
Кольцо предохранительное
948
Кольцо предохранительное
952
Втулка зажимная
953
Сальник кабельный
955
Заглушки
956
Заглушки
980
Крышка защитная
988
Кольцо уплотнительное
989
Типовая табличка
989.1
Винт с плосковыпуклой головкой
9.
Чертеж и
ведомость запасных частей
