Инструкции по установке
MSMVU/LSMVU
23

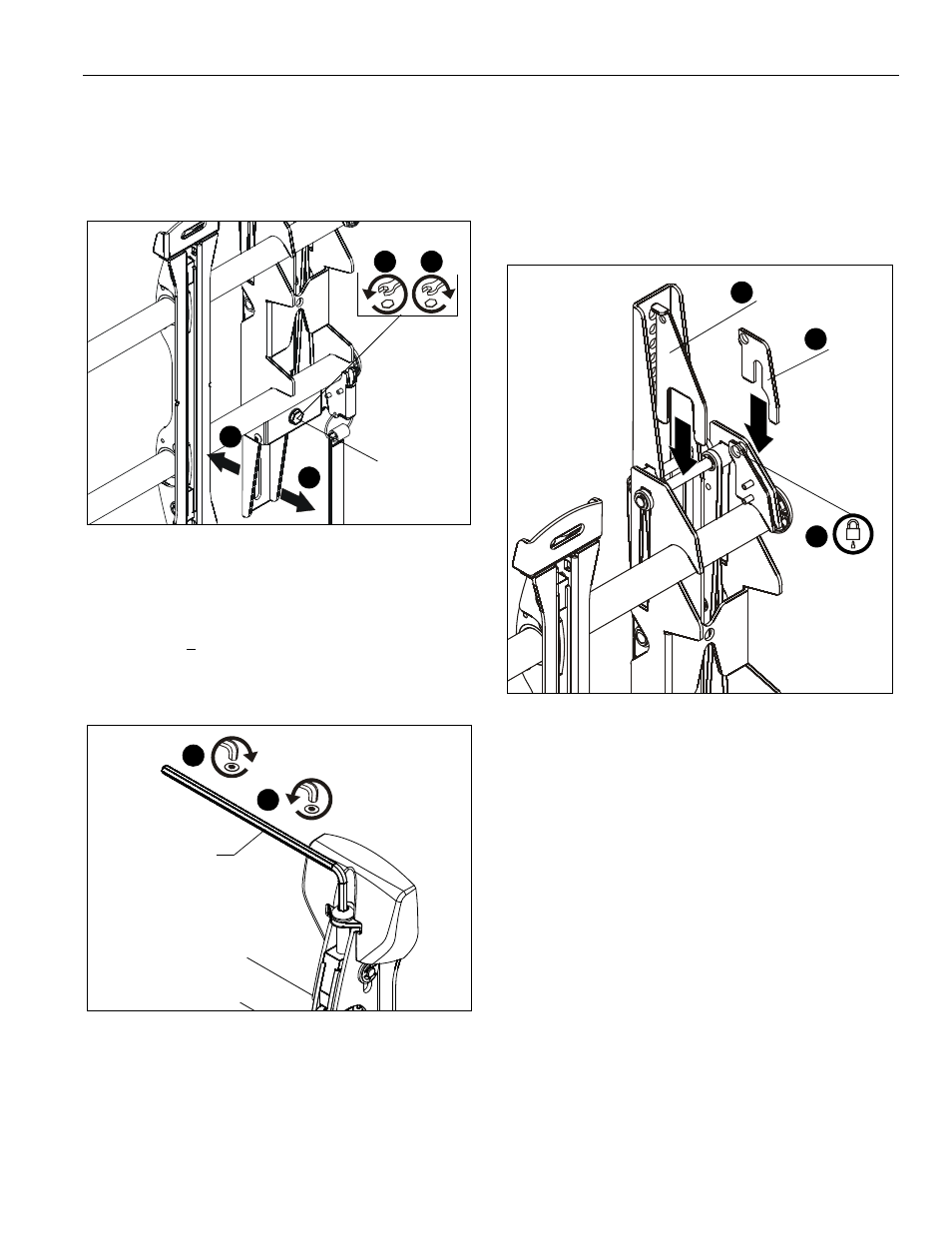

Регулировка отвеса
1.
Чтобы отвести экран от стены, поверните регулировочный
болт отвеса влево с помощью ключа 1/2" (X).
(См. рис. 13)
2.
Чтобы подвести экран к стене, поверните регулировочный
болт отвеса вправо с помощью ключа 1/2" (X). (См. рис. 13)
рис. 13
Регулировка наклона/высоты настенных кронштейнов
ПРИМЕЧАНИЕ.
Регулировка высоты настенных кронштейнов
позволяет изменять положение в пределах:
+ 1/2".
1.
Поверните вправо (затянуто), чтобы поднять сторону экрана.
(См. рис. 14)
2.
Поверните влево (отпущено), чтобы опустить сторону экрана.
рис. 14
Запирание крепления (необязательно)
1.
Установка защитной скобы (S) на кронштейн. (См. рис. 15)
2.
Вставьте висячий замок (не входит в комплект) в отверстия на
малой защитной скобе (S) и кронштейне.
3.
Установите удерживающую скобу (T) на кронштейн, для
защиты
в сложенном положении. (См. рис. 15)
4.
Чтобы обеспечить дополнительную защиту, повторите 1-3
шаги для каждого профиля.
рис. 15
2
1
2
1
болт
регулрвки
отвеса
Поднимает экран
Опускает экран
1
2
(W)
(Экран не показан для
большей наглядности)
(S)
(T)
1
3
2
