Инструкции по установке MSMVU/LSMVU
21
ПРЕДУПРЕЖДЕНИЕ. ОПАСНОСТЬ ВЗРЫВА ИЛИ ПОЖАРА!
РАЗРЕЗАНИЕ ИЛИ ПРОСВЕРЛИВАНИЕ ГАЗОВОЙ ТРУБЫ
МОЖЕТ ПРИВЕСТИ К СЕРЬЕЗНЫМ ТРАВМАМ, В ТОМ ЧИСЛЕ,
СО СМЕРТЕЛЬНЫМ ИСХОДОМ! Перед резкой, сверлением
отверстий или установкой крепежных элементов ОБЯЗАТЕЛЬНО
убедитесь в том, что в месте установки нет газовых,
водопроводных, канализационных или других труб.

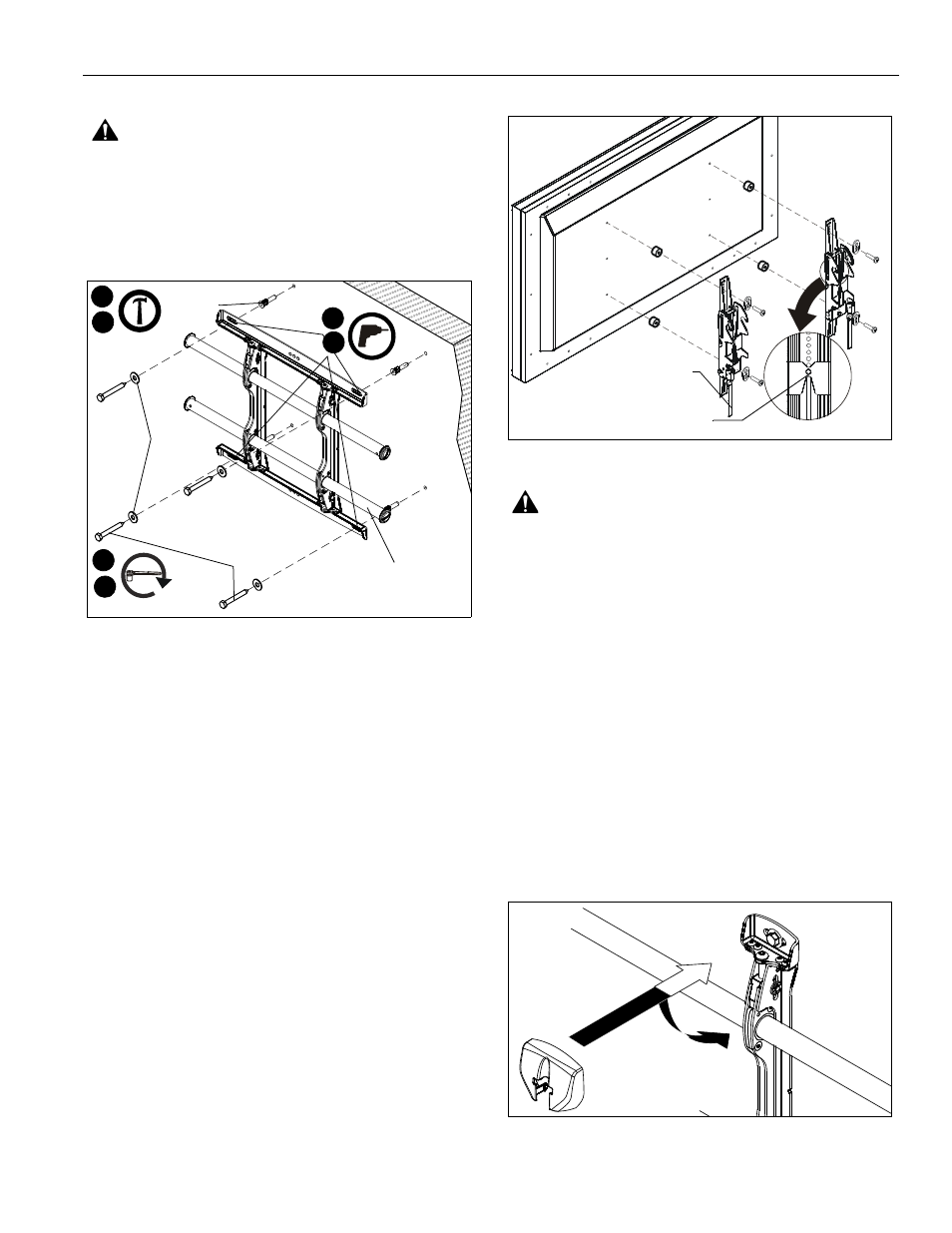

рис. 8
5. На каждой отметке просверлите одно направляющее
отверстие диаметром 5/16".
6. Забейте молотком дюбели (QA) в каждое направляющее
отверстие.
7. Прикрепите верхнюю часть крепления к дюбелям в стене
с помощью двух болтов 5/16 x 2-1/2" (QC) и двух плоских
шайб 5/16" (QB).
8. Отметьте точки размещения нижних монтажных отверстий.
(См. рис. 8)
9. Просверлите в отмеченных местах по одному направляющему
отверстию. (См. рис. 8)
10. Забейте молотком дюбели (QA) в каждое направляющее
отверстие.
11. C помощью двух болтов 5/16 x 2-1/2" (QC) и двух плоских
шайб 5/16" (QB) прикрепите крепление через нижние
монтажные отверстия. (См. рис. 8)
12. Сдвиньте рейки к предполагаемому центру экрана.
Крепление соединительных кронштейнов
к телевизору
1. Совместите центры выдвижных профилей (U и V) со
средней линией экрана. (см. рис. 8)
ПРИМЕЧАНИЕ. Ромбовидное отверстие в соединительном
кронштейне соответствует центру кронштейна.
рис. 9
ПРЕДУПРЕЖДЕНИЕ. НЕПРАВИЛЬНАЯ УСТАНОВКА МОЖЕТ
СТАТЬ ПРИЧИНОЙ ПАДЕНИЯ МОНИТОРА И ПРИВЕСТИ
К СЕРЬЕЗНЫМ ТРАВМАМ ИЛИ ПОВРЕЖДЕНИЮ
ОБОРУДОВАНИЯ! Использование винтов несоответствующего
размера может привести к повреждению монитора. Винты
соответствующего размера легко завинчиваются в монтажные
отверстия монитора и входят в них полностью. Если необходимо
использовать втулки, выберите более длинные винты того
же диаметра.
2. Достаньте из пакета с фурнитурой (A-N) винты
соответствующего размера, втулки (при необходимости) и
универсальные шайбы и прикрепите соединительные
кронштейны к тыльной стороне экрана. (См. рис. 9)
ПРИМЕЧАНИЕ. Для установки винтов в правильные отверстия,
возможно, потребуется перевести профили
в выдвинутое положение.
Установка экрана в настенную систему
крепления
1. (Только для LSMVU) Прикрепите крышки настенных
кронштейнов (Y) к верхней и нижней части обоих
настенных кронштейнов. (См. рис. 10)
рис. 10
5
9
7
11
(QC) x 2
(QB x 4)
6
(QA) x 2
10
(R)
Центр соединительного
Крепежная лента
кронштейна
(Y) x 4
