MSMVU/LSMVU

Инструкции по установке

20

4.

Отмерьте 190,5

мм

(7-1/2") вверх от средней линии и отметьте

место верхнего монтажного отверстия.

5.

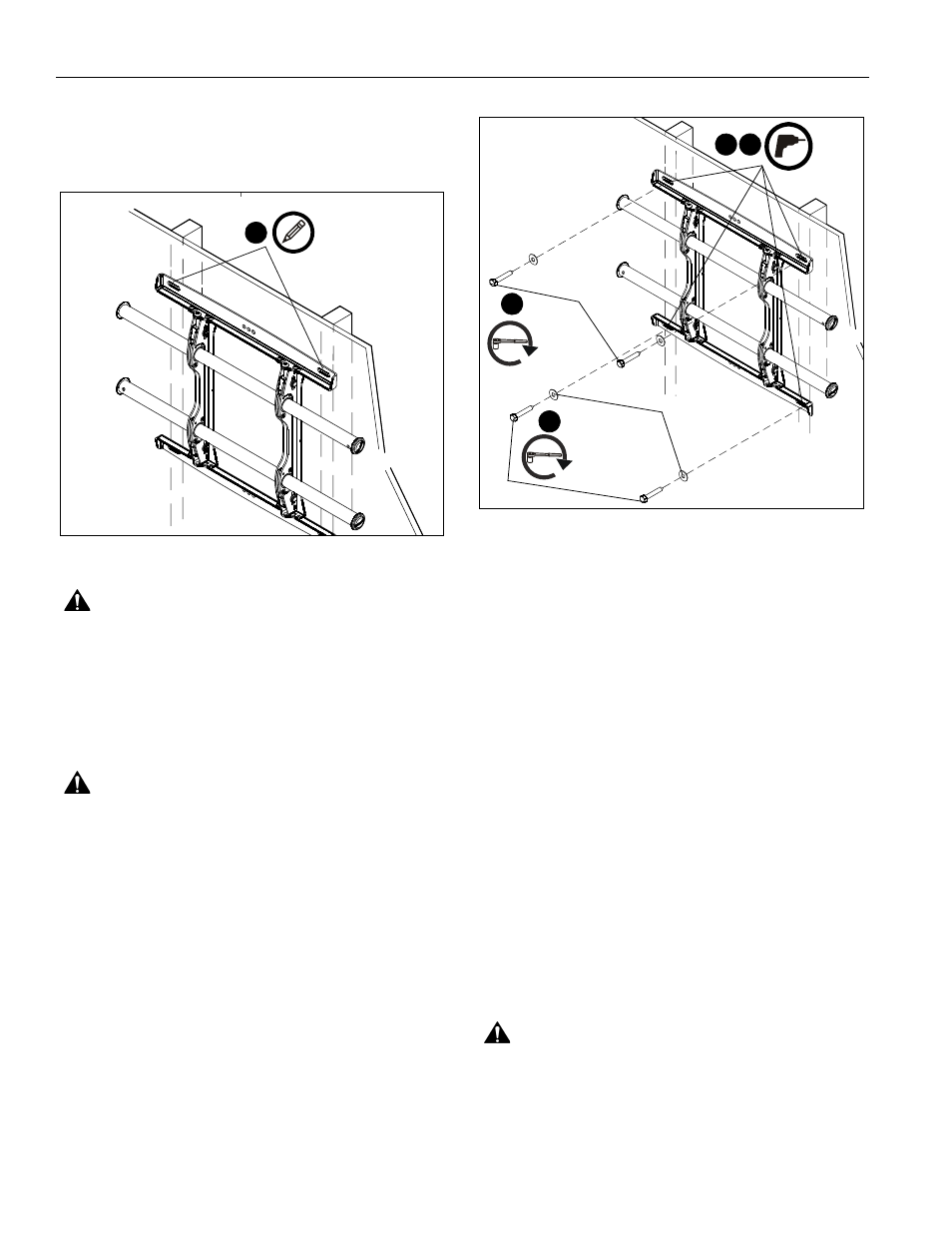

При помощи уровня сделайте на стене отметки на каждой

из стоек каркаса там, где будут расположены верхние

монтажные отверстия. (См. рис. 6)

рис. 6

ПРЕДУПРЕЖДЕНИЕ.

ОПАСНОСТЬ ПОРАЖЕНИЯ

ЭЛЕКТРИЧЕСКИМ ТОКОМ! РАЗРЕЗАНИЕ ИЛИ
ПРОСВЕРЛИВАНИЕ ПРОВОДА ИЛИ КАБЕЛЯ МОЖЕТ
ПРИВЕСТИ К СЕРЬЕЗНЫМ ТРАВМАМ, В ТОМ ЧИСЛЕ, СО
СМЕРТЕЛЬНЫМ ИСХОДОМ! Перед сверлением отверстий
или установкой крепежных элементов ОБЯЗАТЕЛЬНО
убедитесь в том, что в месте установки нет электрических
проводов и кабелей.

ПРЕДУПРЕЖДЕНИЕ.

ОПАСНОСТЬ ВЗРЫВА ИЛИ ПОЖАРА!

РАЗРЕЗАНИЕ ИЛИ ПРОСВЕРЛИВАНИЕ ГАЗОВОЙ ТРУБЫ
МОЖЕТ ПРИВЕСТИ К СЕРЬЕЗНЫМ ТРАВМАМ, В ТОМ ЧИСЛЕ,
СО СМЕРТЕЛЬНЫМ ИСХОДОМ! Перед резкой, сверлением
отверстий или установкой крепежных элементов ОБЯЗАТЕЛЬНО
убедитесь в том, что в месте установки нет газовых,
водопроводных, канализационных или других труб.

рис. 7

6.

Просверлите в каждой стойке каркаса одно направляющее

отверстие диаметром 7/32".

7.

Прикрепите к стене верхние стороны обоих кронштейнов

болтами 5/16 x 2-1/2" (QC) с плоскими шайбами 5/16" (QB).

(См. рис. 7)

8.

Отметьте точки размещения нижних монтажных отверстий

и убедитесь в том, что эти точки расположены на стойках

каркаса. (См. рис. 7)

9.

Просверлите направляющие отверстия диаметром 7/32"

в местах, отмеченных для нижних монтажных отверстий.

(См. рис. 7)

10. C помощью двух болтов 5/16 x 2-1/2" (QC) и двух плоских

шайб 5/16" (QB) прикрепите крепление через нижние

монтажные отверстия. (См. рис. 7)

11. Сдвиньте рейки к предполагаемому центру экрана.

Установка MSMVU на стену ­ Бетон, Бетонные Блоки

1.

Определите середину телевизионного экрана и место его

расположения на стене.

2.

Совместите прорези на креплении с отметкой середины экрана,

чтобы определить середину по вертикали. (См. рис. 8)

3.

Отмерьте 7-1/2" вверх от средней линии и отметьте место

верхнего монтажного отверстия. (См. рис. 8)

4.

При помощи уровня сделайте на стене отметки в местах

размещения верхних монтажных отверстий. (См. рис. 8)

ВАЖНО! :

Отверстия для шурупов должны быть

расположены на расстоянии не менее 40,64 см (16”)
друг от друга.

ПРЕДУПРЕЖДЕНИЕ.

ОПАСНОСТЬ ПОРАЖЕНИЯ

ЭЛЕКТРИЧЕСКИМ ТОКОМ! РАЗРЕЗАНИЕ ИЛИ
ПРОСВЕРЛИВАНИЕ ПРОВОДА ИЛИ КАБЕЛЯ МОЖЕТ
ПРИВЕСТИ К СЕРЬЕЗНЫМ ТРАВМАМ, В ТОМ ЧИСЛЕ, СО
СМЕРТЕЛЬНЫМ ИСХОДОМ! Перед сверлением отверстий
или установкой крепежных элементов ОБЯЗАТЕЛЬНО
убедитесь в том, что в месте установки нет электрических
проводов и кабелей.

5

x

6

x 4

9

7

10

(QC) x 2

(QC) x 2

(QB x 4)
