Инструкции по установке MSMVU/LSMVU
19
6. Просверлите в каждой стойке каркаса одно направляющее
отверстие диаметром 7/32".
7. C помощью двух болтов 5/16 x 2-1/2" (QC) и двух плоских
шайб 5/16" (QB) прикрепите верхнюю часть кронштейна (R)
к стене. (См. рис. 3)
8. Отметьте точки размещения нижних монтажных отверстий
и убедитесь в том, что эти точки расположены на стойках
каркаса. (См. рис. 3)
9. Просверлите направляющие отверстия диаметром 7/32"
в местах, отмеченных для нижних монтажных отверстий.
(См. рис. 3)
10. C помощью двух болтов 5/16 x 2-1/2" (QC) и двух плоских
шайб 5/16" (QB) прикрепите крепление через нижние
монтажные отверстия. (См. рис. 3)
11. Сдвиньте рейки к предполагаемому центру экрана.
Установка LSMVU на стену ­ Бетон, Бетонные Блоки

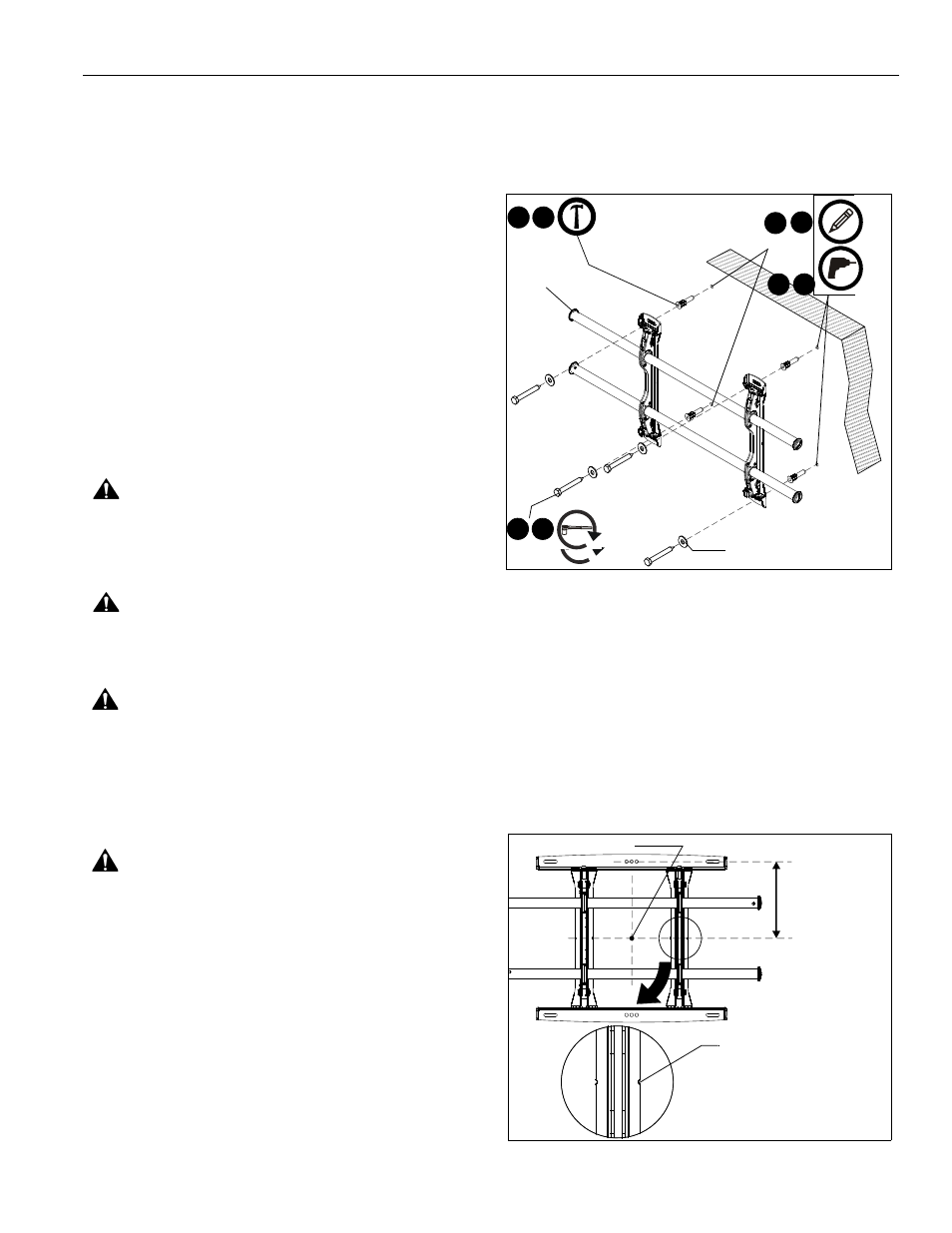

1. Определите середину телевизионного экрана и место его
расположения на стене.
2. Совместите прорези на креплении (R) с отметкой середины
экрана, чтобы определить середину по вертикали. (См. рис. 4)
3. Отмерьте 190,5 мм (7-1/2") вверх от средней линии и отметьте
место верхнего монтажного отверстия. (См. рис. 4)
4. При помощи уровня сделайте на стене отметки в местах
размещения верхних монтажных отверстий. (См. рис. 4)
ВНИМАНИЕ. При установке модели LSMVU на бетонную стену
расстояние по горизонтали между настенными кронштейнами
должно составлять не менее 60,96 см (24”). Размещайте
монтажные кронштейны не ближе, чем на 60,96 см (24” ) друг
от друга.
ВНИМАНИЕ. РАССТОЯНИЕ ПО ГОРИЗОНТАЛИ МЕЖДУ
НАСТЕННЫМИ КРОНШТЕЙНАМИ ДОЛЖНО БЫТЬ НЕ
МЕНЕЕ 30,48 СМ. Размещайте монтажные кронштейны не
ближе 30,48 см друг от друга.
ПРЕДУПРЕЖДЕНИЕ. ОПАСНОСТЬ ПОРАЖЕНИЯ
ЭЛЕКТРИЧЕСКИМ ТОКОМ! РАЗРЕЗАНИЕ ИЛИ
ПРОСВЕРЛИВАНИЕ ПРОВОДА ИЛИ КАБЕЛЯ МОЖЕТ
ПРИВЕСТИ К СЕРЬЕЗНЫМ ТРАВМАМ, В ТОМ ЧИСЛЕ, СО
СМЕРТЕЛЬНЫМ ИСХОДОМ! Перед сверлением отверстий
или установкой крепежных элементов ОБЯЗАТЕЛЬНО
убедитесь в том, что в месте установки нет электрических
проводов и кабелей.
ПРЕДУПРЕЖДЕНИЕ. ОПАСНОСТЬ ВЗРЫВА ИЛИ ПОЖАРА!
РАЗРЕЗАНИЕ ИЛИ ПРОСВЕРЛИВАНИЕ ГАЗОВОЙ ТРУБЫ
МОЖЕТ ПРИВЕСТИ К СЕРЬЕЗНЫМ ТРАВМАМ, В ТОМ
ЧИСЛЕ, СО СМЕРТЕЛЬНЫМ ИСХОДОМ! Перед резкой,
сверлением отверстий или установкой крепежных элементов
ОБЯЗАТЕЛЬНО убедитесь в том, что в месте установки нет
газовых, водопроводных, канализационных или других труб.
5. На каждой отметке просверлите одно направляющее
отверстие диаметром 5/16".
6. Забейте молотком дюбели (QA) в каждое направляющее
отверстие, дюбель должен быть заподлицо со стеной.
7. C помощью двух болтов 5/16 x 2-1/2" (QC) и двух плоских
шайб 5/16" (QB) прикрепите верхнюю часть крепления (R)
к дюбелям в стене.
8. Отметьте точки размещения нижних монтажных отверстий.
(См. рис. 4)
9. Просверлите в отмеченных местах по одному направляющему
отверстию. (См. рис. 4)
10. Забейте молотком дюбели (QA) в каждое направляющее
отверстие.
11. C помощью двух болтов 5/16 x 2-1/2" (QC) и двух плоских
шайб 5/16" (QB) прикрепите крепление через нижние
монтажные отверстия. (См. рис. 4)
12. Сдвиньте рейки к предполагаемому центру экрана.
рис. 4
Монтаж MSMVU на стену
Установка MSMVU на деревянную каркасную стену
1. Определите середину телевизионного экрана и место его
расположения на стене.
2. Найдите ближайшие стойки каркаса слева и справа от
выбранного места.
ПРИМЕЧАНИЕ. Модель MSMVU должна устанавливаться на
две деревянные стойки длиной 406,4 мм (16")
(минимально по центру)! НЕ УСТАНАВЛИВАЙТЕ
НА ОДНУ СТОЙКУ!
3. Совместите прорези на креплении с отметкой середины экрана,
чтобы определить середину по вертикали. (См. рис. 5)
рис. 5
8
5
6
4
9
x 4
(QA) x 4
10
7 11 (QC) x 4
(QB) x 4
(R)
Центр экрана
Середина кронштейна
по вертикали
190,5 мм
(7-1/2")
