MSMVU/LSMVU Инструкции по установке
18
УСТАНОВКА
Определение места для монтажа
ПРЕДУПРЕЖДЕНИЕ. НЕПРАВИЛЬНАЯ УСТАНОВКА МОЖЕТ
СТАТЬ ПРИЧИНОЙ ПАДЕНИЯ КРОНШТЕЙНА И ПРИВЕСТИ
К СЕРЬЕЗНЫМ ТРАВМАМ ИЛИ ПОВРЕЖДЕНИЮ
ОБОРУДОВАНИЯ! Лица, выполняющие установку, обязаны
убедиться, что строительная конструкция в месте монтажа системы
крепления может выдержать пятикратный вес LSMVU, а также, что
общий вес оборудования не превышает 150 фунтов (68 кг).
ПРИМЕЧАНИЕ. Перейдите к разделу Установка LSMVU
на деревянную каркасную стену,
Установка LSMVU на стену ­ Бетон,
Бетонные Блоки, Установка MSMVU на
деревянную каркасную стену или
Установка MSMVU на стену ­ Бетон,
Бетонные Блоки.

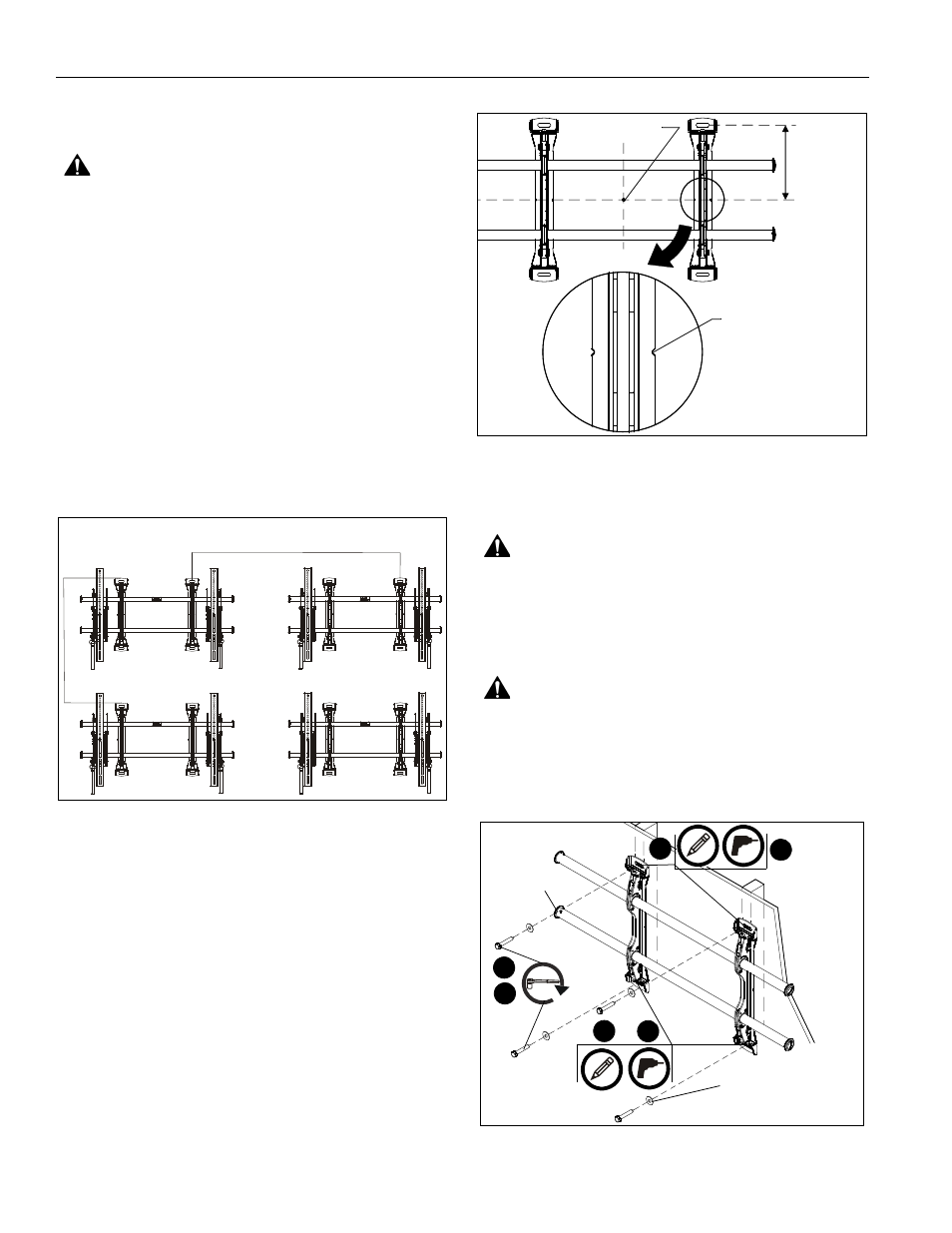

ВАЖНО! : При монтаже видеопанели крепления
необходимо устанавливать на расстоянии высоты
экрана по вертикали и приблизительно ширины
экрана по горизонтали. (См. рис. 1)
рис. 1
Монтаж LSMVU на стену
Модель LSMVU предназначена для монтажа непосредственно на
бетонную или деревянную каркасную стену.
Установка LSMVU на деревянную каркасную стену
1. Определите середину телевизионного экрана и место его
расположения на стене.
2. Найдите ближайшие стойки каркаса слева и справа от
выбранного места. Стойки должны быть расположены на
расстоянии не менее 40,64 см (16”) по центру.
ПРИМЕЧАНИЕ. Если место расположения экрана находится как
раз над стойкой каркаса, используйте эту стойку
и стойку слева или справа от нее.
3. Совместите прорези на креплении (R) с отметкой середины
экрана, чтобы определить середину по вертикали. (См. рис. 2)
4. Отмерьте 190,5 мм (7-1/2") вверх от средней линии и отметьте
место верхнего монтажного отверстия.
рис. 2
5. При помощи уровня сделайте на стене отметки на каждой
из стоек каркаса там, где будут расположены верхние
монтажные отверстия. (См. рис. 3)
ПРЕДУПРЕЖДЕНИЕ. ОПАСНОСТЬ ПОРАЖЕНИЯ
ЭЛЕКТРИЧЕСКИМ ТОКОМ! РАЗРЕЗАНИЕ ИЛИ
ПРОСВЕРЛИВАНИЕ ПРОВОДА ИЛИ КАБЕЛЯ МОЖЕТ
ПРИВЕСТИ К СЕРЬЕЗНЫМ ТРАВМАМ, В ТОМ ЧИСЛЕ, СО
СМЕРТЕЛЬНЫМ ИСХОДОМ! Перед сверлением отверстий
или установкой крепежных элементов ОБЯЗАТЕЛЬНО
убедитесь в том, что в месте установки нет электрических
проводов и кабелей.
ПРЕДУПРЕЖДЕНИЕ. ОПАСНОСТЬ ВЗРЫВА ИЛИ ПОЖАРА!
РАЗРЕЗАНИЕ ИЛИ ПРОСВЕРЛИВАНИЕ ГАЗОВОЙ ТРУБЫ
МОЖЕТ ПРИВЕСТИ К СЕРЬЕЗНЫМ ТРАВМАМ, В ТОМ
ЧИСЛЕ, СО СМЕРТЕЛЬНЫМ ИСХОДОМ! Перед резкой,
сверлением отверстий или установкой крепежных элементов
ОБЯЗАТЕЛЬНО убедитесь в том, что в месте установки нет
газовых, водопроводных, канализационных или других труб.
рис. 3
ширина одного экрана
высота одного экрана
Центр экрана
Середина кронштейна
по вертикали
190,5 мм
(7-1/2")
8 9
5 6
(QB) x 4
7
10
(QC) x 4
(R)
