MSMVU/LSMVU Инструкции по установке
22
2. Отрегулируйте длину крепежной ленты Velcro® (при
необходимости) так, чтобы она не выступала за нижний
край экрана. (См. рис. 11)
ПРИМЕЧАНИЕ. ЗАПРЕЩЕНО размещать оба соединительных
кронштейна (U и V) по одну сторону от
настенного монтажного кронштейна.
(См. рис. 11)
ПРИМЕЧАНИЕ. НИКОГДА не размещайте оба соединительных
кронштейна по одну сторону от средней линии
настенной системы крепления! (См. рис. 11)

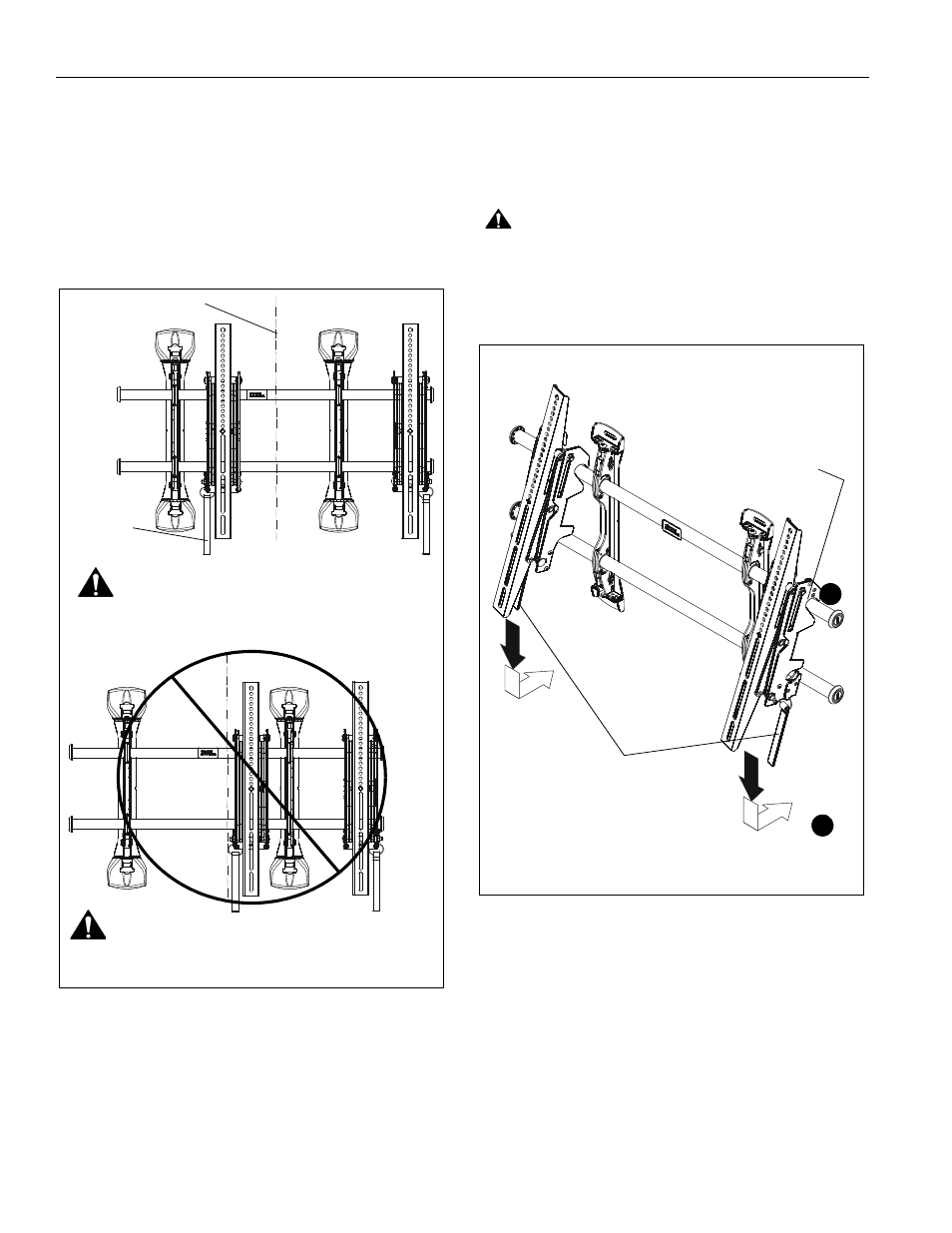

рис. 11
3. Повесьте верхние скобы (U и V) соединительных кронштейнов
на верхнюю рейку системы крепления (R). (См. рис. 12)
4. Установите экран и рейки в положение, нужное для просмотра
изображения.
5. Проложите кабели между стеной и рейками
ПРИМЕЧАНИЕ. Выдвижная функция позволяет отвести экран от
стены для упрощения доступа к кабелям при
дальнейшей установке.
ПРИМЕЧАНИЕ. Предупреждение. Неправильная установка
может стать причиной падения монитора и
привести к серьезным травмам или повреждению
оборудования! Выдвижной кронштейн
предназначен для использования ТОЛЬКО во
время установки и обслуживания.
ВНИМАНИЕ. ЗОНЫ ЗАЩЕМЛЕНИЯ! Следите за тем, чтобы
пальцы, руки и кабели не попадали в зоны защемления.
6. Потяните крепежные ленты вниз и заверните их к стене – таким
образом вы прикрепите соединительные кронштейны к нижней
рейке и зафиксируете нижний край экрана в системе
крепления. (См. рис. 12)
рис. 12
Крепежная
ЗАПРЕЩЕНО размещать оба соединительных
Средняя линия (CL)
лента
кронштейнà по одну сторону от средней линии
(CL) настенной системы крепления!
ЗАПРЕЩЕНО размещать оба соединительных
кронштейна по одну сторону от настенных
монтажных кронштейнов!
3
6
(Экран не показан для большей наглядности)
Крепежные ленты
Верхняя
скоба
