ИНСТРУКЦИЯ ПО ЗАМЕНЕ
ЭЛЕМЕНТА ПИТАНИЯ КЛЮЧА С ПДУ
В ключе с ПДУ установлен литиевый
элемент питания типа CR2032 с на-
чальным напряжением питания 3В
(рис. 2).
Если напряжение питания ПДУ нахо-
дится в пределах нормы, то при каж-
дом нажатии на любую кнопку пуль-
та индикатор 1 загорается короткой
вспышкой (рис. 2).
Если при нажатии на любую кнопку
пульта индикатор загорается двумя
короткими вспышками или не заго-
рается вообще, то следует заменить
элемент питания на новый.
Для замены элемента питания необ-
ходимо:
1. Поддеть плоской отверткой и вы-
нуть из нижнего корпуса 2 заглушку 1
(рис. 3).
2. Вывернуть крестообразной отверт-
кой самонарезной винт 3.
3.
Надавить большим пальцем на
место, указанное стрелкой на рис. 3,
добиться разделения защёлки, осто-
рожно разъединить верхний корпус 4
с нижним корпусом 2, учитывая, что в
задней части корпуса располагается
ещё одна защёлка.
Во время разъединения корпусов клю-
ча под воздействием пружины кноп-
ки ключа 3, рис. 4, головка ключа 2 и
кнопка ключа 1 выпадут со своих штат-
ных мест.
4. Вынуть плату из верхнего корпуса,
заменить элемент питания на новый,
соблюдая полярность подключения.
5. Вставить плату назад в верхний
корпус ключа.
6. Вставить кнопку ключа 1, рис. 4 в
головку ключа 2, совместив выступы
кнопки с пазами головки ключа. Перед
соединением верхнего корпуса клю-
ча с нижним, в кнопку ключа вставить
пружину кнопки ключа 3, совместив ус
пружины с зацепами внутри кнопки.
7. Совместить выступающий наружу ус
пружины 3 с пазом нижнего корпуса клю-
ча 4, обозначенным стрелкой на рис. 4.
8. Взвести пружину 3, повернув голов-
ку 2 с кнопкой 1 на один оборот против
часовой стрелки.
9. Совместить верхний корпус клю-
ча с нижним, придерживая одной ру-
кой нижний корпус с установленной в
него головкой и кнопкой с взведённой
пружиной. Для этого предварительно зацепите защёлку, расположенную в
задней части корпуса, и зафиксируйте
основную защёлку.
10. Завернуть винт, установить за-
глушку 1.
Внимание!
Для замены элемента питания в клю-
че с ПДУ рекомендуем обратиться к
официальному дилеру ЗАО «Джи Эм–
АВТОВАЗ».

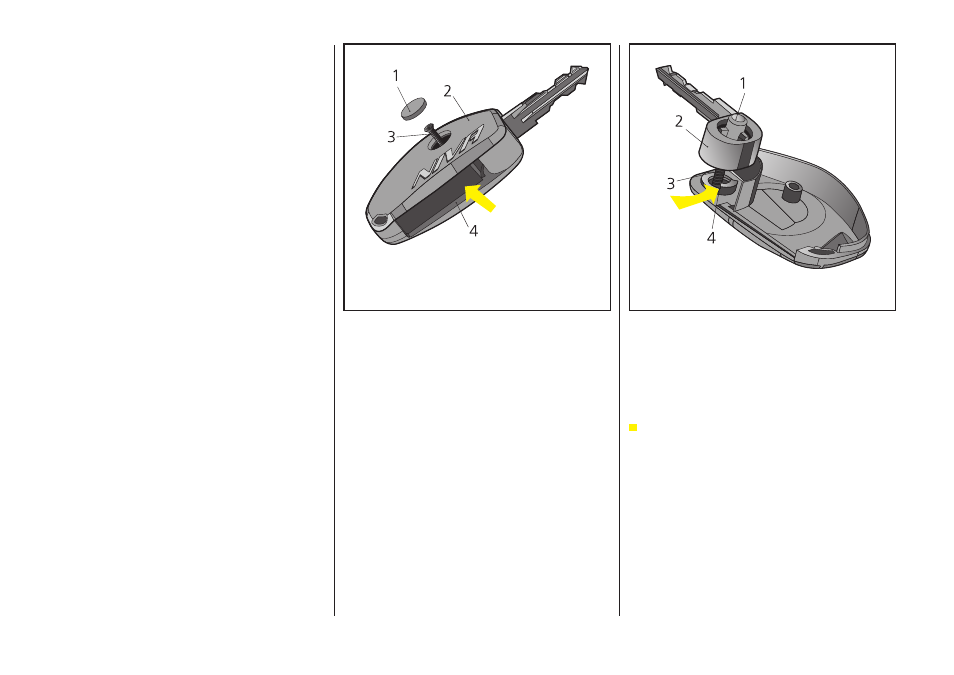

Рис. 3. Детали ключа с ПДУ Рис. 4. Устройство ключа с ПДУ
