ЗАМЕНА ПЛАВКИХ
ПРЕДОХРАНИТЕЛЕЙ
Монтажный блок с предохранителя-
ми 1 и реле 2 крепится на специальных
кронштейнах слева от рулевой колон-
ки и закрывается снизу крышкой
3
(рис. 65). Для доступа к монтажному
блоку снимите его крышку, для чего
отверните саморезы. Неисправный
предохранитель определяется по вы-
шедшим из строя цепям, защищаемым
этим предохранителем, в соответствии
с Таблицей 3. Сила тока, на которую
рассчитан предохранитель, указана на
его лицевой части, а номер предохра-
нителя нанесён на корпусе монтажного
блока. Новый предохранитель должен
иметь ту же маркировку по току, что и
заменяемый.
Схема размещения реле и предохрани-
телей приведена на рис. 65. Компонов-
ка блока, установленного на Вашем ав-
томобиле, может отличаться от пока-
занной на рис. 65.
Внимание
Категорически запрещается установ-
ка самодельной перемычки или предо-
хранителя другого номинала взамен
перегоревшего.
В случае повторного выхода из строя
предохранителя для выяснения и
устранения причин, вызвавших его
оплавление, Вам необходимо обра-
титься к официальному дилеру ЗАО
«Джи Эм-АВТОВАЗ».
Дополнительно под панелью прибо-
ров со стороны пассажира располага-
ются блоки реле с предохранителями,
которые защищают элементы системы
впрыска. Предохранители имеют номи-
нал по току 15 А. Два предохранителя
на 50 А защищают цепи электровенти-
ляторов системы охлаждения.
На стяжке аккумуляторной батареи в
моторном отсеке находятся 3 предо-
хранителя блока АБС. Предохранители
имеют номиналы 5А, 25А и 40А.
Плавкими предохранителями не за-
щищаются электрические цепи зажига-
ния, пуска двигателя, генератора, реле
ближнего света фар, колодка подклю-
чения аудиоаппаратуры.

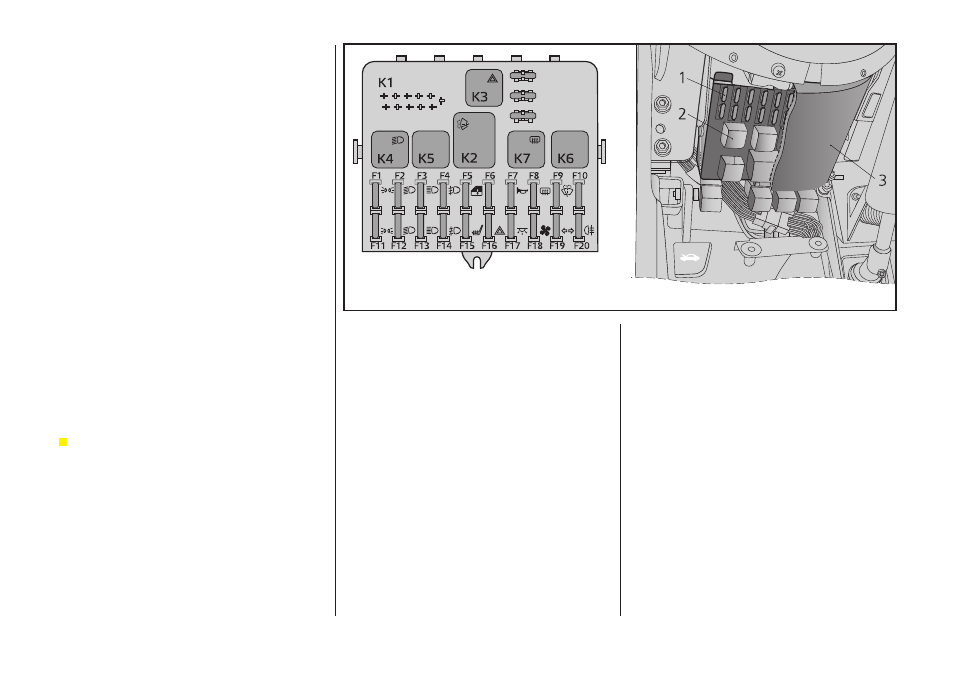

Рис. 65. Монтажный блок – схема и установка
