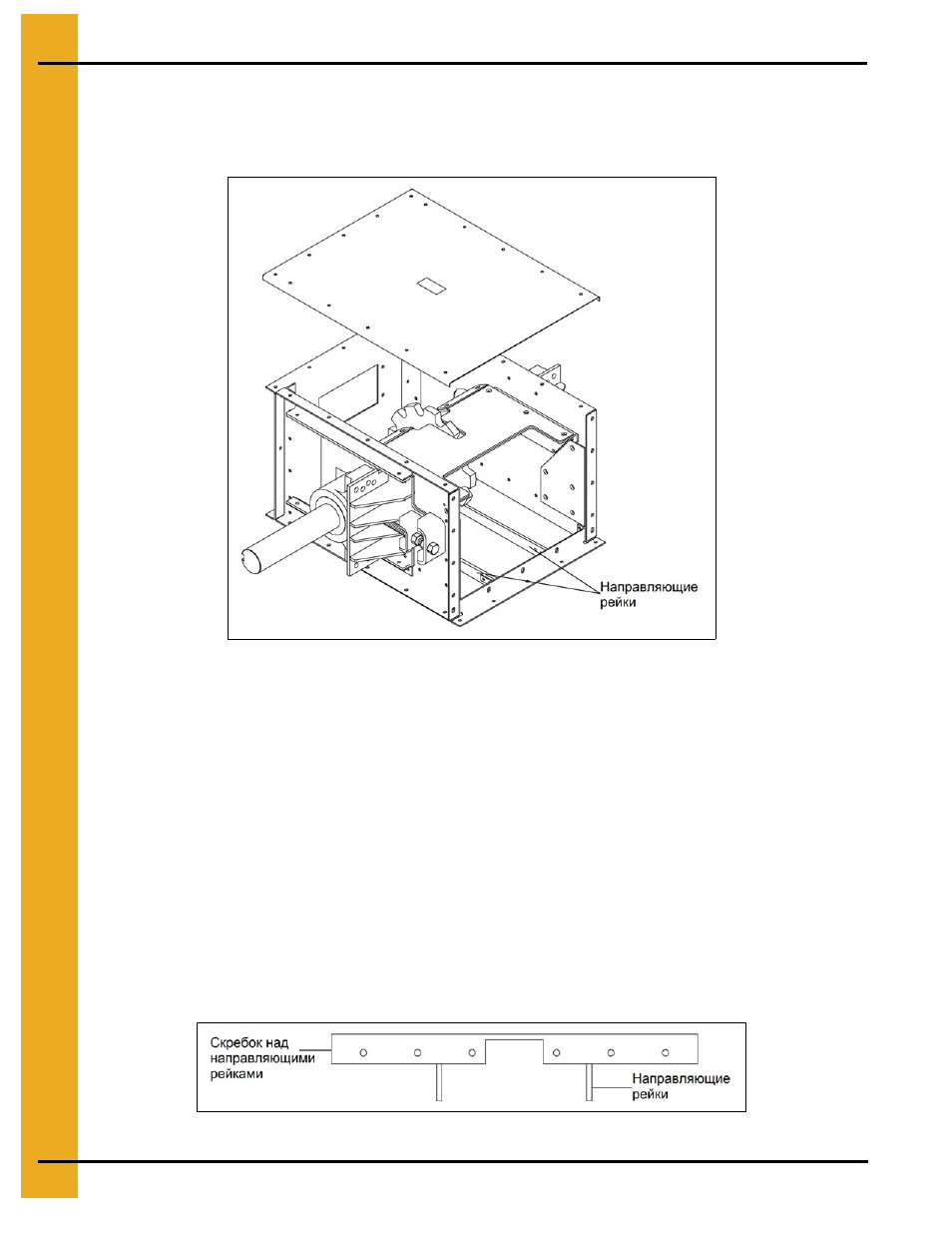

Рисунок 10J Реверсивная приводная секция с направляющими рейками
Направляющие Рейки
На реверсивных конвейерах необходимо устаналивать направляющие рейки в обеих разгрузочных
секциях. Эти рейки помогают обеспечить плавный переход тяговой цепи и скребков из головной
секции в корпус конвейера.
Комплект состоит из двух направляющих реек, двух комплектов держателей и крепежа. Сначала
демонтируйте болты и гайки 1/2'' (13 мм) с одной торцевой панели и прикрепите два (2) держателя.
Затем закрепите направляющие рейки к держателям при помощи крепежа 3/8'' (9.5 мм). Далее
определите, какие болты и гайки 1/2'' (13 мм) нужно демонтировать на противоположной торцевой
панели для соединения реек. Демонтируйте необходимый крепёж 1/2'' (13 мм) и установите
держатели. Закрепите направляющие рейки к держателям при помощи крепежа 3/8'' (9.5 мм).
Направляющие рейки должны стоять так, чтобы они захватывали скребки, как показано
на Рис. 10K
.
После установки отрегулируйте направляющие рейки, так чтобы они находились ровно с верхним
краем нижней пластины. Не допускайте выдвижения реек за верхний край нижней пластины.
Затяните весь крепёж.
Рисунок 10K Вид с торца - Скребок UHMW на направляющих рейках
Приводная Секция с Функцией Натяжения
При поставках цепных конвейеров, которые могут работать в реверсивном направлении, или в
конвейерах с фиксированной хвостовой секцией, может понадобиться использовать приводную
секцию с функцией натяжения.
