16
PNEG-763
RU Цепные Конвейеры Серии 2
6.
Сборка

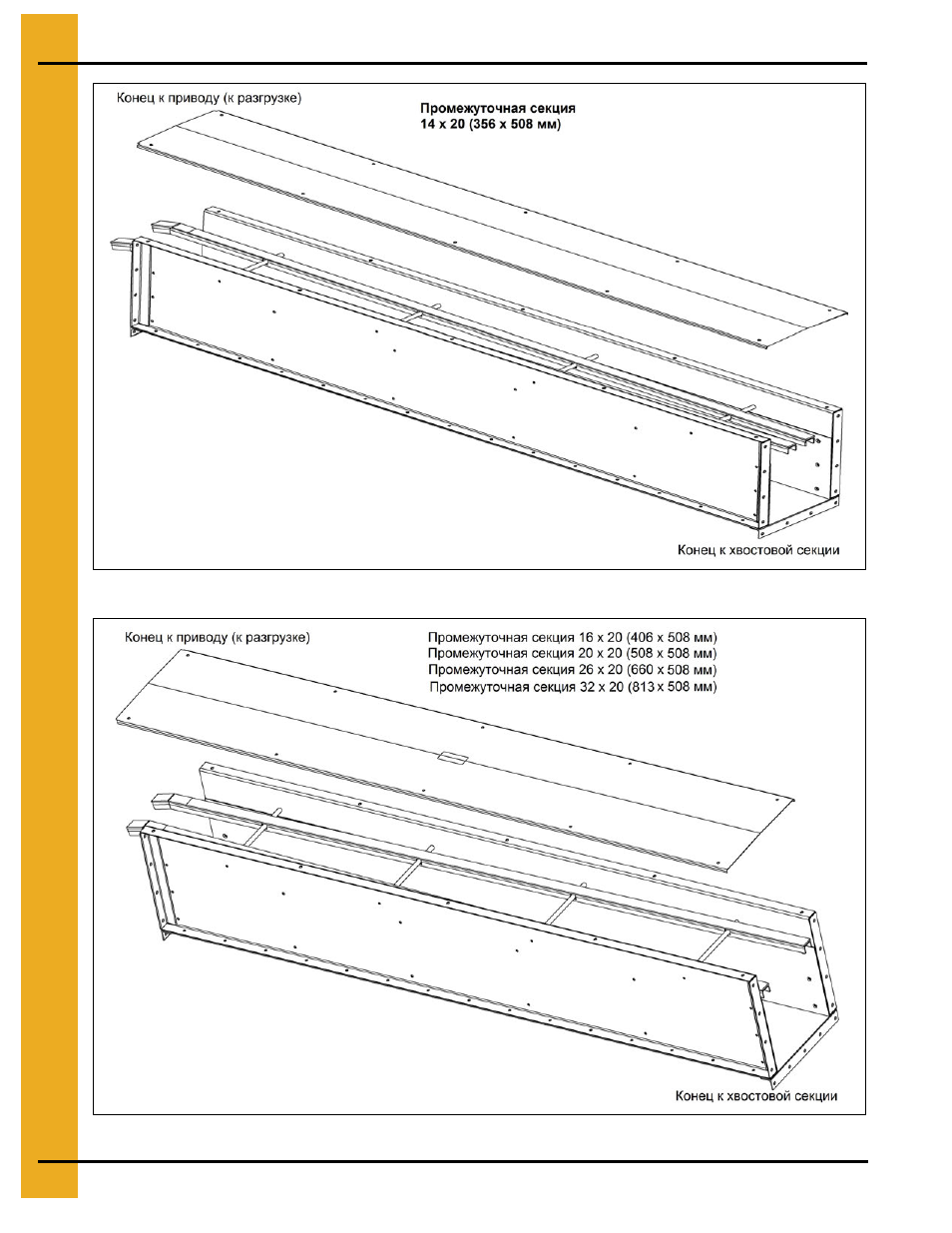

Рисунок 6E Промежуточная секция с рельсовыми направляющими, конвейер 14 x 20 (356 х 508 мм)
Рисунок 6F Промежуточная секция с рельсовыми направляющими, конвейер 16, 20, 26, 32 x 20 (406,
508, 660, 813 х 508 мм)
Примечание: Широкий конец рельсовых направляющих
должен быть направлен в противоположную сторону от
разгрузочного конца конвейера, кроме конвейера 14 x 20
(356 х 508 мм).
Примечание: Широкий конец рельсовых направляющих
должен быть направлен в противоположную сторону от
разгрузочного конца конвейера, кроме конвейера 14 x 20
(356 х 508 мм).
