32 PNEG-763
RU Цепные Конвейеры Серии 2
10.
Опции
Далее демонтируйте две боковые пластины с приводной секции. Установите два (2) подшипника
с боковых сторон приводной секции. Установите наружный рычаг через внутренний рычаг и оба
подшипника, как показано на Рисунке 10 . Перед установкой тщательно очистите рычаг от краски,
грязи или ржавчины. Рукоятка внутреннего рычага должны быть повернута в сторону от
головной шестерни, как показано на Рисунке 10D
.
Наружный рычаг должен находиться на расстоянии примерно 4-1/8'' (105 мм) от боковины
приводной секции и стоять горизонтально. Затяните стопорные кольца на подшипниках.
Установите кронштейн концевого выключателя к приводной секции. Обратите внимание на
ориентацию кронштейна ( См. Деталь "A" на Рис. 10D ). Обратите внимание, что для моделей
конвейеров высотой 20'' (508 мм) кронштейн может не использоваться. Концевой выключатель
можно прикрепить прямо к отверстиям во вставках плиты подшипника.
(
См. Деталь "B" на Рис. 10D.)
Закрепите концевой выключатель к кронштейну или плите подшипника поставленным крепежом.
Установите держатель пружины над концевым выключателем. Прикрепите пружину к держателю
и к плечу наружного рычага.
(
См. Рисунок 10E на Странице 33.)
Теперь отцентруйте внутренний рычаг между боковыми пластинами приводной секции.
Внутренний рычаг должен находиться прямо под тяговой цепью конвейера. Отрегулируйте рычаг
так, чтобы между плечом рычага и цепью был примерно 1'' (25 мм).
(
См. Рисунок 10F на Стр. 33.)
Стандартный концевой выключатель показан на Рисунке 10D . Необходимо использовать
огнеупорный концевой выключатель при повышенном содержании грязи или пыли, а также при
работе в закрытом пространстве.

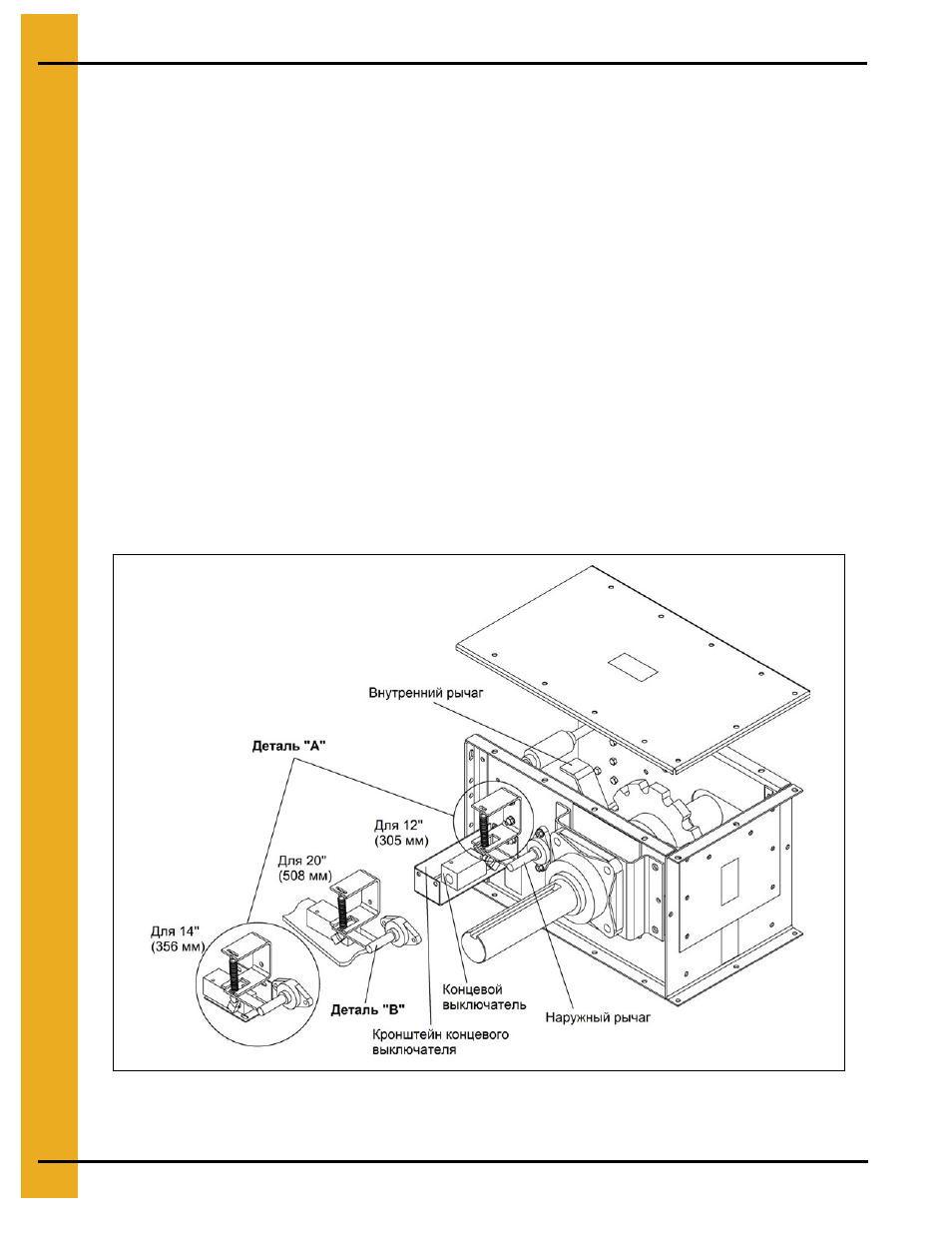

Рисунок 10D
