Страница 28
28
PNEG-763
RU Цепные Конвейеры Серии 2
9.
Датчик Движения Цепи (Датчик Обрыва Цепи)
Инструкции по Установке (Whirligig - WG1-4B)
1. В валах уже предварительно просверлены отверстия и нарезана резьба.
2. Прикрутите мишень Whirligig на вал конвейера при помощи гаечного ключа 5/8" (16 мм),
используйте подходящий клей для закрепления резьбы (Loctite или подобный).
3. Установите датчик M800 к опорной плите Whirligig. На датчике уже есть 2 ряда
подготовленных отверстий. При установке оставьте зазор примерно 2 мм между торцом
датчика и защитным кожухом. Также в поствке идет универсальный кронштейн (WGB18/30)
для установки датчиков 18 или 30 мм.
4. Подключите датчик согласно инструкциям производителя и электрическим нормативам.
5. При необходимости, прикрепите гибкий фиксатор к неподвижной конструкции.
Подсказка: Вы можете протестировать функцию датчика скорости M800 и всей системы,
для этого поместите тонкую стальную пластину между датчиком и защитным кожухом
Whirligig.
При установке других стандартных датчиков, оставляйте небольшой зазор между
датчиком и защитным кожухом Whirligig для этой цели.

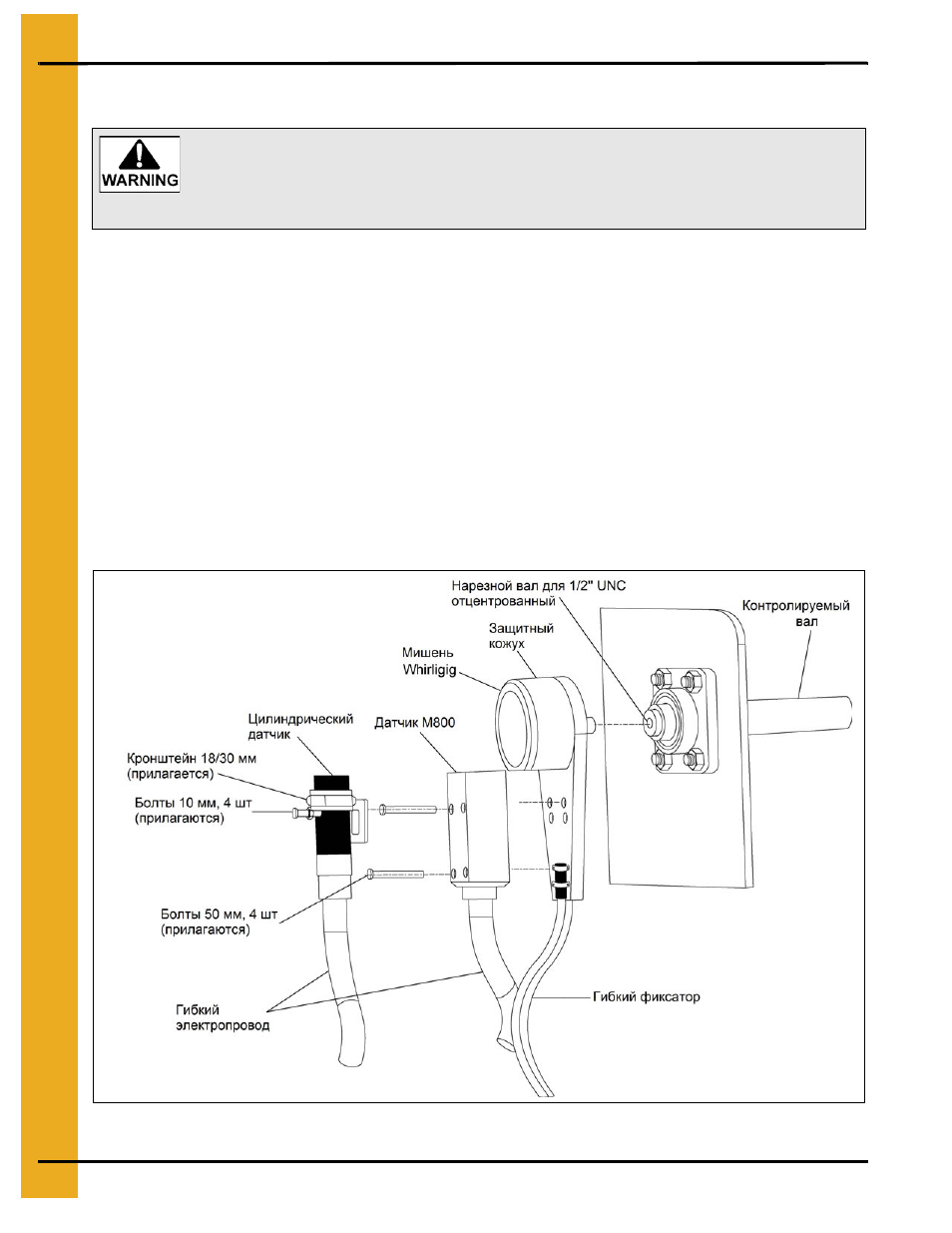

Рисунок 9A
Всегда соблюдайте правила техники безопасности до, во время и после
монтажа.
Не снимайте защитный кожух мишени Whirligig. Вращающиеся детали под
кожухом могут стать причиной серьёзной травмы.
