20
PNEG-763
RU Цепные Конвейеры Серии 2
6.
Сборка
Установка Двигателя и Редуктора с Карданным Рычагом
Редуктор
• Для облегчения установки редуктора на вал, снимите с вала защитную плёнку.
• Вставьте шпонку в паз на приводном вале.
• Установите заднюю пластинчатую втулку и закрепите при помощи стопорного кольца к
втулке редуктора.
• Выровняйте паз на редукторе со шпонкой на вале и наденьте редуктор на приводной вал.
• Продвиньте заднюю пластинчатую втулку на вал и закрепите при помощи стопорного кольца к
втулке редуктора. Как только редуктор установлен на место, полностью затяните обе втулки.

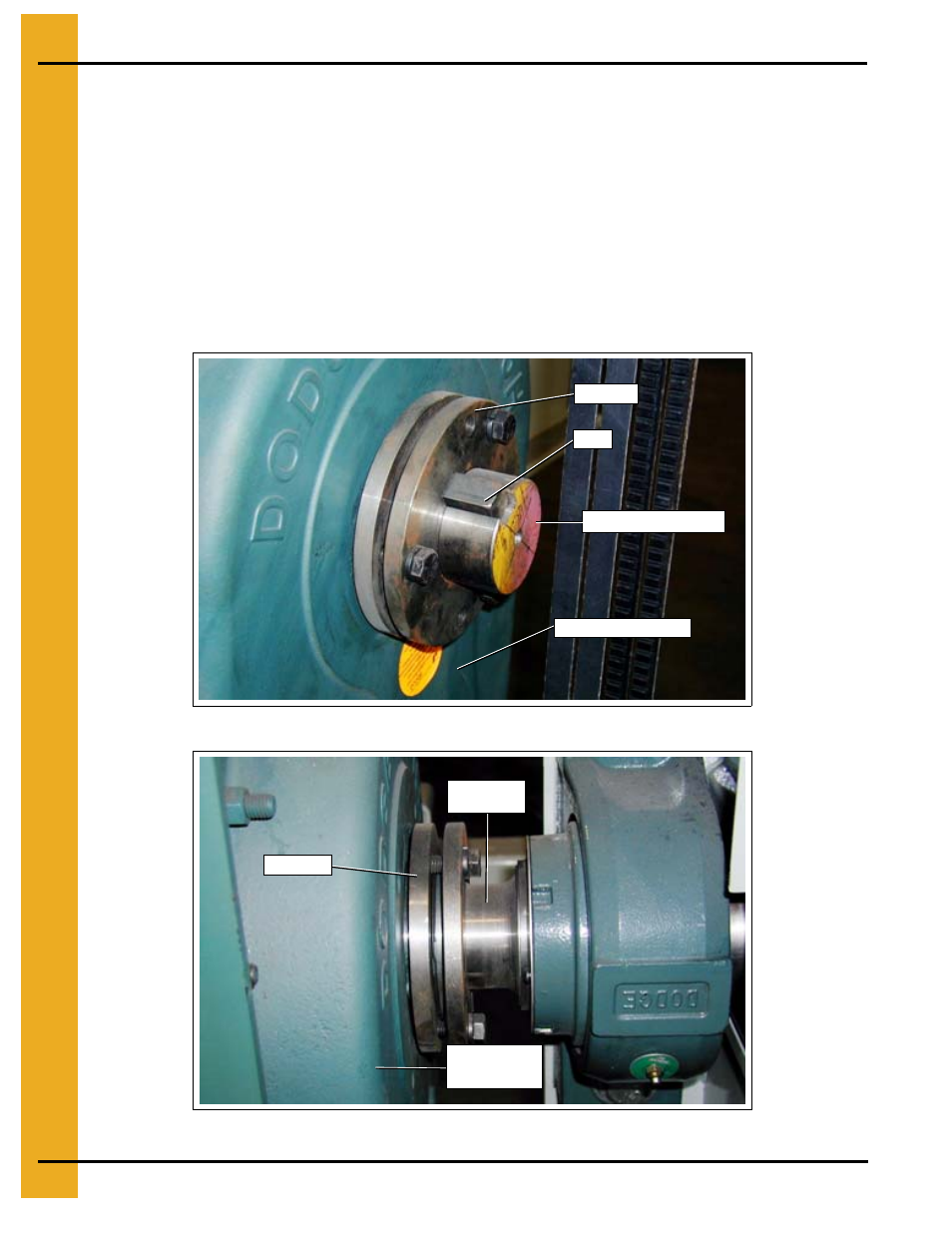

Рисунок 6K
Рисунок 6L
Втулка
Шпонка
Редуктор
Приводной вал
Втулка
Приводной
вал
Редуктор
