6.
Сборка
Кронштейны Монтажной Рамы Двигателя
Демонтируйте по (3) болта с каждой стороны корпуса редуктора. Используйте отверстия в
вертикальных кронштейнах монтажной рамы, чтобы монтажная рама была как можно ближе к верхней
части конвейера
(
См. Рисунок 6S.) Проверьте правильность установки, для этого совместите защиту
ремня на редукторе с отверстием в защите, расположенной в центре над входным валом редуктора.
Эта процедура покажет правильное расположение двигателя соответственно длине клиновых ремней.
Теперь прикрепите кронштейны болтами и затяните. ( Примечание: Может потребоваться подрезка
уголка монтажной рамы для установки карданного рычага.)
(
См. Рисунок 6R на Стр. 23.)
Регулировочная Пластина Монтажной Рамы Двигателя
• Наденьте гайки на винтовые домкраты.
(
См. Рисунок 6T.) Проведите винт через кронштейн
монтажной рамы и через опорную плиту. Наденьте ещё одну гайку на винтовой домкрат для
фиксации. Повторите такую же процедуру для остальных трёх (3) винтовых домкратов.
• Наденьте следующую гайку на (4) винтовых домкрата. Установите регулировочную пластину
на винты. Наденьте ещё одну гайку на винтовой домкрат для фиксации регулировочной
поастины. Используйте эти гайки для регулировки высоты установки двигателя.
• Прикрепите двигатель к регулировочной пластине при помощи болтов и стопорных гаек.
Задняя Панель Защитного Кожуха
Установите заднюю панель на защитный кожух привода до установки шкивов. На задней панели
есть два монтажных кронштейна с щелевыми отверстиями. Установите левый и правый
монтажные кронштейны защитного кожуха ременной передачи на монтажную раму двигателя.
Затем закрепите заднюю панель защитного кожуха к монтажным кронштейнам. После установки
задней панели, установите шкивы на двигатель и редуктор.

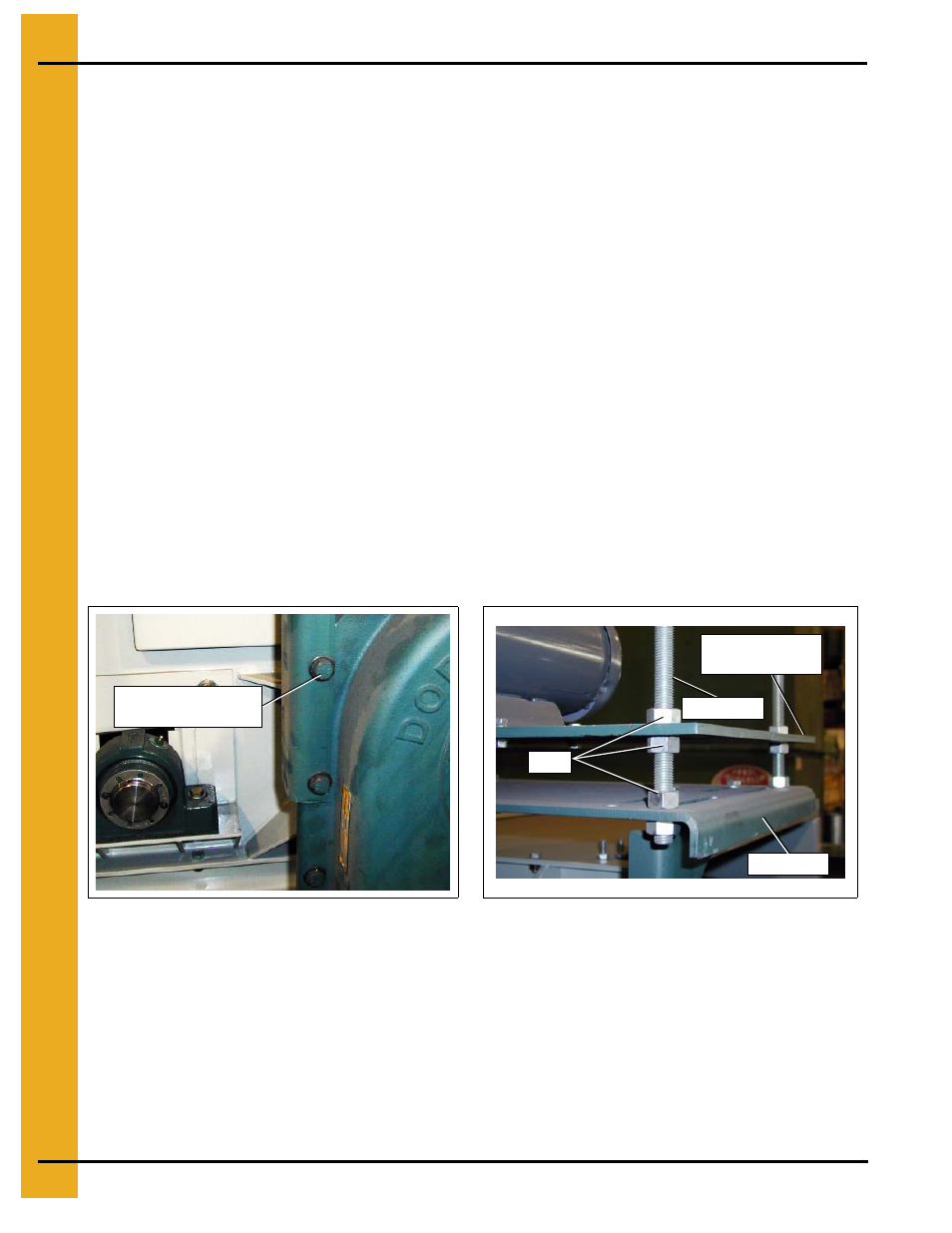

Рисунок 6S Рисунок 6T
Установка Шкивов и Ремней
Установите шкив клиноременной передачи на входной вал редуктора. Вставьте втулку во втулку
шкива. Совместите отверстия во втулках (не по резьбе). Установите винты в наиболее удалённые
друг от друга отверстия. Наденьте весь узел со шпонкой на вал. Выровняйте ведущий и ведомый
шкивы и затяните стопорные винты. Во время натяжения может произойти сдвиг шкива с сторону
от выравнивания. Для максимального срока службы клинового ремня, ведомый шкив должен быть
установлен строго перпендикулярно к приводному валу, а также выровнен по отношению к
ведущему шкиву. Установите клиновые ремни на ведущий и ведомый шкивы.
Кронштейны
монтажной рамы
Гайки
В. домкрат
Регулировочная
пластина
Оп. плита
