6.
Сборка
PNEG-763
RU Цепные Конвейеры Серии 2
23

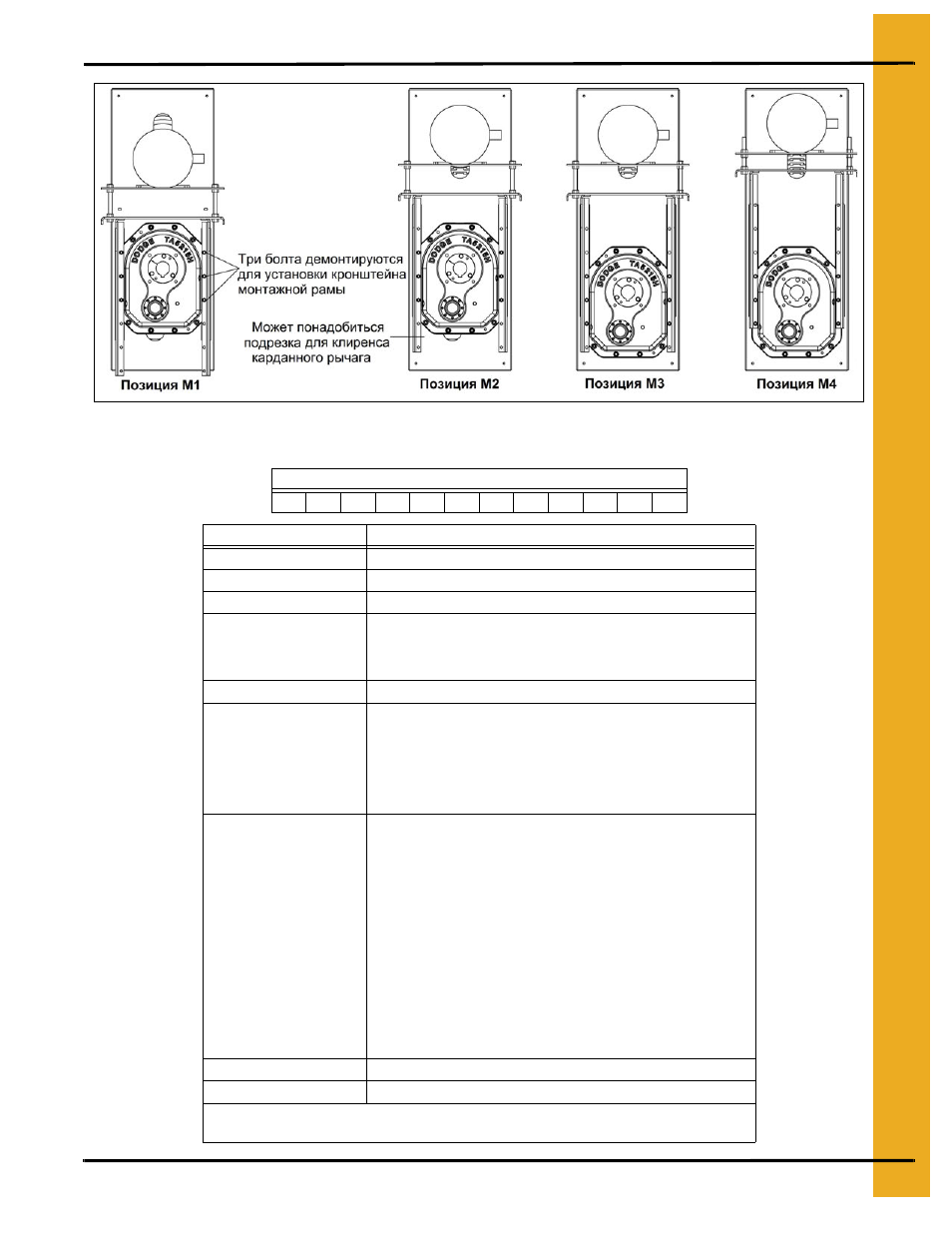

Расшифровка позиций приводного комплекта для определения места установки
монтажной рамы
№ Позиции по порядку
1 2 3 4 5 6 7 8 9 10 11 12
№ Позиции по порядку Описание
Позиция №1 “D” обозначает "приводной комплект"
Позиция №2 Мощность, л/с
Позиция №3 и №4 Выходная частота вращения, об/мин
Позиция №5 Входная частота вращения, об/мин (x 100)
“8” = 1750 об/мин @ 60 HTZ
“5” = 1450 об/мин @ 50 HTZ
Позиция №6 Производитель; “T” для редукторов TAII
Позиция №7 Конфигурация монтажной рамы:
“1” = Позиция M1
“2” = Позиция M2
“3” = Позиция M3
“4” = Позиция M4
Позиция №8 Размер отверстия втулки редуктора. Смотрите по
буквеному коду ниже.
“A” = 1-7/16"
“B” = 1-15/16"
“C” = 2-3/16"
“D” = 2-7/16"
“E” = 2-15/16"
“F” = 3-7/16"
“G” = 3-15/16"
“H” = 4-7/16"
“I” = 4-15/16"
Позиция №9 Передача: “V” = клиноременная. “H” = зубчатая ременная.
Позиция №10 Класс привода (“1” или “2”).
*Когда поставляется привод на 100 л/с или более, последовательность букв
передвигается на 1 букву вправо.
Рисунок 6R
