6.
Сборка
PNEG-763
RU Цепные Конвейеры Серии 2
25
Регулировка Натяжения Клинового Ремня
Регулировка осуществляется посредством натяжения шестигранных гаек, расположенных на
четырёх (4) винтовых домкратах монтажной рамы. Регулируйте монтажную раму равномерно
на всех четырёх винтах для сохранения выравнивания вала. Во время монтажа ремни должны
лежать свободно. После натяжения ремней затяните верхнюю гайку на винтовых домкратах
для фиксации монтажной рамы. При правильном натяжении степень прогиба ремня составляет
1/64" на 1" пролёта (0.4 мм на 25 мм) в центре ремня по центрам шкивов.
(
См. Рисунок 6U.)

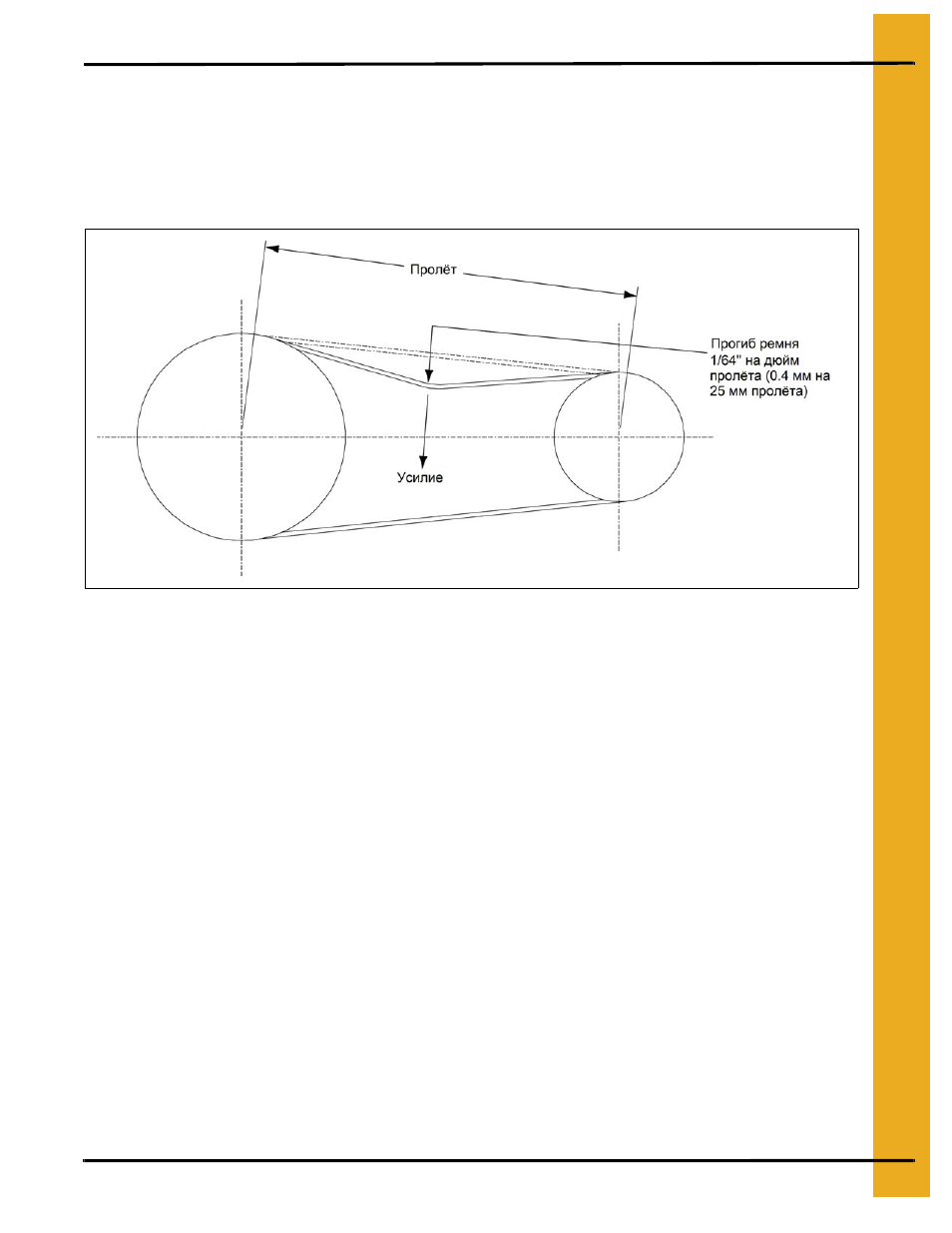

Рисунок 6U
Передняя Панель Защитного Кожуха
Установите переднюю панель защитного кожуха на четыре (4) угловые монтажные стойки.
Закрепите поставлеными шайбами и гайками.
Смазка Редуктора
Залейте в редуктор масло, рекомендуемое производителем редуктора.
Примечание: Слишком большое натяжение ремня укорачивает его срок службы.
Регулярно проверяйте натяжение ремня в первые 24-48 часов работы.
Пример степени прогиба ремня, пошаговый расчёт:
Пролёт 3-1/2' (1067 мм) = Прогиб 21/32" (16.7 мм)
1. 3-1/2'
(1067 мм) = 42" (1067 мм) (Пролёт)
2. 1/64"
(0.4 мм) = 0.015625" (0.4 мм) (Прогиб ремня на дюйм пролёта)
3. 42"
(1067 мм) x 0.015625" (0.4 мм) = 0.65625" (16.7 мм) (Пролёт x Прогиб ремня)
4. 0.65625"
(16.7 мм) = 21/32" (16.7 мм) (Прогиб для Пролёта 3-1/2" (1067 мм)
