6.
Сборка
PNEG-763
RU Цепные Конвейеры Серии 2
19

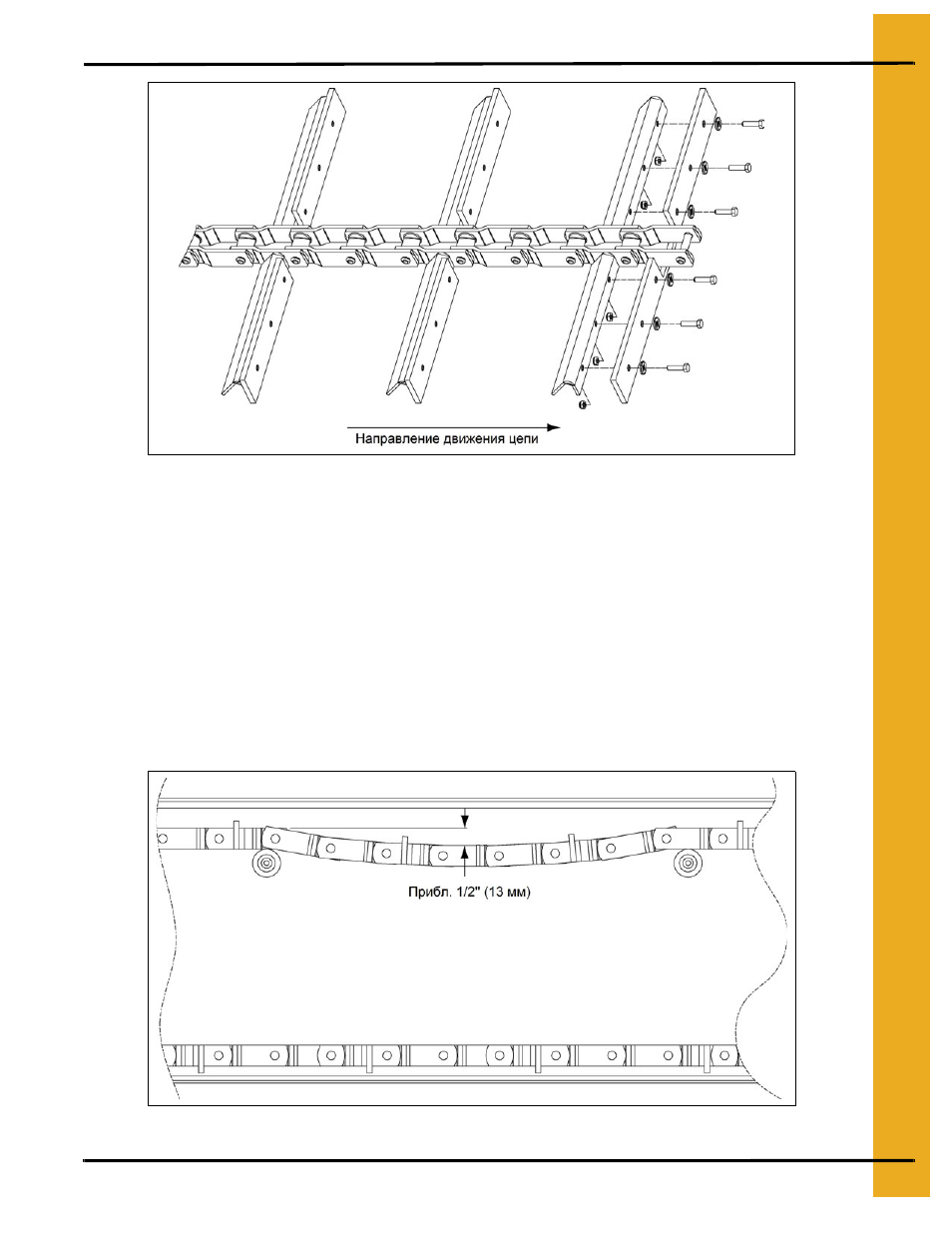

Рисунок 6I Скребковая цепь с шагом 4'' (102 мм)
Натяните тяговую цепь, используя болты, расположенные с каждой стороны хвостовой секции,
либо на головном устройстве натяжения. Для конвейеров с роликовыми направляющими, цепь
считается правильно натянутой с допустимой слабиной цепи максимум 1/2'' (13 мм) в средней точке
между роликами
(
См. Рис. 6J.) Для конвейеров с рельсовыми направляющими, цепь также должна
немного отходить вверх при достаточном натяжении. После натяжения цепи проверьте, чтобы
головной и хвостовой валы были ровными к стенкам корпуса. Если валы не ровные, ослабьте
натяжение двух (2) регулировочных болтов до выравнивания валов. Зафиксируйте регулировочные
болты, затянув шестигранные гайки против поперечного C-образного канала.
Проверните цепь, теперь на звёздочках, минимум в один полный оборот. Проверьте, что цепь и
скребки не цепляются на фланцах и не трутся о боковины корпуса из-за неправильной отцентровки
звёздочек внутри корпуса. Дайте цепи пройти период "приработки", чтобы она стала на место. После
приработки цепи остановите устройство, отключите электропитание. Проверьте состояние цепи, при
необходимости снова выполните натяжение, удалите лишние участки цепи. Повторите процедуру
запуска.
Рисунок 6J
