Установка Двигателя и Редуктора с Карданным Рычагом
Рисунок 6M
Установка Талрепа Карданного Рычага
Установите винтовую стяжку (талреп) карданного рычага между двумя пластинами в нижней
Закрепите при помощи болта с шайбами и
(
См. Рис. 6N на Стр. 22.)
Прикрепите другой конец к кронштейну
карданного рычана на конвейере при помощи двух (2) болтов, шайб и гаек. Затяните карданный
рычаг вращением талрепа.
(
См. Рис. 6Q на Стр. 22.)
Отрегулируйте положение редуктора.
Установка Кронштейна Карданного Рычага
При заказе привода в составе с ковейером, в поставке идет кронштейн карданного рычага.
Для лёгкости установки в кронштейне уже проделаны отверстия. Начните установку с
определения места установки кронштейна по отношению к допустимой степени удлинения
карданного рычага. Кронштейн будет выступать с той же стороны конвейера, где находится
головной вал. При необходимости демонтируйте (4) болта внизу пластины секции конвейера.
Примечание: Просверлите (4) отверстия внизу пластины секции конвейера для установки
крепежа 5/8'' (16 мм). Закрепите кронштейн карданного рычага к конвейеру, используя (4)
болта 5/8" (16 мм). НЕ используйте демонтированные болты 3/8" (9.5 мм).
Установите редуктор на головной вал, используя инструкции
Странице 20
.
Далее, подберите размер крепежа к карданному рычагу редуктора. Используйте этот крепёж
для закрепления карданного рычага к кронштейну. Затяните весь крепёж должным образом.
Кронштейн карданного рычага монтируется к первой промежуточной секции. Выберите место
установки кронштейна под секцией, совместив его с существующими отверстиями в стенке
промежуточной секции, так чтобы участок талрепа к редуктору в вертикальном положении был
как можно короче.
(
См. Рисунок 6P на Стр. 22.)

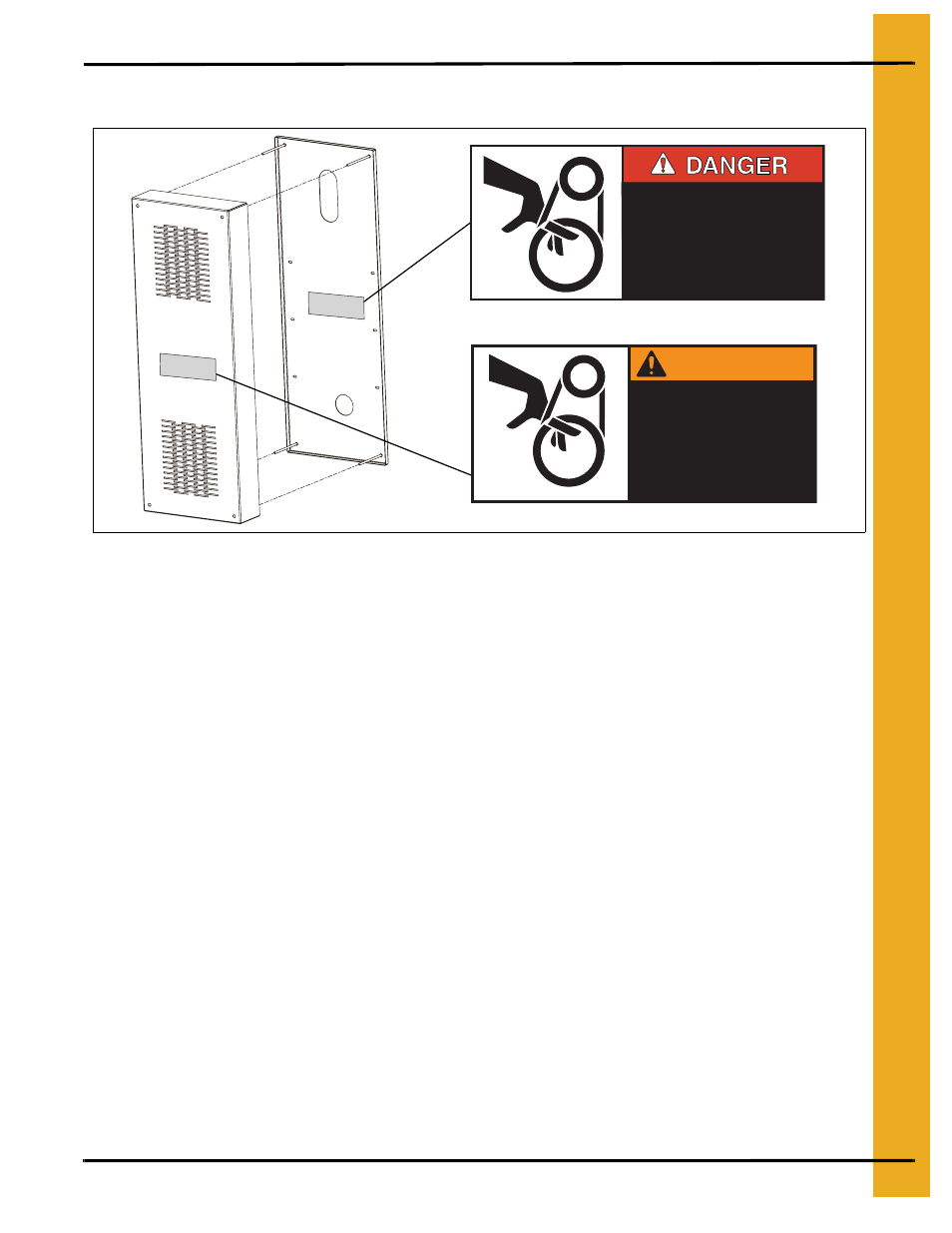

DC-995
DC-994
ОПАСНОСТЬ ТРАВМЫ!
Не приближайте руки к
вращающимся деталям.
Не снимайте защиту
ремня. Отключайте
питание до обслуживания.
DC-994
WARNING
ОПАСНОСТЬ ТРАВМЫ!
Не приближайте руки к
вращающимся деталям.
Не снимайте защиту
ремня. Отключайте
питание до обслуживания.
DC-995
DC-995
DC-994
Кожух ременной
передачи
