Исполнение В
4
6
1
3
2
5
9
8
7
10
11

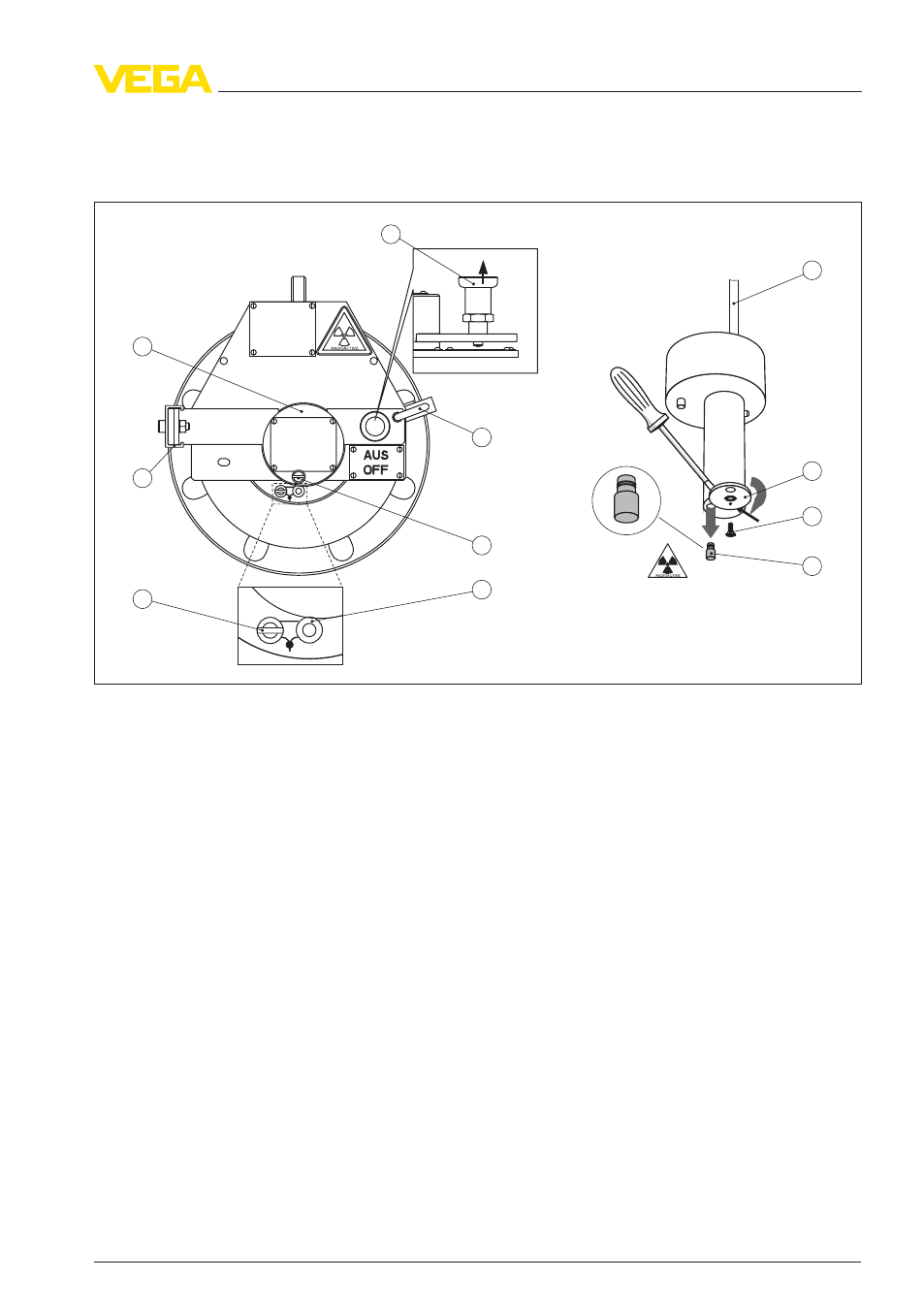

Рис. 6: Замена источника - VEGASOURCE Исполнение B
1
Висячий замок
2
Стопорный винт
3
Фиксатор
4
Предохранительная скоба
5
Стопорный штифт
6
Винт с радиальными отверстиями
7
Предохранительный винт - капсула источника (вариант)
8
Защитная пластина
9
Капсула источника
10
Держатель препарата
11
Удлинительная штанга (M8), вариант
Для замены источника в держателе в исполнении B требуется
следующий инструмент:
l
Ключ для висячего замка
l
Торцовый шестигранный ключ (размер 5)
l
Торцовый шестигранный ключ, размер 2,5 (вариант)
l
Отвертка для винтов со шлицевой головкой, размер 1,5 x 10
l
Боковые кусачки
l
Захват или манипулятор для капсулы источника
l
Возможно, удлинительная штанга М8
Требумый инструмент
