Инструкция по эксплуатации VEGA VEGASOURCE 35 Emitter loading and exchange
Страница 23
Для замены источника в держателе в исполнениях M и N
требуется следующий инструмент:
l
Ключи для висячих замков
l
Торцовый шестигранный ключ (размер 4)
l
Торцовый шестигранный ключ, размер 2,5 (вариант)
l
Отвертка для винтов с шлицевой головкой (размер 4 мм)
l
Боковые кусачки
l
Захват или манипулятор для капсулы источника
l
Выключить сжатый воздух и удалить подводящие линии.
Защитный держатель источника должен при этом находиться
в положении AUS-OFF (ВЫКЛ)
l
Положение приводного блока AUS-OFF (ВЫКЛ) запереть
висячим замком функции переключения (1)
l
Снять висячий замок (3)
l
Боковыми кусачками удалить пломбу (4) с накладки и
вытащить пломбировочную проволоку
l
Ослабить крепежные винты (2) (3 шт.)
l
Приводной блок целиком снять вверх
l
Ослабить крепежные винты (5) (3 шт.)
l
Квадратную цапфу с фланцем (11) снять вверх
12
13
8
14
13

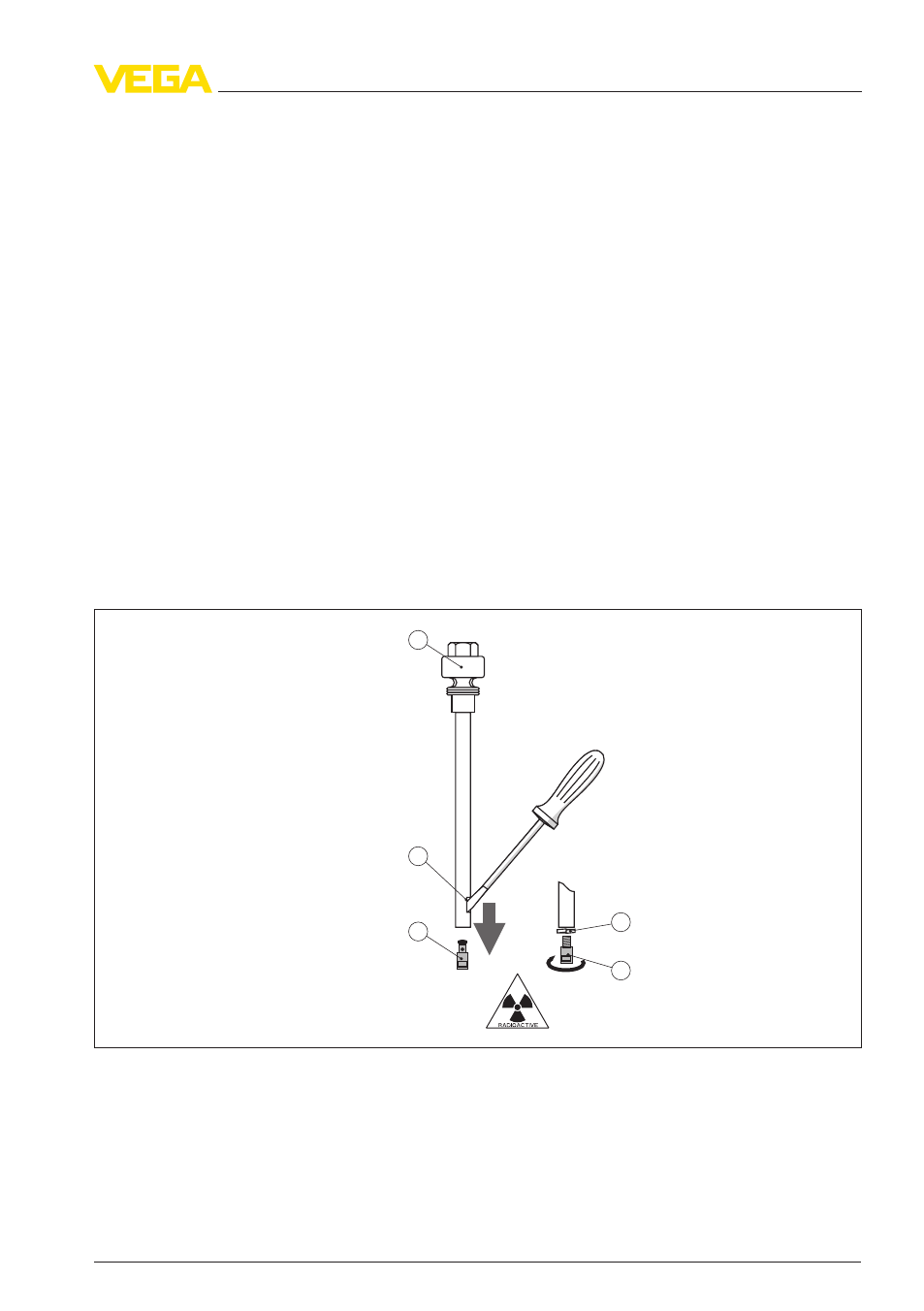

Рис. 19: Замена источника - Держатель источника VEGASOURCE Исполнение M, N
8
Держатель препарата
12
Шлиц
13
Капсула источника
14
Пружинная шайба
Требумый инструмент
Демонтаж приводного
блока и квадратной
цапфы
Зарядка и замена источника • VEGASOURCE 31 35
23
2
Зарядка или замена источника излучения
39155
-
RU
-110222
