Навесить и запереть висячий замок (3), чтобы защитить
капсулу источника от несанкционированного доступа
l
Поставить новую пломбу (4)
l
Подключить линии сжатого воздуха и подводящие линии -
при этом линии сжатого воздуха должны быть не под
давлением. См. Руководство по эксплуатации защитного
держателя источника
l
Снять висячий замок функции переключения (1)
l
Зарядка или замена источника выполнена.
2.6
Исполнение M, N
10
3
1
7
6
5
9
8
10
11
2
8
4

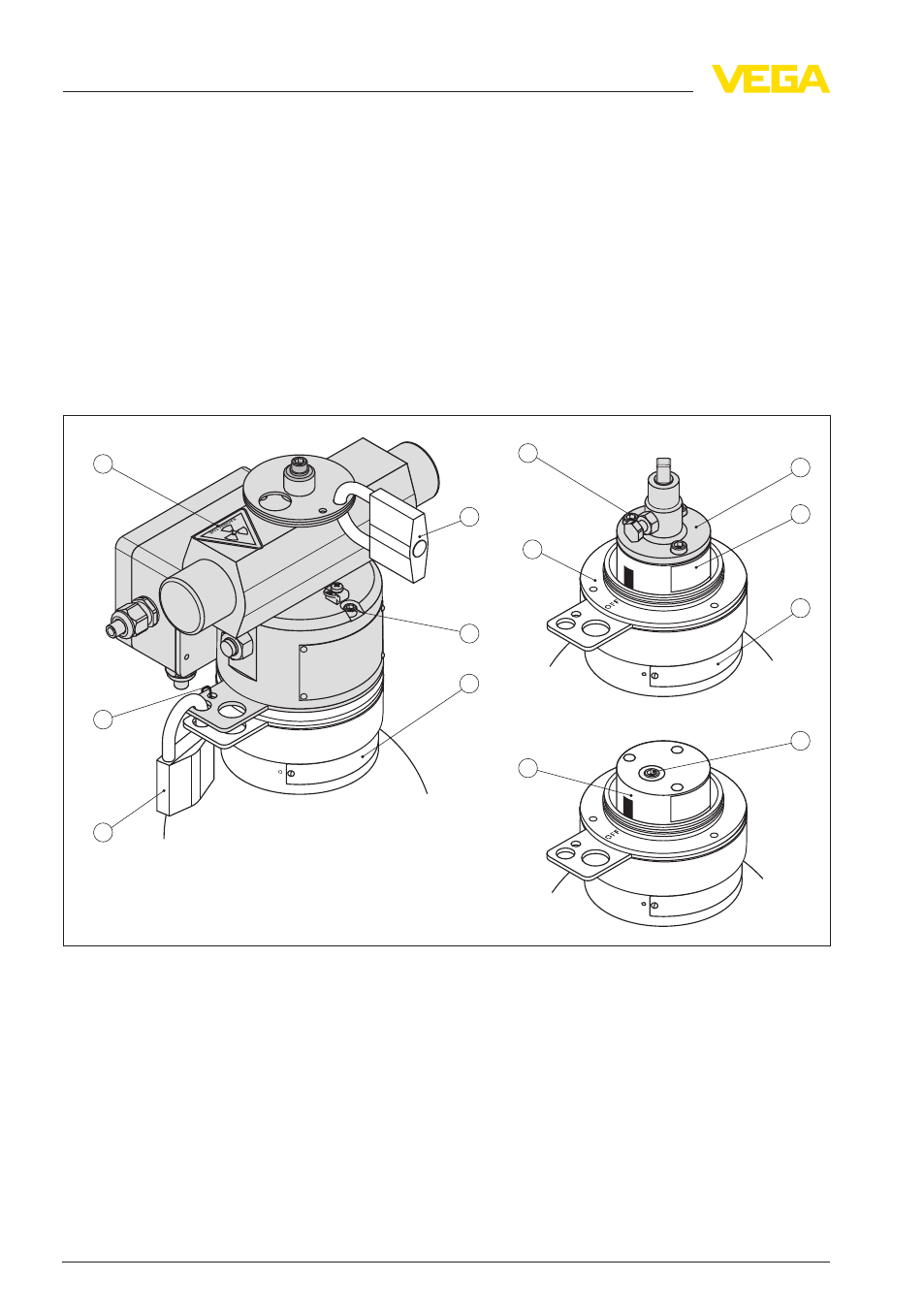

Рис. 18: Замена источника - VEGASOURCE Исполнение M, N
1
Висячий замок - функция переключения
2
Крепежные винты - блок привода
3
Висячий замок
4
Пломба
5
Крепежный винт
6
Приемник держателя препарата
7
Переходная шайба
8
Держатель препарата
9
Типовой шильдик - Держатель источника
10
Самоклеящийся типовой шильдик - Источник излучения
11
Квадратная цапфа с фланцем
A
Маркирующая стрелка
