4 исполнение d – Инструкция по эксплуатации VEGA VEGASOURCE 35 Emitter loading and exchange
Страница 15
Advertising
2.4
Исполнение D
EIN
ON
AUS
OFF
AUS
OFF
EIN
ON
AUS
OFF
AUS
OFF
3
6
7
9
5
8
7
5
4
1
2

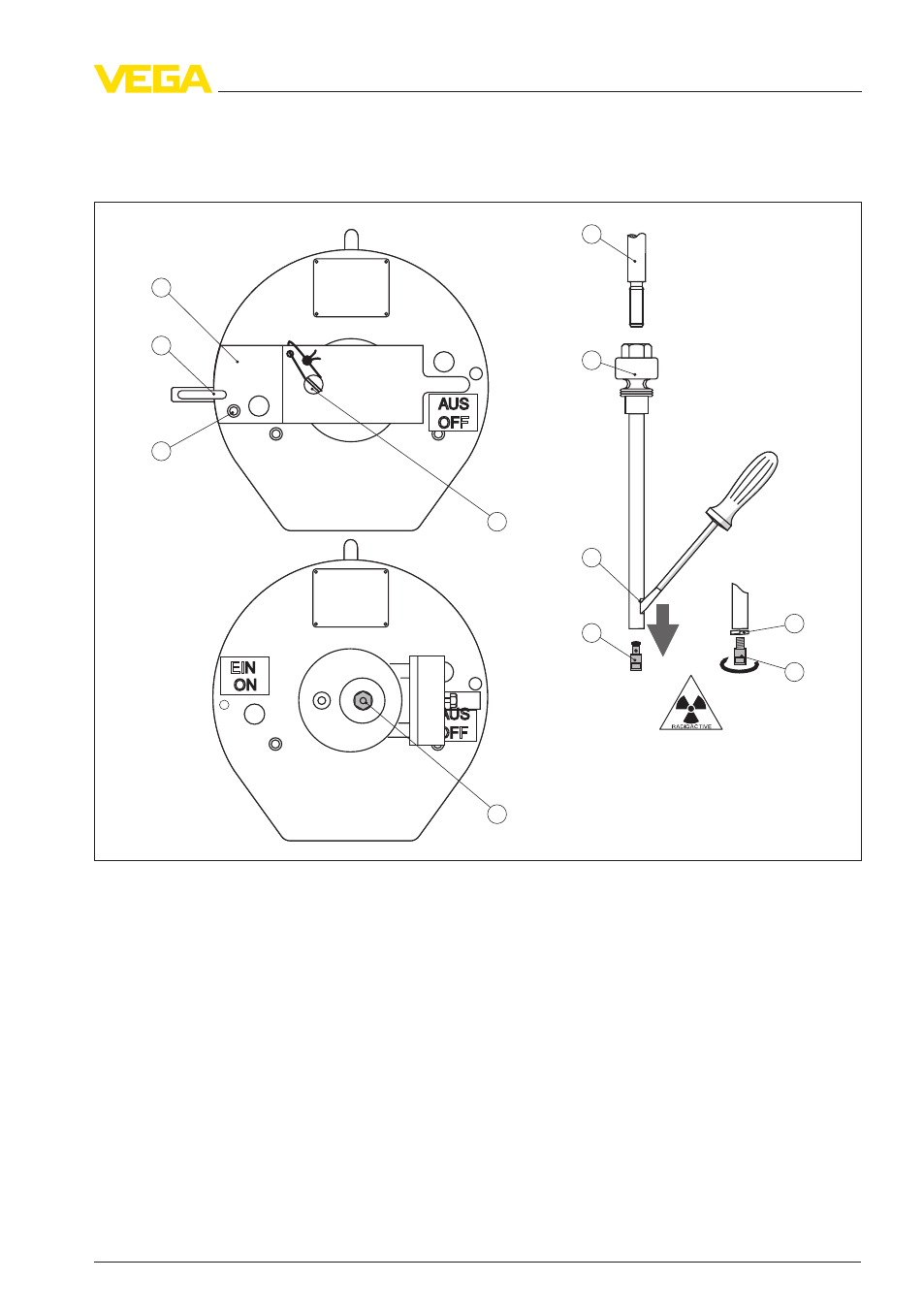

Рис. 12: Замена источника - VEGASOURCE Исполнение D
1
Висячий замок
2
Стопорный винт
3
Винт с радиальными отверстиями
4
Крепежная скоба
5
Держатель препарата
6
Шлиц
7
Капсула источника
8
Пружинная шайба
9
Удлинительная штанга (M6), вариант
Для замены источника в держателе в исполнении D требуется
следующий инструмент:
l
Ключ для висячего замка
l
Гаечный ключ, размер 13
l
Торцовый шестигранный ключ (размер 5)
Требумый инструмент
Зарядка и замена источника • VEGASOURCE 31 35
15
2
Зарядка или замена источника излучения
