3 исполнение с – Инструкция по эксплуатации VEGA VEGASOURCE 35 Emitter loading and exchange
Страница 12
2.3
Исполнение С
1
8
4
2
3
7
6
8
9
5

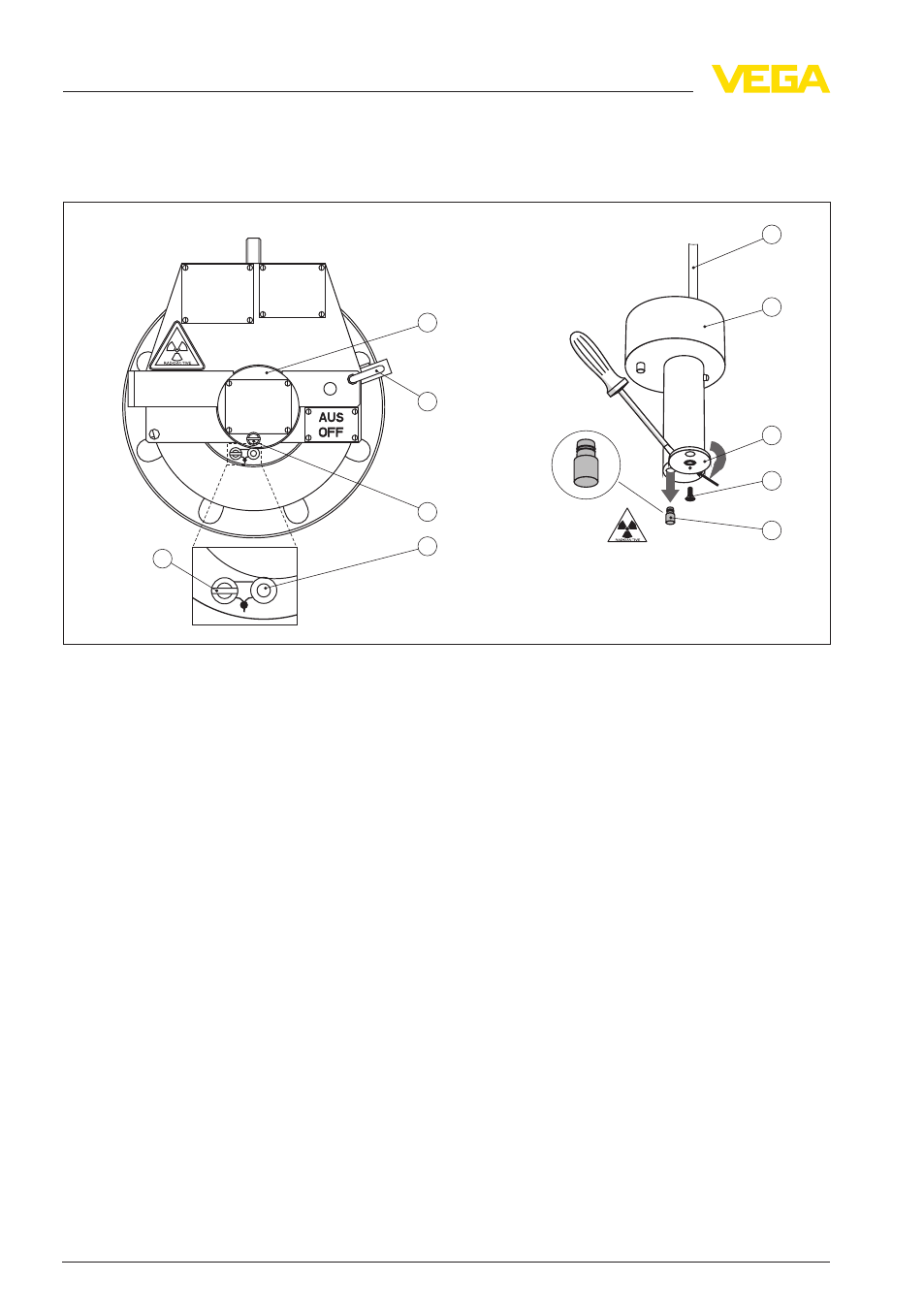

Рис. 9: Замена источника - VEGASOURCE Исполнение C
1
Висячий замок
2
Стопорный винт
3
Стопорный штифт
4
Винт с радиальными отверстиями
5
Предохранительный винт - капсула источника (вариант)
6
Защитная пластина
7
Капсула источника
8
Держатель препарата
9
Удлинительная штанга (M8), вариант
Для замены источника в держателе в исполнении C требуется
следующий инструмент:
l
Ключ для висячего замка
l
Торцовый шестигранный ключ (размер 5)
l
Торцовый шестигранный ключ, размер 2,5 (вариант)
l
Отвертка для винтов со шлицевой головкой, размер 1,5 x 10
l
Боковые кусачки
l
Захват или манипулятор для капсулы источника
l
Возможно, удлинительная штанга М8
l
Снять висячий замок (1)
l
Стопорный винт (2) ослабить с помощью отвертки для винта
со шлицевой головкой (размер 1,5 x 10)
Требумый инструмент
Извлечение держателя
препарата
12
Зарядка и замена источника • VEGASOURCE 31 35
2
Зарядка или замена источника излучения
