Страница 6
2
Зарядка или замена источника
излучения
2.1
Исполнение А
1
8
7
9
6
5
4
2
3

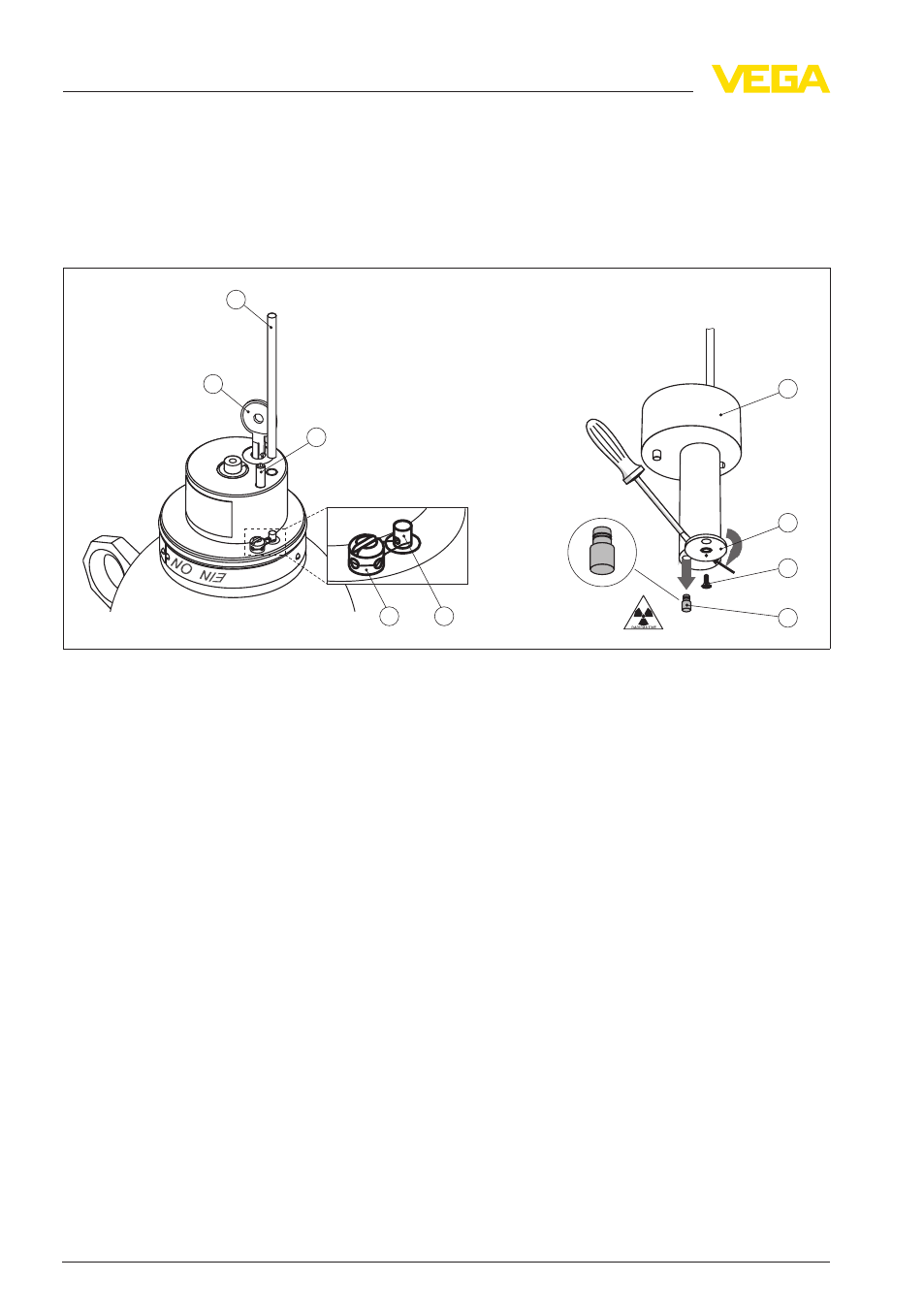

Рис. 4: Замена источника - VEGASOURCE Исполнение A
1
Удлинительная штанга (M8), вариант
2
Вставной замок с ключом
3
Стопорный винт
4
Стопорный штифт
5
Винт с радиальными отверстиями (пломбируемый)
6
Предохранительный винт - капсула источника (вариант)
7
Защитная пластина
8
Капсула источника
9
Держатель препарата
Для замены источника в держателе в исполнении А требуется
следующий инструмент:
l
Ключ для вставного замка
l
Торцовый шестигранный ключ (размер 5)
l
Торцовый шестигранный ключ, размер 2,5 (вариант)
l
Отвертка для винтов со шлицевой головкой, размер 1,5 x 10
l
Боковые кусачки
l
Захват или манипулятор для капсулы источника
l
Возможно, удлинительная штанга М8
l
Снять защитную крышку (см. Руководство по эксплуатации
защитного держателя источника)
l
Удлинительную штангу (1) с резьбой М8 ввернуть в
резьбовое гнездо держателя препарата. Таким удлинением
можно увеличить расстояние до источника.
Требумый инструмент
Извлечение держателя
препарата
6
Зарядка и замена источника • VEGASOURCE 31 35
