Инструкция по эксплуатации VEGA VEGASOURCE 35 Emitter loading and exchange
Страница 21
2
1
4
3
5
2

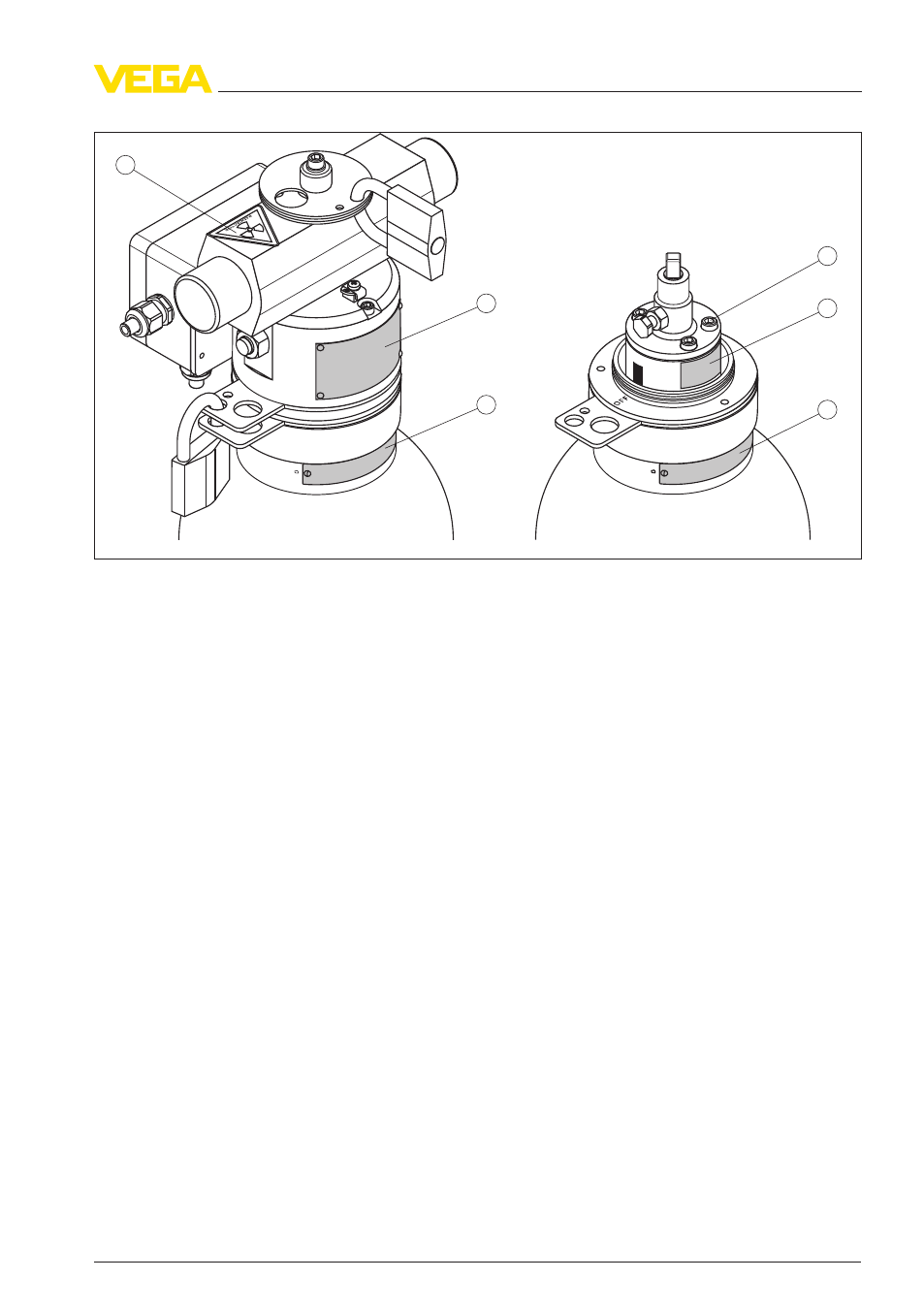

Рис. 17: Крепление табличек
1
Типовой шильдик - Держатель источника
2
Типовой шильдик - Источник излучения
3
Самоклеящийся типовой шильдик - Источник излучения
4
Самоклеящаяся табличка "Радиоактивно"
5
Зажимные винты
A
Маркирующая стрелка
B
Сопоставленные накладки
l
Нанести маркировку на самоклеящуюся табличку (48 x 30 мм)
и наклеить ее на держатель препарата
l
Нанести маркировку на табличку (107 x 17 мм) и прикрепить
ее с помощью двух гвоздей для металла на шейку защитного
держателя источника
l
Наклеить самоклеящуюся табличку "Радиоактивно" на
указанную позицию держателя источника (если такой
таблички нет)
l
Квадратную цапфу с фланцем (11) закрепить четырьмя
зажимными винтами (5). Маркирующая стрелка (A)
держателя препарата (6) находится над маркировкой OFF на
переходной шайбе (7)
l
Затянуть зажимные винты (5)
l
Проверить, что защитный держатель источника находится в
положении OFF. Маркирующая стрелка (A) держателя
препарата (6) должна находиться над маркировкой OFF на
переходной шайбе (7)
l
Приводной блок целиком надеть сверху, при этом обратить
внимание, что обе накладки переходной шайбы и блока
привода стоят друг над другом (B)
l
Приводной блок закрепить тремя крепежными винтами
приводного блока (2)
Монтаж квадратной
цапфы и приводного
блока
Зарядка и замена источника • VEGASOURCE 31 35
