Инструкция по эксплуатации VEGA VEGASOURCE 35 Emitter loading and exchange
Страница 10
l
Снять висячий замок (1)
l
Стопорный винт (2) ослабить с помощью отвертки для винта
со шлицевой головкой (размер 1,5 x 10)
l
Вытянуть фиксатор (3)
l
Снять предохранительную скобу (4)
l
Боковыми кусачками удалить пломбу между стопорным
штифтом (5) и винтом с радиальными отверстиями (6) и
вытащить пломбировочную проволоку
l
Винт с радиальными отверстиями (5) вывернуть отверткой
для винтов со шлицевой головкой, размер 1,5 x 10
l
Вдавить стопорный штифт (5) и повернуть над ним
поворотный бугель
l
Поворотный бугель привести в положение для выемки

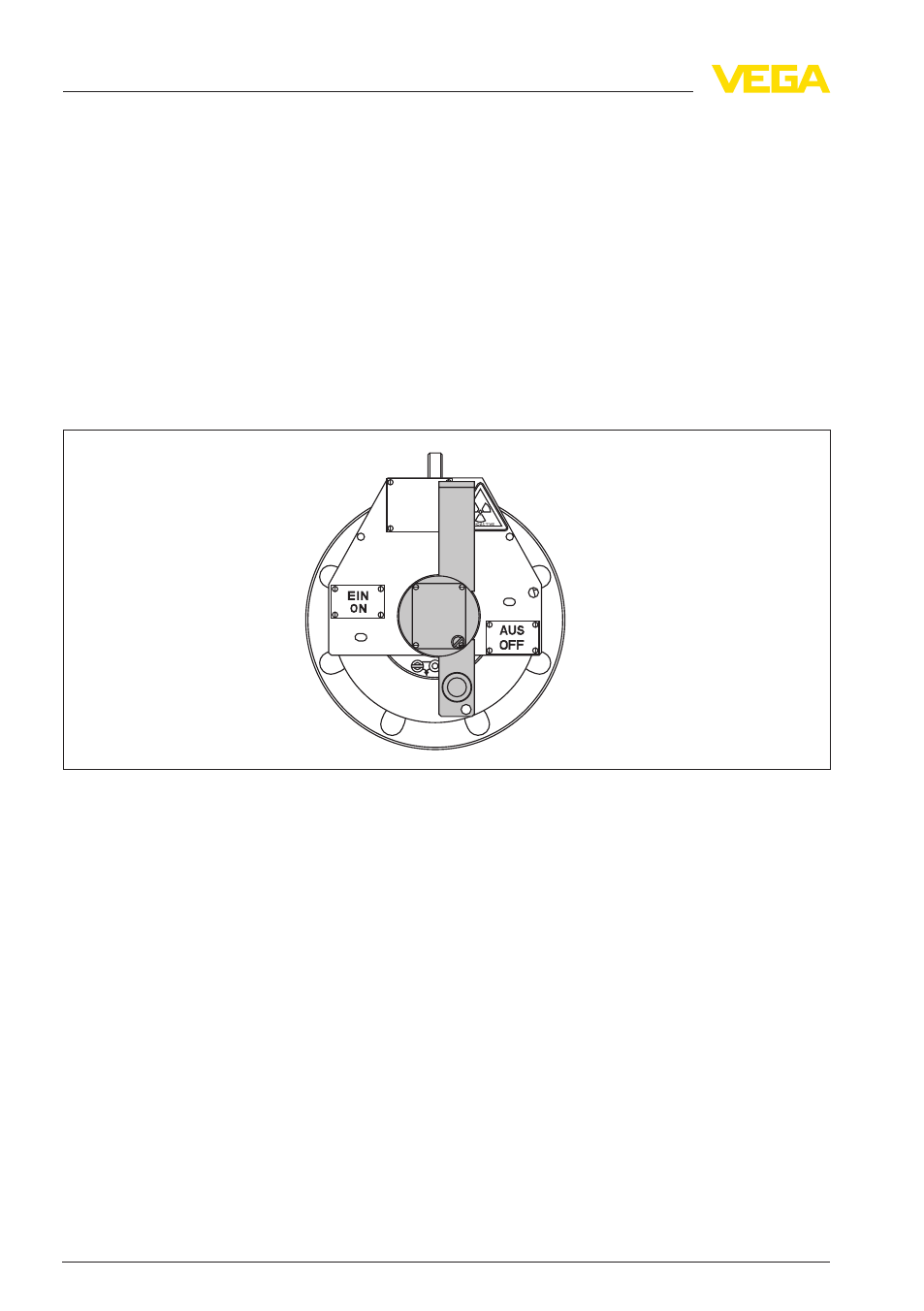

Рис. 7: VEGASOURCE - исполнение B в положении для выемки
l
Удлинительную штангу (11) с резьбой М8 ввернуть в
резьбовое гнездо держателя препарата (10). Таким
удлинением можно увеличить расстояние до источника.
l
Вынуть держатель препарата (10)
l
Если имеется, удалить предохранительный винт (7) с
помощью торцового шестигранного ключа (размер 2,5)
l
Защитную пластину (8) спереди на тонком цилиндре
держателя препарата (10) отвернуть в сторону. Для этого
защитную пластину (8) слегка приподнять маленькой
отверткой
l
Только при замене источника: дать капсуле с источником (9)
выпасть наружу вниз в экранированный контейнер
l
Вставить новую капсулу источника (9) и закрыть защитную
пластину (8). Для зарядки капсулы использовать подходящий
захватный инструмент или манипулятор
l
Завернуть предохранительный винт (7) (вариант)
Извлечение держателя
препарата
Зарядка или замена
источника
10
Зарядка и замена источника • VEGASOURCE 31 35
2
Зарядка или замена источника излучения
