Инструкция по эксплуатации VEGA VEGASOURCE 35 Emitter loading and exchange
Страница 19
l
Ключи для висячих замков
l
Торцовый шестигранный ключ (размер 4)
l
Торцовый шестигранный ключ, размер 2,5 (вариант)
l
Отвертка для винтов с шлицевой головкой (размер 4 мм)
l
Боковые кусачки
l
Захват или манипулятор для капсулы источника
l
Выключить сжатый воздух и удалить подводящие линии.
Защитный держатель источника должен при этом находиться
в положении AUS-OFF (ВЫКЛ)
l
Положение приводного блока AUS-OFF (ВЫКЛ) запереть
висячим замком функции переключения (1)
l
Снять висячий замок (3)
l
Боковыми кусачками удалить пломбу (4) с накладки и
вытащить пломбировочную проволоку
l
Ослабить и удалить крепежные винты приводного блока (2)
(3
шт., шестигранное углубление, размер 4). Винты имеют
разную длину
l
Приводной блок целиком снять вверх
l
Зажимные винты (5) только ослабить (4 шт.) - винты не
вывертывать
l
Квадратную цапфу с фланцем (11) снять вверх
14
13
6
12

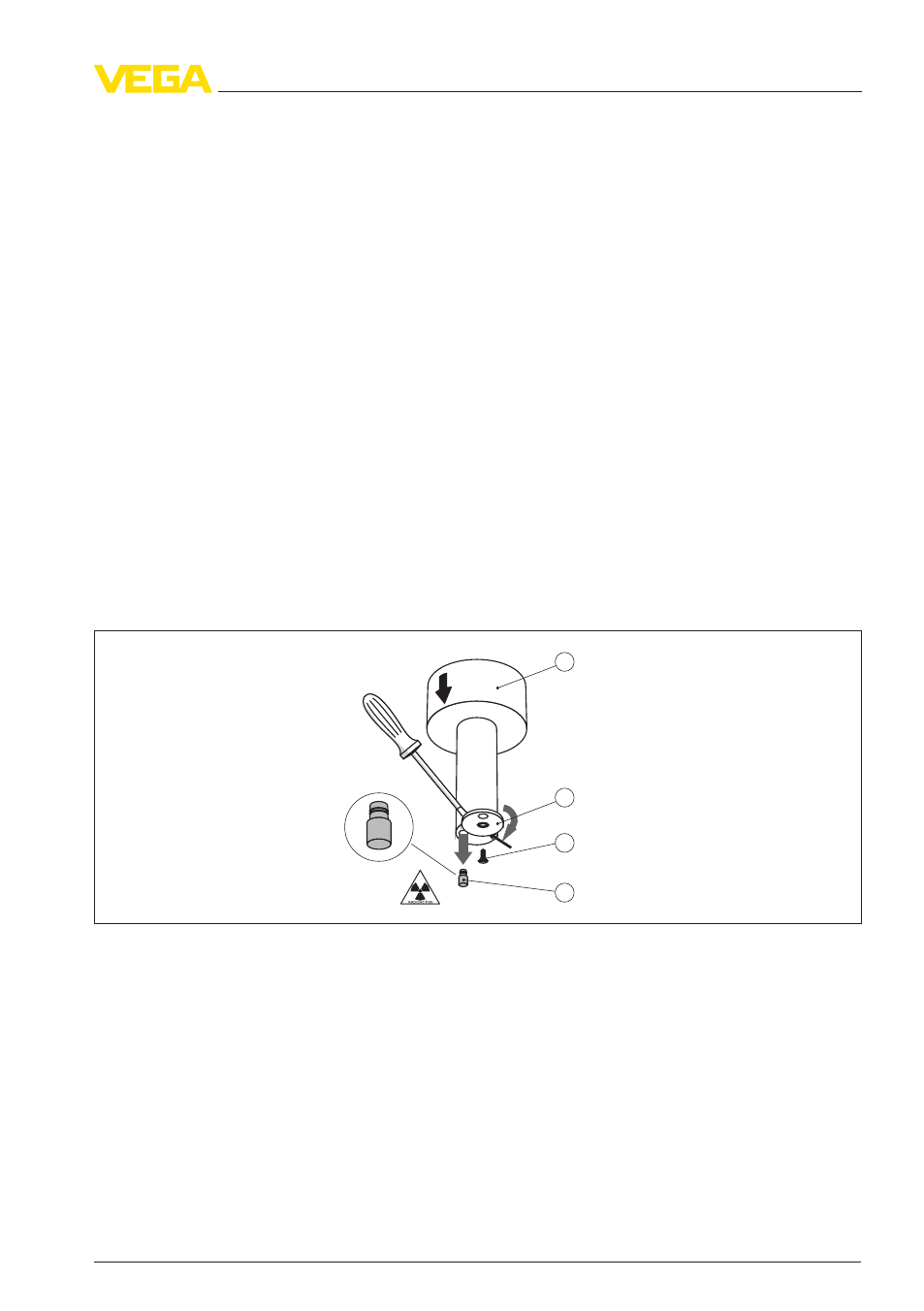

Рис. 16: Замена источника - Держатель источника VEGASOURCE Исполнение K, L
6
Держатель препарата
12
Предохранительный винт - капсула источника (вариант)
13
Защитная пластина
14
Капсула источника
A
Маркирующая стрелка
l
Предохранительный винт (8) ослабить торцовым
шестигранным ключом (размер 4)
l
Держатель препарата (6) повернуть на ¼-оборота против
часовой стрелки и вытащить из защитного держателя
источника. Маркирующая стрелка (A) находится над
маркировкой OFF на переходной шайбе (7)
Демонтаж приводного
блока и квадратной
цапфы
Зарядка или замена
источника
Зарядка и замена источника • VEGASOURCE 31 35
19
2
Зарядка или замена источника излучения
39155
-
RU
-110222
