l
Нанести маркировку на табличку (55 x 45 мм) и прикрепить ее
с помощью четырех гвоздей для металла на крепежную скобу
l
Наклеить самоклеящуюся табличку "Радиоактивно" на
указанную позицию держателя источника (если такой
таблички нет)
l
Зарядка или замена источника выполнена.
2.5
Исполнение K, L
11
3
1
7
6
5
9
8
10
11
2
9
4

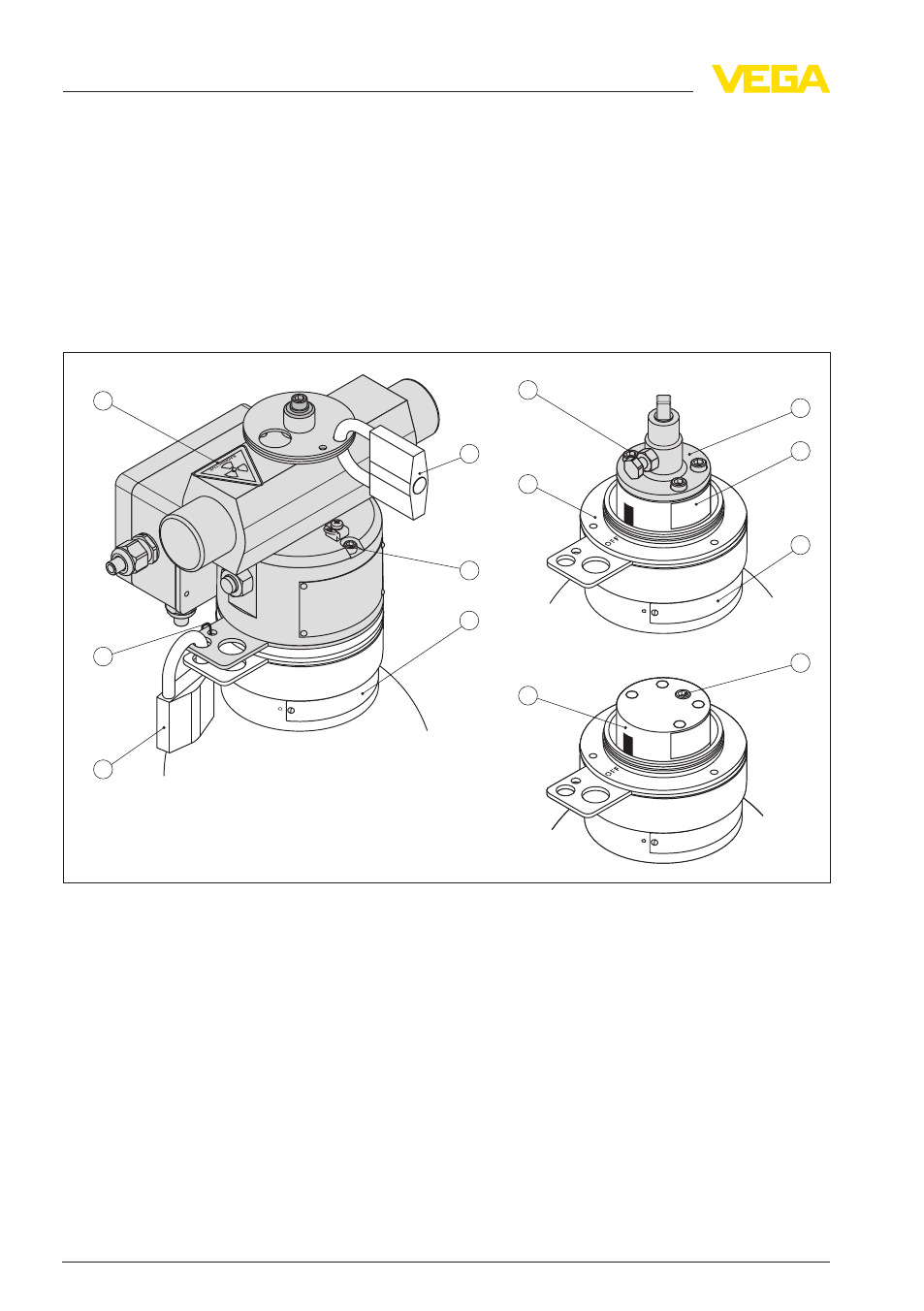

Рис. 15: Замена источника - VEGASOURCE Исполнение K, L
1
Висячий замок - функция переключения
2
Крепежные винты - блок привода
3
Висячий замок
4
Пломба
5
Зажимные винты
6
Держатель препарата
7
Переходная шайба
8
Предохранительный винт
9
Типовой шильдик - Держатель источника
10
Самоклеящийся типовой шильдик - Источник излучения
11
Квадратная цапфа с фланцем
A
Маркирующая стрелка
Для замены источника в держателе в исполнениях K и L
требуется следующий инструмент:
Требумый инструмент
18
Зарядка и замена источника • VEGASOURCE 31 35
2
Зарядка или замена источника излучения
