Емкостные измерительные зонды EL ...
41
Обнаружение ошибок
б. Значение (силы) тока > 22 мА
- Проконтролируйте все присоединения и соединительные линии к сенсор-
ному датчику.
- Если красная лампа сигнализации повреждения светится и далее, сенсор-
ный датчик отделите от соединительной линии и на этом месте присоеди-
ните сопротивление в 1 кОм.
Если лампа сигнализации повреждения погасла, неисправен сенсорный
датчик. Проверьте присоединенный сенсорный датчик.
- Если красная лампа сигнализации повреждения светится далее, снова
присоедините сенсорный датчик. Блок обработки данных отделите от сое-
динительной линии и на этом входе для сенсорного датчика присоедините
сопротивление в 1 кОм.
- Если и далее светится лампа сигнализации повреждения, блок обработки
данных неисправен. В этом случае отправьте прибор на завод для ремон-
та.
- Если лампа сигнализации повреждения погасла, предположительно име-
ется короткое замыкание в соединительной линии. Проконтролируйте сое-
динительную линию к сенсорномудатчику.
Неисправность
Мероприятия, устранение неисправностей
Сенсорный датчик
Проверка внутренних соединений:
неисправен, измере-
• Отверните крышку корпуса.
ние не реагирует на
• С помощью отвертки с крестовым шлицем освободите три винта и элект-
изменение уровня
ронную вставку выньте из корпуса. С помощью плоскогубцев Вы можете
заполнения
удобно вынуть электронную вставку из корпуса. Для этого электронную
вставку захватите у продолжения разделительной стенки между присое-
динениями сенсорных датчиков.

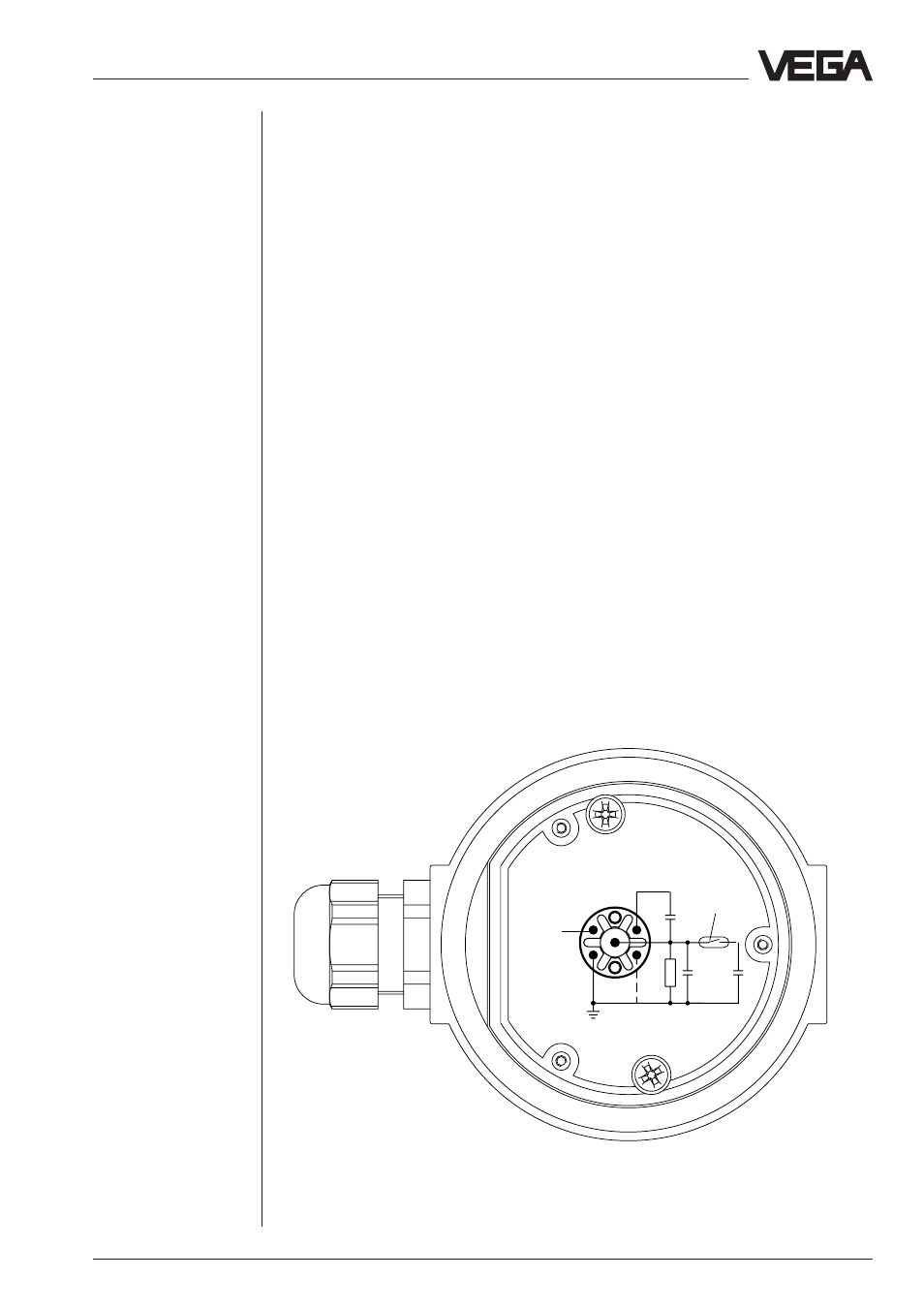

• С помощью ометра (диапазон МОм) измерьте значение сопротивления
между следующими контактами:
1
3
4
C
K
7
6
1M
M
C
C
T
C
T
- Испытательный конденсатор
C
M
- Измерительный конденсатор
C
K
- Компенсирующий конденсатор
Экран
Герметический
магнито-
управляемый
контакт
