22 Емкостные измерительные зонды EL ...
Описание изделия

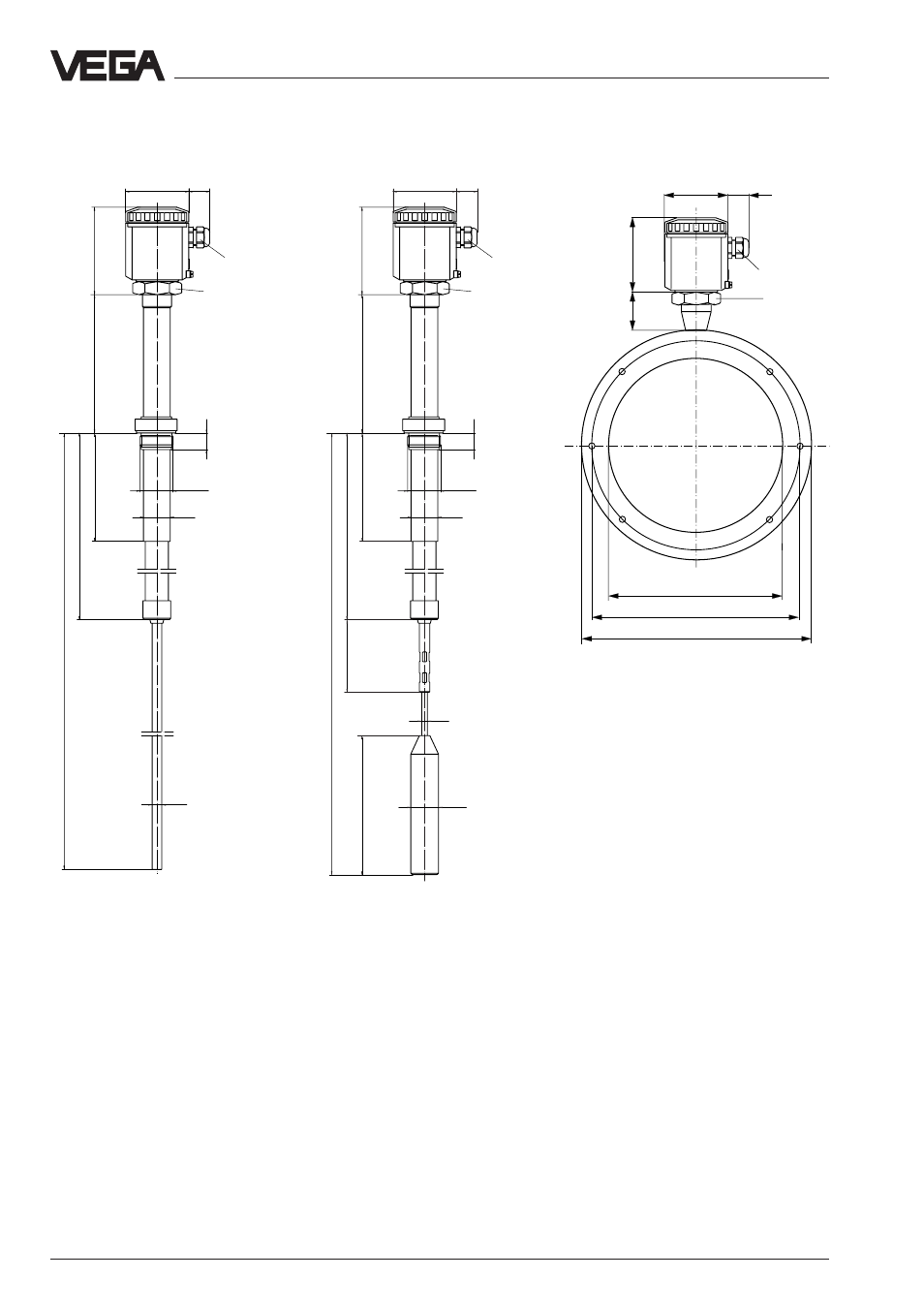

Тип EL 60 (частично изолирован-
ный, измерительный зонд для
измерения высоких температур) Тип EL 61 (частично изолирован-
ный, измерительный зонд для
измерения высоких температур) Тип EL 86
(кольцевой измерительный зонд)
Различные конструкции:
I: мин. 100 мм … макс. 400 мм
k: мин. 160 мм … макс. 450 мм
D: мин. 190 мм … макс. 480 мм
L (мин. 400 мм, макс. 4000 мм)
L1: стандарт 300 мм,
мин. 200 мм,
макс. 1700 мм
L (мин. 600 мм, макс. 4000 мм)
L1: стандарт 300 мм,
мин. 200 мм,
макс. 1700 мм
126
L (min. 400/max. 4000 mm)
Ø 90 ~28
SW 60
Pg 16
G 1½ A
200
180
Ø 38
L1
Ø 15
23
126
L (min. 600/max. 25.000 mm)
ø 90 ~28
SW 60
Pg 16
G 1½ A
200
180
ø 38
L1
ш 8
23
100
200
ш 40
106
65
i
k
D
∅ 90 ~28
