Зонды для непрерывного измерения – Инструкция по эксплуатации VEGA Capacitive electrodes EL …
Страница 28
28
Емкостные измерительные зонды EL ...
L
Груз для компенса-
ции изменений
длины провода

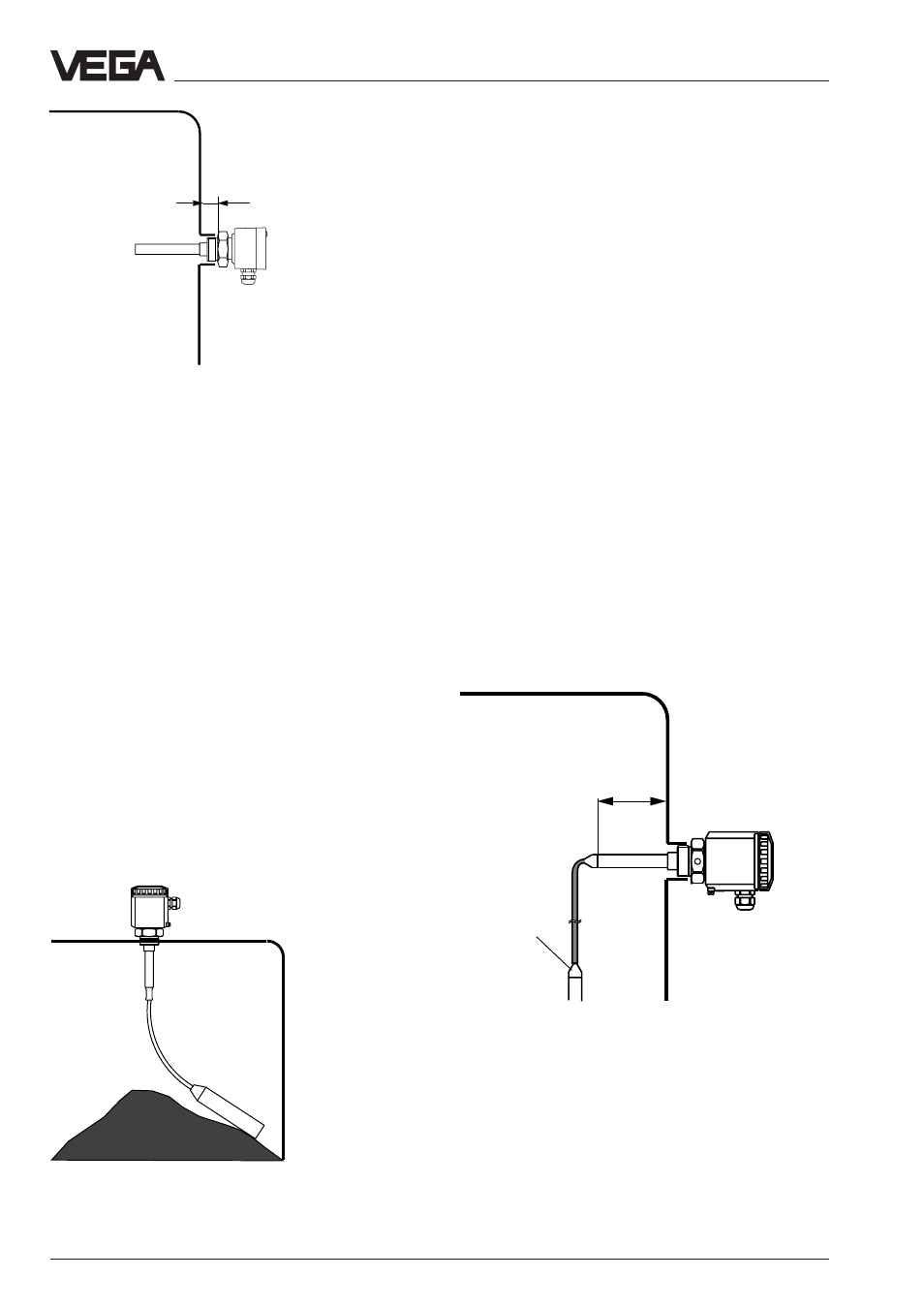

Рис. 2.6 Проволочный измерительный зонд в
насыпных материалах
Монтаж
Проволочный измерительный зонд в
насыпных материалах
Смотря по виду насыпного материала и распо-
ложению и виду заполнения проволочный элект-
род не смотря на натяжной вес может „всплы-
вать“. Электрод (проволока) придавливается на-
сыпным материалом к стенке резервуара или
кверху и это ведет к неправильным измеренным
значениям. Этого необходимо избегать при не-
прерывном измерении уровня заполнения.
В этом случае для фиксирования проволочно-
го электрода используйте груз компенсации изме-
нений длины провода.
При анкеровке проволочного электрода избе-
гайте высоких усилий проводов. Для этого как до-
полнительная принадлежность Вы найдете в на-
шем прейскуранте анкерную (натяжную) пружину,
которая предотвращает перегрузку провода.
Зонды для непрерывного измерения
У измерительных зондов, которые поставляют
непрерывные измеренные значения, электрод
должен быть всегда встроен вертикально. Если
монтаж сверху невозможен по техническим или
технологическим причинам, Вы можете измери-
тельные зонды также встроить сбоку.
Если у места монтажа измерительного зонда
находится встроенная деталь или крыша, Вы
должны проверить, монтируема ли требуемая
длина стержневого измерительного зонда. Если
монтаж стержневого измерительного зонда не-
возможен, используйте проволочный измерите-
льный зонд
В нашем прейскуранте принадлежностей Вы
найдете для этого экранирующую трубу и засып-
ной конус или скошенный стержневой измерите-
льный зонд, с помощью которых измерительный
зонд может быть также смонтирован сбоку. Длину
(L)
экранирующей трубки выберите таким обра-
зом, чтобы между проводом и стенкой резервуа-
ра не смогли образоваться мосты заполнителя и
чтобы провод электрода при движениях заполни-
теля не получил возможности контакта со стенкой
резервуара. Используйте груз для компенсации
изменений длины провода.
Рис. 2.7 Зонды для непрерывного измерения
Рис. 2.5 Стержневые измерительные зонды
макс. 80 мм
