Монтаж

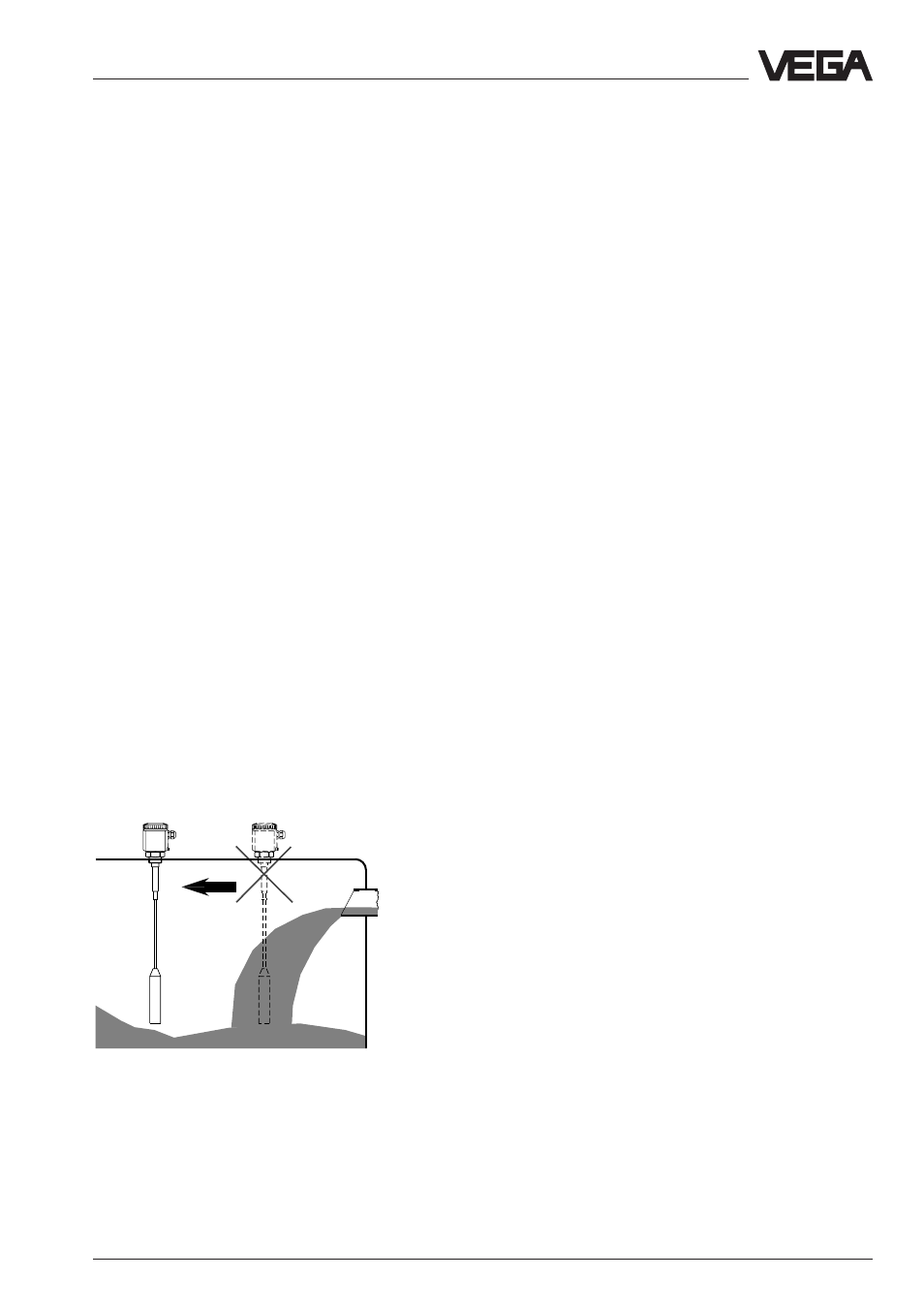

Рис. 2.1 Боковая нагрузка
2 Монтаж
2.1 Указания по монтажу
Общее
Различные заполнители и требования к изме-
рению требуют различных видов монтажа. При
этом Вы должны обратить внимание на отдель-
ные указания.
Длина электрода состояния и поло-
жения пределов
Уже при заказе измерительных зондов обра-
тите внимание, что электрод при желаемой высо-
те/уровне заполнения должен быть достаточно
закрыт соответственно электрическим свойствам
заполнителя (значение диэлектрической прони-
цаемости).
Так, напр., электрод для обнаружения состоя-
ния и положения пределов в масле (
ε
r
~ 2) тре-
бует значительно большего покрытия, чем в воде
(
ε
r
~ 81).
Боковая нагрузка
Следите за тем, чтобы электрод не подвергал-
ся сильным боковым воздействиям. Измеритель-
ный зонд монтируйте у места в резервуаре, где
не может быть встречено наружное воздействие,
как, напр., мешалки, отверстия для заполнения и
т. д. Это прежде всего относится к особо длин-
ным стержневым и проволочным измеритель-
ным зондам.
Плоский измерительный зонд
Так смонтировать плоский измерительный
зонд, чтобы электрод по возможности убедитель-
но соприкасался со стенкой резервуара. Толщина
стенки резервуара не должна составлять более
20 мм. Охватите внутренний край отверстия та-
ким образом, чтобы на кромке не смогли отло-
житься отложения заполнителя,
Выпускные усилия
При сильных выпускных усилиях, как, напр.,
возникающих при потокообразных или при про-
скальзывающих заполнителях, могут встретится
высокие растягивающие нагрузки.
В этих случаях при коротких длинах измерений
использовать стержневой измерительный зонд,
поскольку стержень в общем является более ста-
бильным. Если из-за длины или позиции встрой-
ки необходим проволочный зонд, то он должен
быть ненатянутым, а только оборудован натяж-
ным весом, поскольку в этом случае провод мо-
жет лучше следовать движениям заполнителя.
Следите за тем, чтобы провод электрода не полу-
чил никакого контакта со стенкой резервуара.
Давление
При избыточном или пониженном давлении в
резервуаре резьбовые штуцеры уплотнить у резь-
бы. Для этого использовать поставляемое уплот-
нительное кольцо. Проверьте, устойчиво ли уп-
лотнитеельное кольцо по отношению к заполни-
телю.
Изолирующие мероприятия, как, напр., обмот-
ки резьбы тефлоновой лентой, у металлических
резервуаров могут прекратить необходимое
электрическое соединение. Поэтому заземлите
измерительный зонд у резервуара.
