Емкостные измерительные зонды EL ...
27
Монтаж

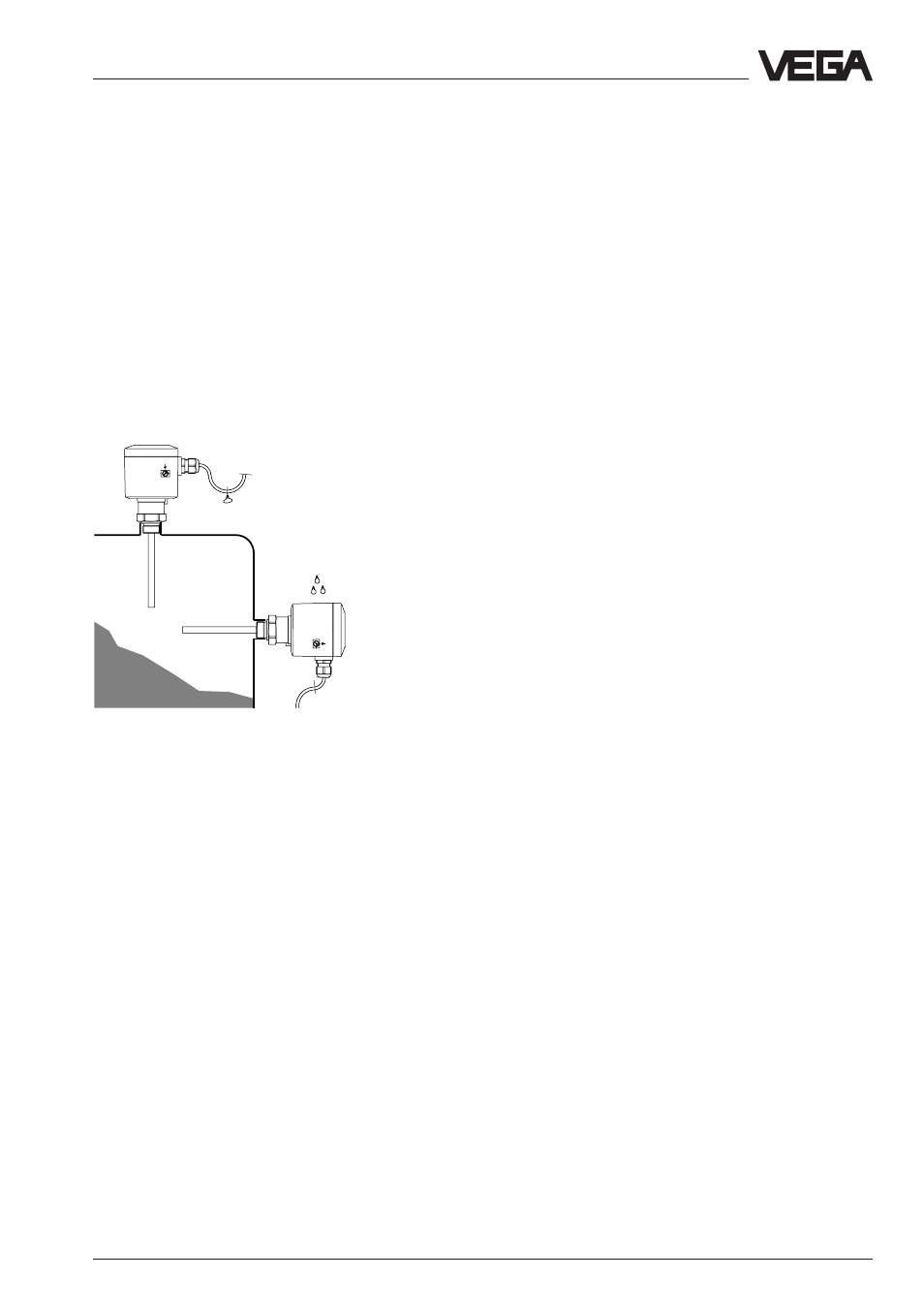

Рис. 2.4 Влажность
Влажность снаружи
Чтобы предотвратить проникновение влажнос-
ти, кабельную арматуру с резьбой горизонтально
монтируемого прибора после монтажа повер-
ните вниз, корпус прибора поворачиваем на
прибл. 330°. У вертикально смонтированных из-
мерительных зондах присоединительную линию
к корпусу измерительного прибора проведите
вниз, чтобы смогла высохнуть дождевая или кон-
денсационная влага.
Это прежде всего действительно для монтажа
на открытом воздухе, в помещениях, в которых
необходимо считаться с влажностью (напр., из-за
проводимой чистки) и в охлаждаемых или нагре-
ваемых резервуарах (смотрите рис. 2.4).
Кабельная арматура с резьбовым
соединением
При монтаже на открытом воздухе, у охлажда-
емых резервуаров или в областях с воздейсвием
влажности, в которых, напр., чистится паром или
высоким давлением, уплотнение кабельной ар-
матуры с резьбовым соединением особенно
важно.
Используйте кабель с круглым поперечным
сечением провода и прочно затяните до отказа
кабельную арматуру с резьбовым соединением.
Кабельная арматура предназначена для диамет-
ра кабеля от 4 мм до 12 мм.
К прибору прилагаются два уплотнительных
кольца с резьбой из бронированных шлангов:
- для диаметра кабеля от 4 … 9 мм
- для диаметра кабеля от 5 … 12 мм
.
Используйте по возможности наименьшее уп-
лотнительное кольцо.
Алюминиевый резервуар
У алюминиевых резервуаров используйте из-
мерительный зонд с резьбой ввинчивания из ста-
ли. Избегать комбинации алюминий на алюми-
ний, поскольку резьба при завинчивании „съеда-
ется“ и через определенное время более не
разъемна без повреждения.
Металлический резервуар
Чтобы обеспечить достаточный подвод массы,
обратите внимание, что механическое соедине-
ние измерительного зонда с резервуаром явля-
ется электрически токопроводящим.
Используйте токопроводящие уплотнения, как,
напр., медь, свинец и т. п. Изолирующие меро-
приятия, как, напр., обмотка резьбы тефлоновой
лентой, могут прервать необходимое электри-
ческое соединение. В этом случае, чтобы избе-
жать соединения измерительного зонда со
стенкой резервуара, используйте зажим для под-
ключения заземления у корпуса.
Непроводящий резервуар
У непроводящих резервуаров, напр., из пласт-
массы должен быть заранее отдельно подготов-
лен второй полюс конденсатора, напр., посред-
ством трубчатой оболочки или использовать из-
мерительный зонд с двумя устойчивыми состоя-
ниями.
При использовании стандартного измеритель-
ного зонда требуется подача подходящей повер-
хности массы. Кроме того подайте снаружи воз-
можно широкую поверхность массы, напр., про-
волочную сетку, которая ламинируется в стенку
резервуара или металлическую фольгу, которая
приклеивается на резервуар. Поверхность массы
соедините с зажимом для подключения заземле-
ния у корпуса.
Стержневой измерительный зонд
Стержневой измерительный зонд встраивайте
таким образом, чтобы измерительный электрод
по возможности торчал в резервуаре свободно.
При монтаже в трубке или в патрубке заполни-
тель может отлагаться, что отрицательно влияет
на измерение. Это прежде всего относится к во-
дотекучему/вязкому или прилипающему заполни-
телю
