32 Емкостные измерительные зонды EL ...

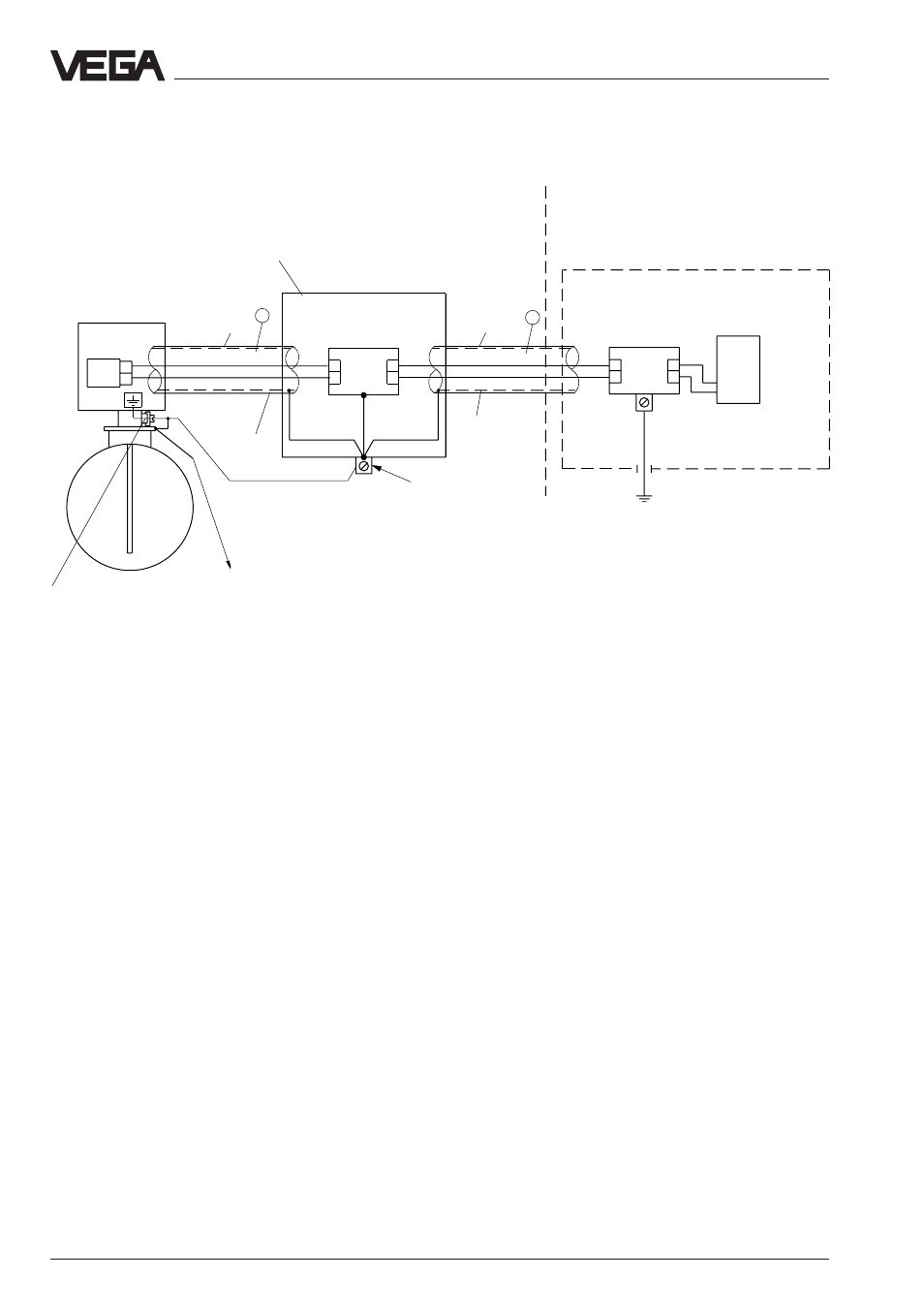

Емкостный измерительный зонд с наружным устройством защиты от перенапряжений
Резевуар без катодной защиты от коррозии
E2
E1
A2
A1 A1
A2 E2
E1 1
2 Typ
B62-36G
Typ
B62-36G
B A
Взрывобезопасная
область
Незрывобезопасная область
(контрольно-измерительный пункт)
Устройство защиты от перенапряжений по выбору
Устройство защиты от перенапряжений по выбору
B62 - 36 G Ex 0 (металлический корпус) или
B62 - 36 G Ex (пластмассовый корпус)
(L
i
= 0,15 мГц, C
i
= 1,5 нФ)
Измерительный
зонд EL
Наружная
изоляция Наружная
изоляция
Экран
Экран
Блок обработки данных или
разделительный барьер
Присоединительный
зажим заземления /
PA-присоединительный
зажим резервуара
К проводу для уравнивания
потенциалов
Наружный зажим
заземления
Указания:
[A] Между контрольно-измерительным пунктом и устройством защиты от перенапряжений использо-
вать подходящий кабель, при необходимости с экраном или металлической оболочкой. Экран или
металлическая оболочка - при необходимости - присоединять только к устройству защиты от пере-
напряжений со стороны измерительного зонда.
[B] Между устройством защиты от перенапряжений и емкостным измерительным зондом использо-
вать подходящий кабель с металлической оболочкой, экранирование или подходящий кабель в
металлической защитной труб(к)е (экранирование, металлическая оболочка или защитная труб(к)а
должны быть соединены с выравниванием потенциалов).
Испытательное напряжение кабеля A и B: > 500 В переменного тока
мин. 4 мм 2 Cu
Резервуар
Зона 0
Электрическое присоединение
