Емкостные измерительные зонды EL ...
Электрическое присоединение
Ступенчатый корпус
Если у корпуса встретится температура окружа-
ющей среды более 80°C, Вы должны использо-
вать температурную промежуточную деталь или
электронику отделить от измерительного электро-
да и установить у холодного места. Для этого
электроника может быть смонтирована в отдель-
ном корпусе, удаленном до 8 м от измерительно-
го зонда. Измерительный зонд и корпус постав-
ляются уже комплектно смонтированными.

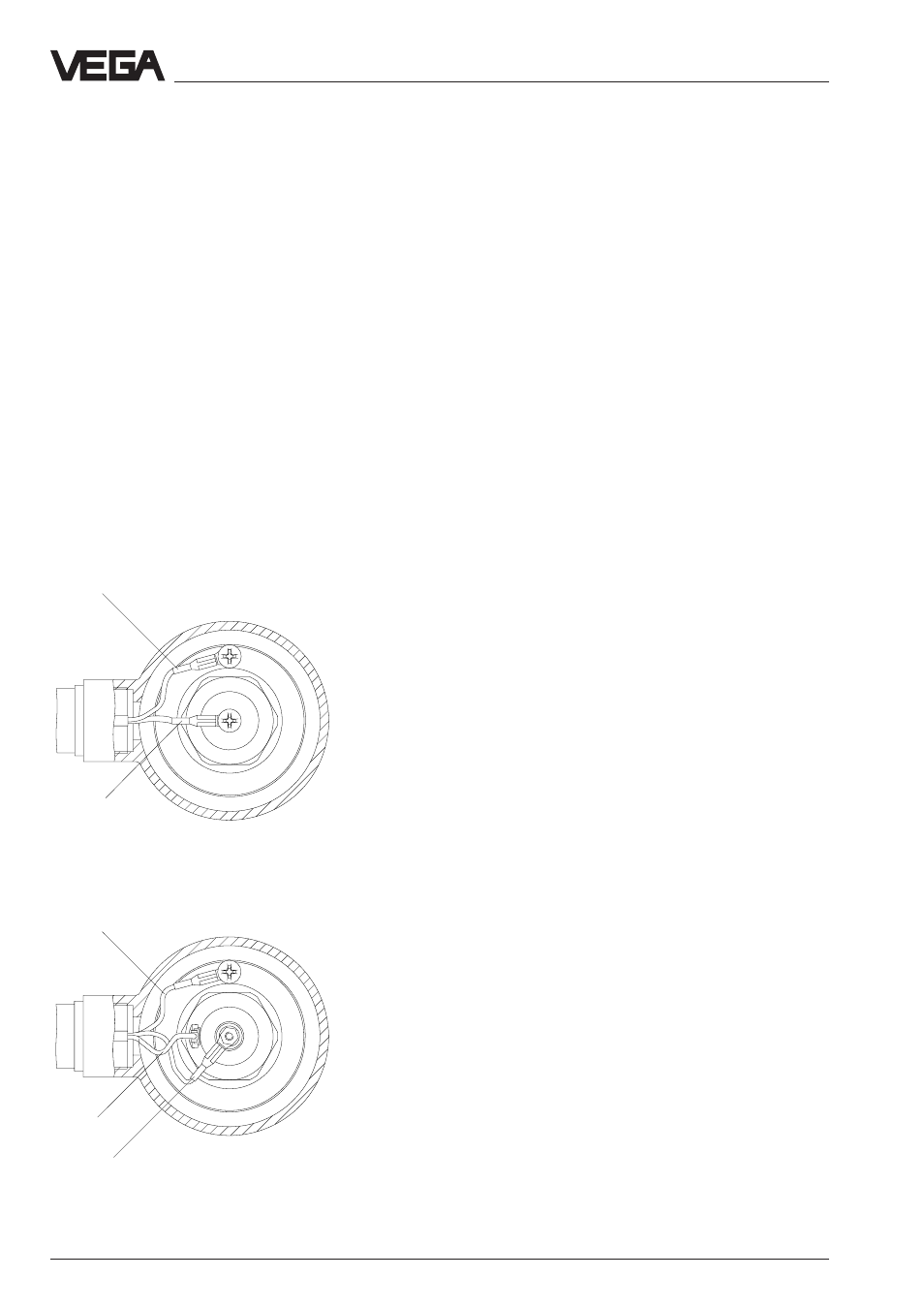

Присоединение проведите в соответствии с
нижеследующим рисунком. Используйте только
триаксиальный кабель фирмы „VEGA“.
Кабельное соединение выберите как можно
короче.
Емкостные стержневые и проволочные
измерительные зонды EL
Прилипаемонейтральные измерительные
зонды
EL 26 (EL 35)
черный
красный
черный
красный
синий
(экран)
