Емкостные измерительные зонды EL ...

Монтаж

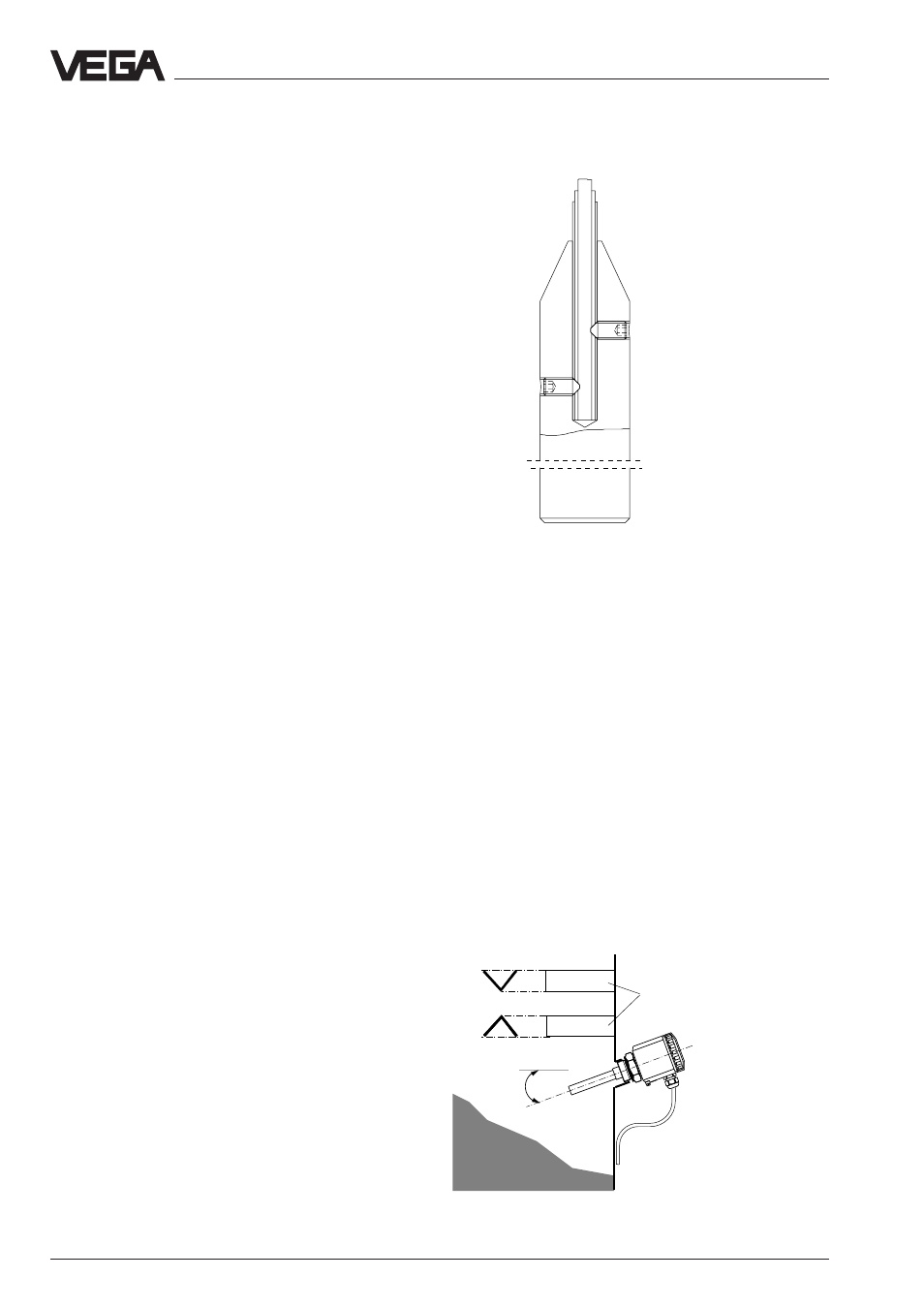

Рис. 2.3 Горизонтальная встройка

20˚

a.

b.

Предохранительный щиток

Рис. 2.2 Укорочение электрода

;;;;;;;;;;

;;;;;;;;;;

;;;;;;;;;;

;;;;;;;;;;

;;;;;;;;;;

;;;;;;;;;;

;;;;;;;;;;

;;;;;;;;;;

;;;;;;;;;;

;;;;;;;;;;

;;;;;;;;;;

;;;;;;;;;;

;;;;;;;;;;

;;;;;;;;;;

;;;;;;;;;;

;;;;;;;;;;

;;;;;;;;;;

;;;;;;;;;;

;;;;;;;;;;

;;;;;;;;;;

;;;;;;;;;;

;;;;;;;;;;

;;;;;;;;;;

;;;;;;;;;;

;

;

;

;

;

;

;

;

;

;

;

;

;

;

;

;

;

;

;

;

;

;

;

;

;

;

;

;

;

;

;

;

;

;

;

;

;

;

;

;

;

;

;

;

;

;

;

;

;

;

;

;

;

;

;

;

;

;

;

;

;

;

;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;;;;;;;;;;;;;;;;;;;;;;;;;

;;;;;;;;;;;;;;;;;;;;;;;;;;

;;;;;;;;;;;;;;;;;;;;;;;;;;

;;;;;;;;;;;;;;;;;;;;;;;;;;

;;;;;;;;;;;;;;;;;;;;;;;;;;

;;;;;;;;;;;;;;;;;;;;;;;;;;

;;;;;;;;;;;;;;;;;;;;;;;;;;

;;;;;;;;;;;;;;;;;;;;;;;;;;

;;;;;;;;;;;;;;;;;;;;;;;;;;

;;;;;;;;;;;;;;;;;;;;;;;;;;

;;;;;;;;;;;;;;;;;;;;;;;;;;

;;;;;;;;;;;;;;;;;;;;;;;;;;

;;;;;;;;;;;;;;;;;;;;;;;;;;

;;;;;;;;;;;;;;;;;;;;;;;;;;

;;;;;;;;;;;;;;;;;;;;;;;;;;

;;;;;;;;;;;;;;;;;;;;;;;;;;

;;;;;;;;;;;;;;;;;;;;;;;;;;

;;;;;;;;;;;;;;;;;;;;;;;;;;

;;;;;;;;;;;;;;;;;;;;;;;;;;

;;;;;;;;;;;;;;;;;;;;;;;;;;

;;;;;;;;;;;;;;;;;;;;;;;;;;

;;;;;;;;;;;;;;;;;;;;;;;;;;

;;;;;;;;;;;;;;;;;;;;;;;;;;

;;;;;;;;;;;;;;;;;;;;;;;;;;

;;;;;;;;;;;;;;;;;;;;;;;;;;

;;;;;;;;;;;;;;;;;;;;;;;;;;

;;;;;;;;;;;;;;;;;;;;;;;;;;

;;;;;;;;;;;;;;;;;;;;;;;;;;

;;;;;;;;;;;

;;;;;;;;;;;

;;;;;;;;;;;

;;;;;;;;;;;

;;;;;;;;;;;

;;;;;;;;;;;

;;;;;;;;;;;

;;;;;;;;;;;

;;;;;;;;;;;

;;;;;;;;;;;

;;;;;;;;;;;

;;;;;;;;;;;

;;;;;;;;;;;

;;;;;;;;;;;

;;;;;;;;;;;

;;;;;;;;;;;

;;;;;;;;;;;

;;;;;;;;;;;

;;;;;;;;;;;

;;;;;;;;;;;

;;;;;;;;;;;

;;;;;;;;;;;

;;;;;;;;;;;

;;;;;;;;;;;

;;;;;;;;;;;

;;;;;;;;;;;

;;;;;;;;;;;

;;;;;;;;;;;

;;;;;;;;;;;

;;;;;;;;;;;

;;;;;;;;;;;

;;;;;;;;;;;

;;;;;;;;;;;

;;;;;;;;;;;

;;;;;;;;;;;

;;;;;;;;;;;

;;;;;;;;;;;

;;;;;;;;;;;

;;;;;;;;;;;

;;;;;;;;;;;

Укорочение электрода

Полностью изолированные электроды имеют

прочные размеры и поэтому их размеры не могут
быть изменены. Каждое изменение ведет к раз-
рушению прибора.

Частично изолированные проволочные или

стержневые электроды могут быть дополнитель-
но укорочены. Следите за тем, что ввиду возник-
шего из-за этого изменения собственной емкости
также может измениться переключательный
пункт.

Если провод сильно укорачивается, может слу-

читься, что измерительный зонд не компенсиру-
ется. В этом случае измерительный зонд должен
быть настроен заново. Запишите серийный но-
мер измерительного зонда и позвоните нашему
технику по применению.

Измерительный зонд компенсировать на соот-

ветствующую длину электрода. По этой причине
Вы уже при заказе должны указать, хотите ли Вы
укоротить электрод.

Проволочные электроды EL 31, EL 33 и EL 34

могут быть дополнительно укорочены (смотрите
рис. 2.2). Освободите обе резьбовые шпильки у
натяжного веса (внутренний шестигранник) и вы-
виньтите обе резьбовые шпильки. Затем вытяни-
те провод из натяжного веса.

Чтобы предотвратить сплетение стального

провода (EL 31, EL 33) при отрезании, проволоку
перед укорочением Вы должны паяльником или
паяльным огнем оцинковать вокруг места разре-
за или туго соединить проводом. Электродный
провод укорачивать на желаемую часть с помо-
щью металлической пилы или отрезного (фрик-
ционного) диска.

Изолированный провод (EL 34) не должен

быть оцинкован, поскольку он не может быть
сплетен. Провод вдвиньте в отверстие натяжного
веса (изолированный провод: с изоляцией) и
крепко завинтите проволоку обоими резьбовыми
шпильками. Чтобы натяжной вес у изолированно-
го провода электрода имел контакт с металличес-
кой проволокой, концы обоих резьбовых шпилек
должны пронизать изоляцию провода.

Проведите настройку. Руководство к этому Вы

найдете в „4.1 Настройка“.

Открытие заполнения

Так смонтируйте электрод, чтобы он не торчал

в сильном потоке заполнителя. Если необходимо
такое место монтажа, смонтируйте подходящий
предохранительный щиток над или перед элект-
родом, напр., L 80 x 8 ДИН 1028, и т. д.

Горизонтальная встройка

Чтобы при регистрации положения и состоя-

ния пределов достигнуть по возможности точного
переключательного пункта, Вы можете измерите-
льный зонд монтировать горизонтально. Мы ре-
комендуем монтировать измерительный зонд ок.
20° наклонно вниз, чтобы не смогли образова-
ться отложения.
